Замена кнопки Xbox на беспроводном руле Xbox 360

Положите контроллер задней стороной вверх и нажмите кнопку «извлечь», чтобы открыть крышку отсека батарей снизу контроллера.

Выньте два элемента питания AA.

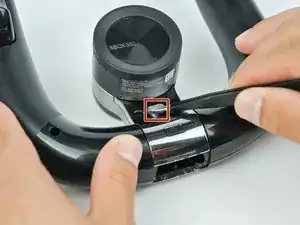

С помощью точных пинцетов снимите голографическую наклейку Microsoft, чтобы обнаружить маленький винт.

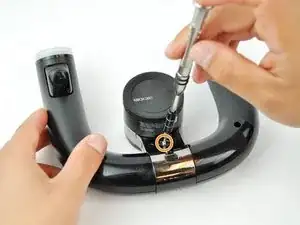

Отверните винт 1.5 мм с помощью отвёртки Torx T6.

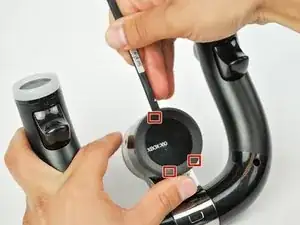

Вставьте лопатку и подденьте в этих трёх местах, чтобы отсоединить среднюю крышку.

Снимите среднюю крышку, чтобы открыть три винта.

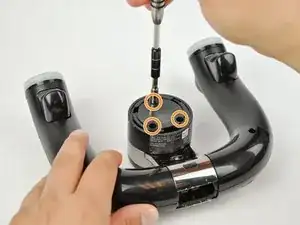

Отверните три винта 2.3 мм с помощью отвёртки Torx T8.

Снимите крышку.

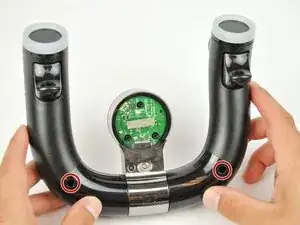

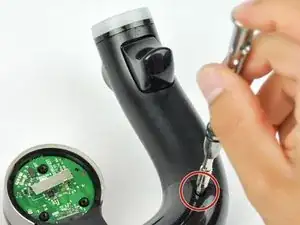

Отверните два винта 90 мм с помощью отвёртки Torx T8.

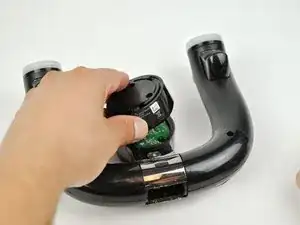

Поднимите серебристую среднюю деталь и снимите её.

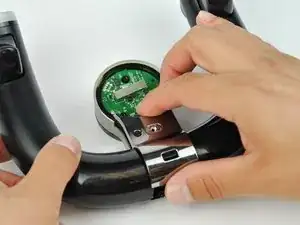

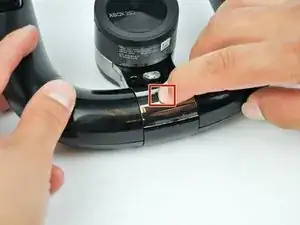

С помощью лопатки снимите серебристую защёлку.

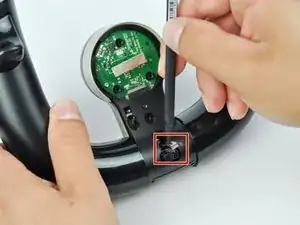

Зажмите металлическую пружину лопаткой и медленно потяните вверх, чтобы снять её.

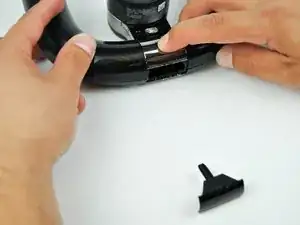

С помощью лопатки снимите кнопку извлечения.

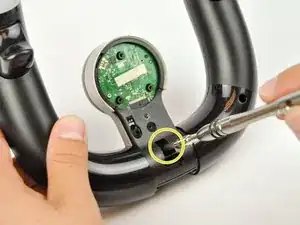

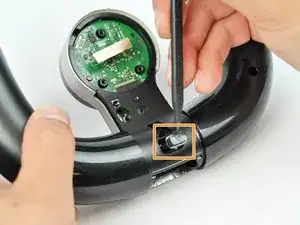

Отверните винт, удерживающий кнопку извлечения, отвёрткой Torx T8.

Этот шаг очень трудный и может потребовать третьей руки.

Разведите две половины внизу, чтобы отсоединить две защёлки, удерживающие переднюю и заднюю панели вместе.

Начните с одной стороны контроллера (левой или правой).

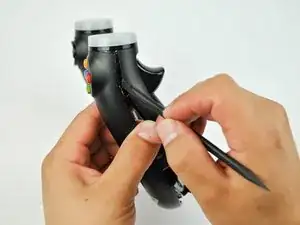

Сдвиньте лопатку к окончанию рукояток и подденьте две половины, чтобы разъединить их. Повторите то же с противоположной стороны.

Белые круглые заглушки в верхней части контроллера выскочат при приложении лёгкой силы.

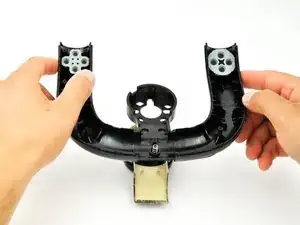

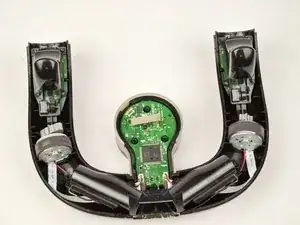

Разведите переднюю и заднюю панели, чтобы разделить их и получить доступ к внутренностям контроллера.

Поднимите отсек для батарей из контроллера и отложите его в сторону.

Не дергайте и не натягивайте провода при извлечении.

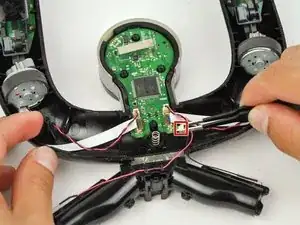

С помощью точных пинцетов выньте красный и чёрный провода, подключенные к белой вилке на нижней стороне платы.

С помощью точных пинцетов снимите красный и чёрный провода, подключенные к плате.

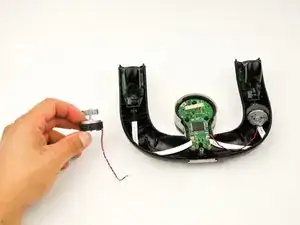

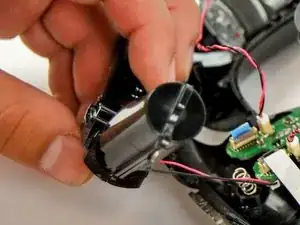

Моторы вибрации легко выйдут из контроллера после отсоединения проводов.

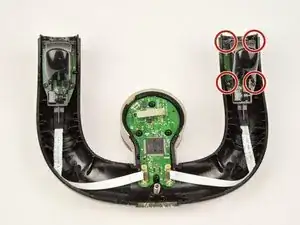

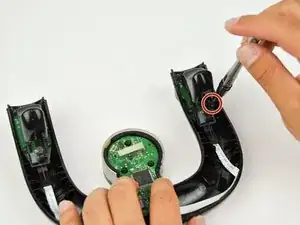

Отверните четыре винта 2.3 мм с помощью отвёртки Torx T6.

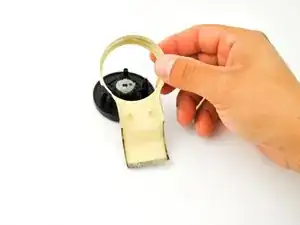

Поднимите чёрную фиксирующую планку на ZIF-разъёме, чтобы освободить ленточный кабель.

Поднимите курок, чтобы снять его с контроллера.

Курок состоит из трёх частей: сам курок, плата и ленточный кабель.

Повторите для второго курка.

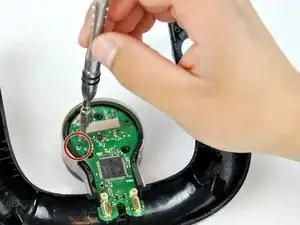

Отверните винт 2.3 мм с помощью отвёртки Torx T6.

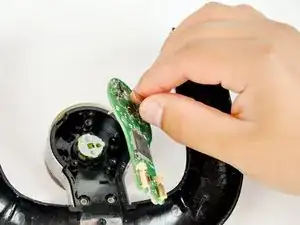

Осторожно поднимите и снимите плату.

Поднимите контроллер, чтобы отделить чёрную деталь от серебристой рамочной пластины.

Поднимите серебристую рамочную пластину и снимите её с круглой чёрной средней части.

Снимите серый силиконовый чехол, чтобы открыть заднюю часть яркой зелёной круговой кнопки «X».

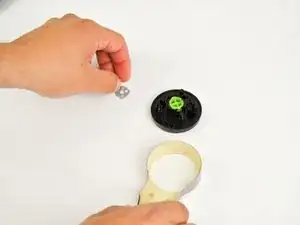

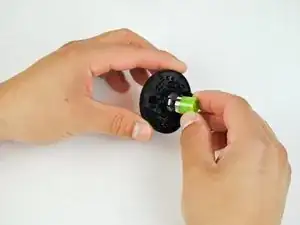

Выньте кнопку «X» из прозрачного пластикового корпуса.
