Замена крышек кнопок триггеров SteelSeries Stratus Duo

С помощью пальцев снимите наклейку, расположенную на задней крышке Stratus Duo.

Если сложно снять наклейку, нагрейте iOpener и приложите его к задней части корпуса на две минуты, чтобы ослабить клей под ней. Также можно использовать фен для смягчения клея.

Используйте трёхлопастную отвёртку Y0, чтобы выкрутить пять винтов длиной 9,3 мм, крепящих заднюю крышку.

Не пытайтесь полностью снять узел задней крышки — он всё ещё подключён к основной плате.

Осторожно приподнимите узел задней крышки от рамы и сдвиньте его вниз, чтобы открыть кабель аккумулятора и межсоединительный кабель у верхней части материнской платы.

Используя заострённый конец медиатора, оттяните серые защёлки на разъёме межсоединения от разъёма, параллельно кабелю, чтобы освободить кабель.

Используйте пинцет с притуплёнными наконечниками или пальцы, чтобы вытащить кабель из разъёма.

Возьмите разъём пинцетом с притуплёнными концами и поднимите его, чтобы освободить от материнской платы.

Снимите узел задней крышки.

Используйте крестообразную отвёртку, чтобы выкрутить два винта длиной 6,8 мм, крепящих плату стиков.

Возьмите плату стиков рукой и отсоедините её, потянув прямо вверх и наружу из её разъёма на основной плате.

Снимите плату стиков.

При сборке убедитесь, что десять контактов правильно совмещены с их разъёмом на основной плате.

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 6,8 мм, крепящие узел материнской платы к корпусу.

Снимите узел материнской платы, наклонив его наружу из пластиковой крышки.

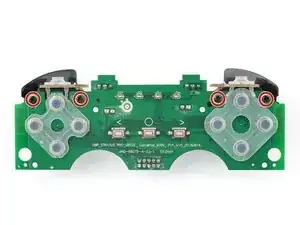

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 7,2 мм, крепящие крышки кнопок триггеров к материнской плате.

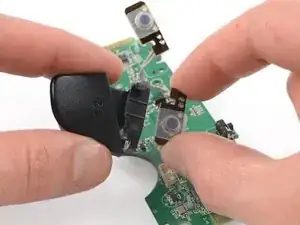

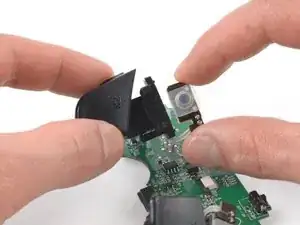

С помощью пальцев снимите крышки кнопок триггеров с плат расширения плечевых кнопок.
