Замена плечевых кнопок YCCTEAM YCC-SW4001
Если ваши плечевые кнопки YCCTEAM YCC-SW4001 (кнопки L, R, ZL и ZR) загрязнены, сломаны или не функционируют должным образом, вы можете воспользоваться этим руководством для их очистки или замены.
Плечевые кнопки используются как элементы управления для контроллера и имеют разные функции в различных играх. Это руководство требует извлечения дополнительного ZIF-разъема по сравнению с другими руководствами. Это не опасно, но ZIF-разъем очень тонкий и может сломаться при слишком сильном нажатии.
Чтобы извлечь кнопки ZR и ZL, необходимо вынуть металлический стержень. Это самая сложная часть, и хотя она не требует технических навыков, из-за трудностей в маневрировании стержнями под кнопками.
Шаг 1

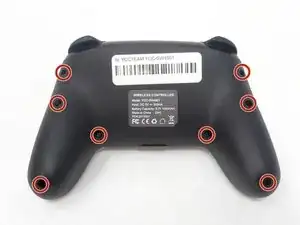

Используйте отвертку Phillips, чтобы удалить восемь винтов длиной 9.15 мм, которые фиксируют заднюю крышку.
Шаг 2

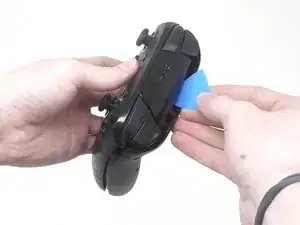

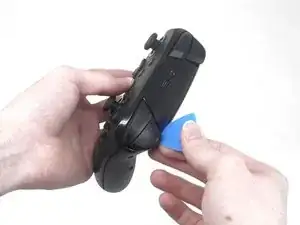

Используйте открывающую лопатку, чтобы приподнять заднюю крышку контроллера.
Шаг 3
Используйте отвертку Phillips, чтобы удалить три винта длиной 9.15 мм с задней стороны контроллера.
Шаг 4

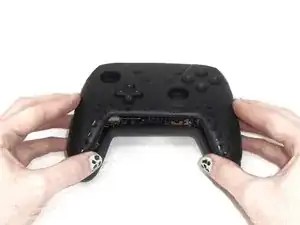

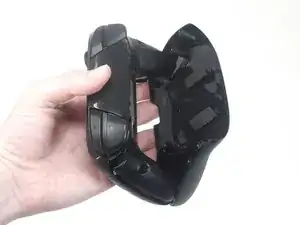

Немного приподнимите переднюю крышку.
Не снимайте переднюю крышку полностью; она все еще соединена с материнской платой белым шлейфом.
Шаг 5

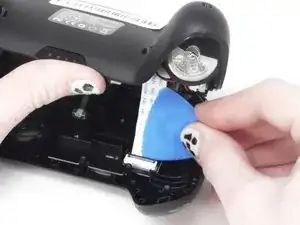

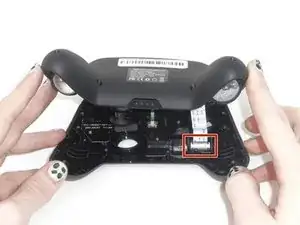

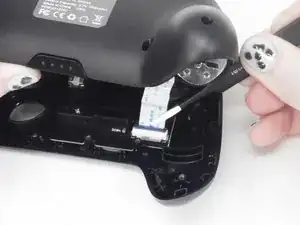

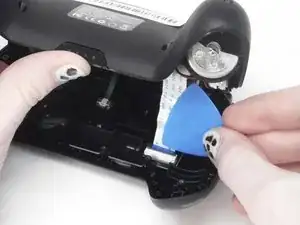

Используйте кончик открывающей лопатки, чтобы поднять черную защелку ZIF-разъема.
Черная защелка удерживает белый шлейф на месте.
Шаг 6

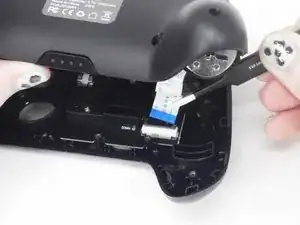

Используйте пинцет, чтобы отключить белый шлейф от ZIF-разъема.
Шаг 7

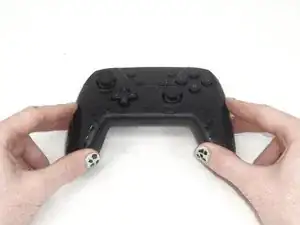

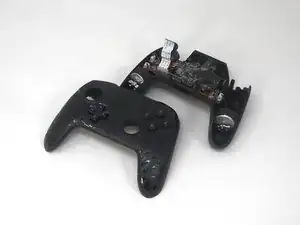

Снимите переднюю крышку.
Шаг 8

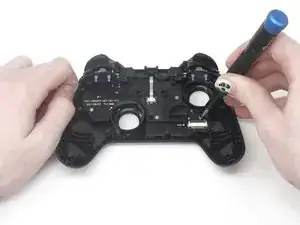

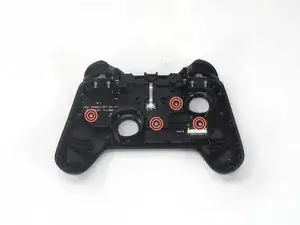

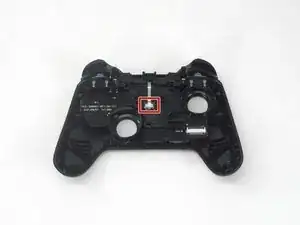

Переверните переднюю крышку и удалите четыре винта длиной 5.8 мм с задней стороны передней крышки с помощью отвертки Phillips.
Шаг 9
Поднимите защелку ZIF.
Шаг 10

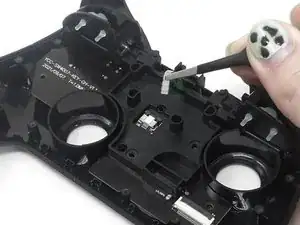

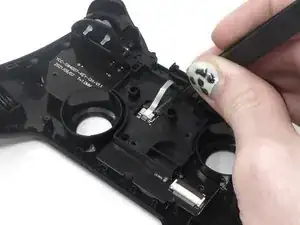

Отключите кабель от ZIF-разъема с помощью пинцета или вручную.
Шаг 11

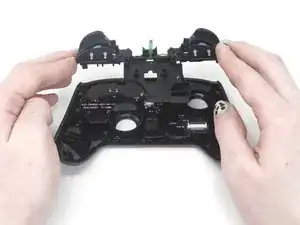

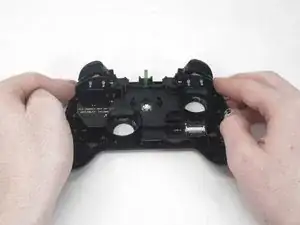

Удалите сборку печатной платы и плечевых кнопок из передней крышки.
Шаг 12

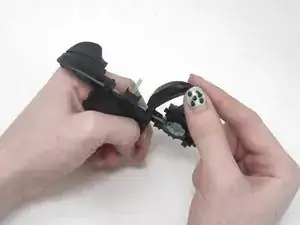

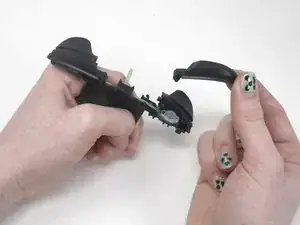

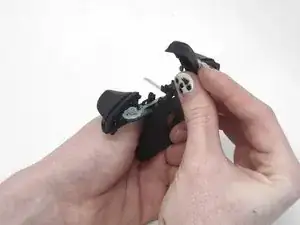

Удалите кнопку R вручную.
Шаг 13

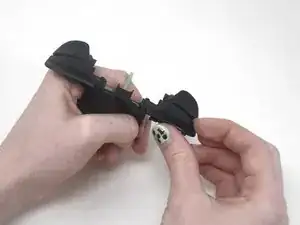

Удалите кнопку L вручную.

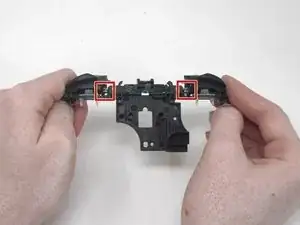

Переверните крепление плечевых кнопок и посмотрите на металлические стержни.
Шаг 14

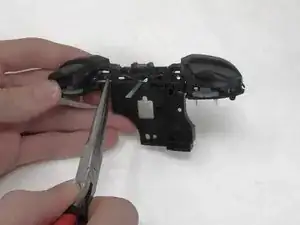

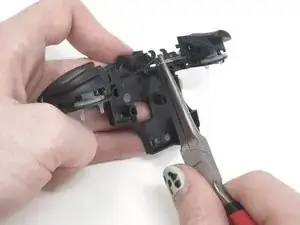

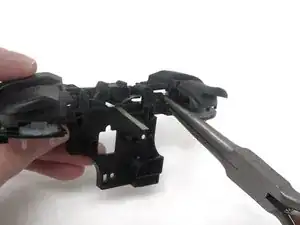

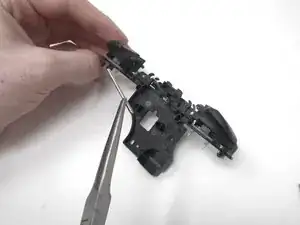

Удалите металлический стержень под "ZL" с помощью небольших плоскогубцев.
Шаг 15

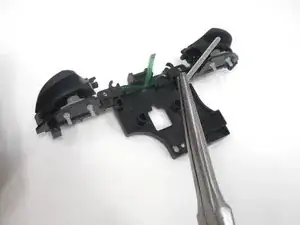

Удалите металлический стержень под "ZR" с помощью небольших плоскогубцев.
Шаг 16

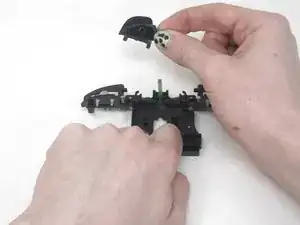

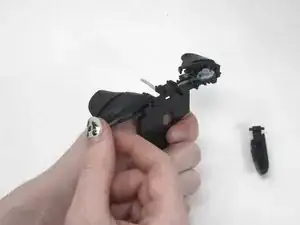

Удалите кнопки ZL и ZR вручную.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
