Модернизация держателя батареи картриджа Game Boy Advance

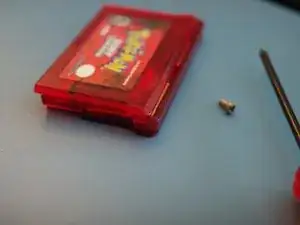

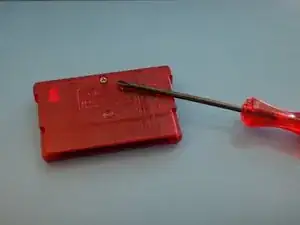

Удалите винт и откройте картридж. Верхняя крышка открывается, сдвигаясь вниз на небольшое расстояние, затем легко вытягивается вверх.

Разогрейте паяльник до примерно 350 °C (400–500 °C допустимо, но при этом нужно работать быстрее и аккуратнее). Добавьте немного припоя на жало паяльника (это улучшает теплообмен).

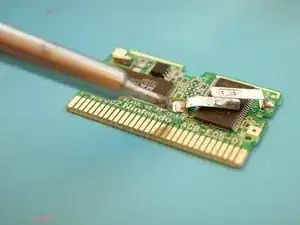

Приложите жало паяльника к одному из паечных соединений — чем больше площадь контакта с пайкой, тем быстрее припой расплавится.

Помогает приподнять батарейку и/или вкладку плоскогубцами/пинцетом во время расплавления припоя, чтобы как можно быстрее снять её с картриджа; меньше нагрева картриджа — лучше.

Следите, чтобы паяльник не касался других компонентов! Не допускайте плавления черного пластикового корпуса ПЗУ или повреждения окружающих деталей.

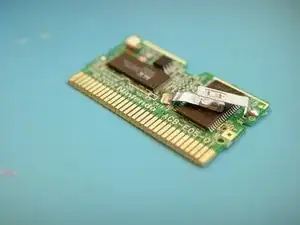

На фото показан только процесс с отгибаемыми вкладками, но процедура такая же, если батарейка всё ещё подключена к вкладкам.

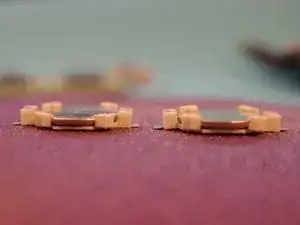

Вставьте батарейку в держатель и посмотрите, какие части выступают.

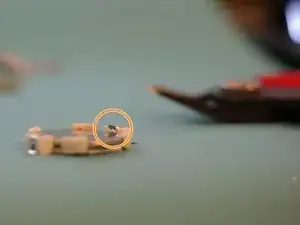

Верхний контакт батареи был самой высокой точкой, поэтому я отрезал его заподлицо с остальной частью держателя с помощью точных кусачек.

Далее я использовал наждачную бумагу зернистостью 220, чтобы аккуратно сточить некоторые выступающие точки пластиковых защёлок. Не шлифуйте слишком сильно, чтобы не стереть защёлки полностью — нужно лишь уменьшить слишком выступающие участки.

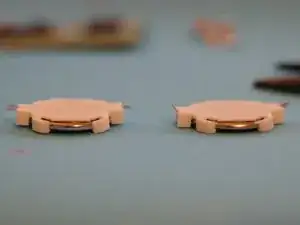

Последняя фотография показывает до (слева) и после (справа).

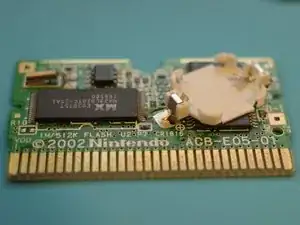

Примерно разместите держатель на плате. Ориентация важна! Сторона, касающаяся дна картриджа (отрицательная), должна быть направлена к верхнему правому контакту. Часть, касающаяся боковой/верхней части батареи (положительная), должна быть повернута к нижнему левому контакту.

Если ваши контакты всё ещё слишком далеко от контактов платы, их нужно согнуть. Используйте круглогубцы, чтобы очень аккуратно согнуть контакты вниз. Они легко ломаются. В случае поломки можно замкнуть разрыв коротким кусочком провода.

Выньте батарею из держателя

После того как вкладки согнуты и касаются контактов платы, разместите держатель в правильной ориентации над микросхемой ПЗУ.

Разогрейте паяльник до рабочей температуры и нанесите на жало припой.

Аккуратно прижмите держатель к плате и осторожно припаять вкладки держателя к контактам батареи с обеих сторон.

Если держатель не полностью прилегает к плате после пайки, можно прижать и повторно расплавить паяное соединение, чтобы опустить держатель ниже.

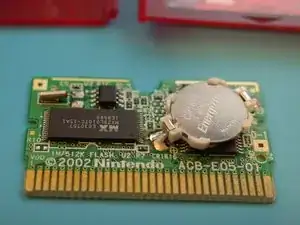

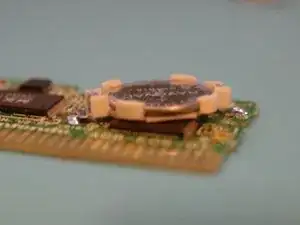

Вставьте батарею положительным полюсом вверх (осторожно — эти держатели немного гибкие, особенно после изменений).

Держатель может выглядеть немного искривлённым с установленной батареей — это нормально, если обращаться аккуратно. Сильная грубая обработка может привести к отрыву контактной площадки от картриджа.

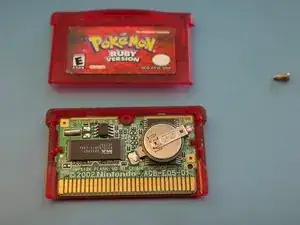

Верните плату в корпус картриджа и установите верхнюю крышку. Убедитесь, что не приходится сильно давить. Если требуется сильное нажатие, возможно, нужно повторно распаять или дополнительно отшлифовать (перед этим выньте батарею).

Если крышку можно сдвинуть вверх без большого сопротивления, всё готово!

Аккуратно вкрутите трикрылый винт вручную и протестируйте картридж!
