Замена материнской платы NexiGo NS32
Это руководство по замене материнской платы внутри NexiGo NS32. В этом руководстве 13 конкретных шагов, описывающих, как извлечь материнскую плату из контроллера. Будьте осторожны, чтобы не повредить внутренние компоненты.
Шаг 1
Разместите контроллер так, чтобы он был лицевой стороной вниз.
Шаг 2
Удалите восемь винтов с крестообразным шлицем, длиной 9 мм, которые закрепляют заднюю крышку.
Шаг 3

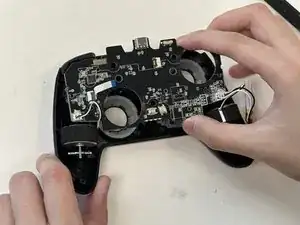

Поднимите заднюю крышку вверх и снимите её.
Возможно, потребуется использовать монтажный инструмент, чтобы помочь раскрыть заднюю крышку, но избегайте чрезмерной силы, чтобы не повредить контроллер.
Шаг 4
Возьмитесь за белый разъём батареи и вытяните его прямо из гнезда на материнской плате.
Для этого может потребоваться небольшая сила, так как разъёмы зафиксированы клеем. Если разъём трудно отсоединить, нанесите немного изопропилового спирта высокой концентрации на клей, чтобы его ослабить.
Не тяните за провода.
Шаг 5
Поднимите батарею и выньте её наружу.
Следите, чтобы при удалении батарея не сгибалась и не прокалывалась.
Шаг 6

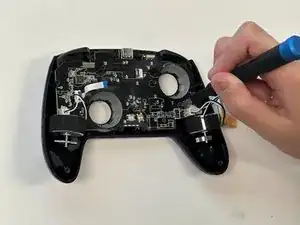

Удалите три винта с крестообразным шлицем, длиной 9 мм, которые закрепляют плату джойстика.
Шаг 7
Поднимите вверх чёрную защёлку ZIF-разъёма с левой стороны платы джойстика.
Вытяните ленточный кабель прямо из гнезда.
Шаг 8

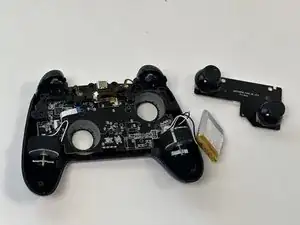

Выньте плату джойстика.
Шаг 9
Поднимите вверх чёрную защёлку ZIF, фиксирующую ленточный кабель сборки триггера.
Отсоедините ленточный кабель.
Шаг 10

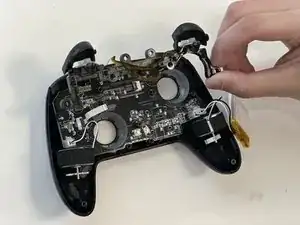

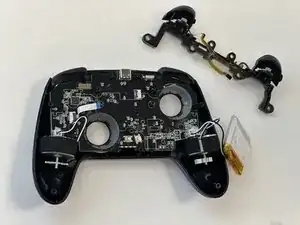

Осторожно выньте сборку триггера.
Шаг 11

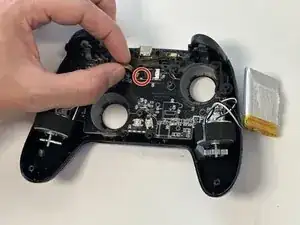

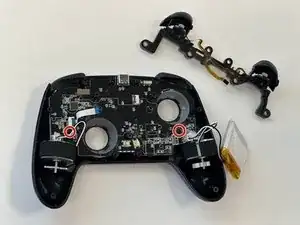

Удалите два винта с крестообразным шлицем, длиной 9 мм, которые прикрепляют материнскую плату к передней части корпуса.
Шаг 12

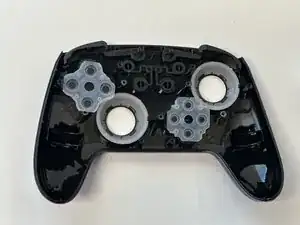

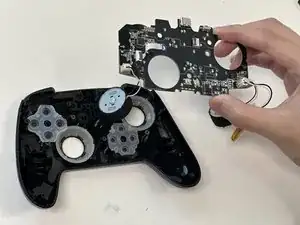

Осторожно поднимите материнскую плату и выньте её из шасси.
Следите, чтобы не натянуть кабели вибромотора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
