Замена вибрационных двигателей YCCTEAM YCC-SW4001
Если функция вибрации контроллера YCCTEAM YCC-SW4001 не работает должным образом, следуйте этому руководству, чтобы заменить моторы вибрации.
Вибрационные моторы, также известные как моторы обратной связи, — это элемент контроллера, который вибрирует при наступлении определённого события в игре. Это событие отличается в каждой игре.
Шаг 1
Используйте крестовую отвёртку, чтобы удалить восемь винтов 9,15 мм, крепящих заднюю крышку.
Шаг 2
Используйте лопатку для вскрытия, чтобы отстранить заднюю крышку контроллера.
Шаг 3
Используйте крестовую отвёртку, чтобы снять три винта 9,15 мм с задней части контроллера.
Шаг 4
Слегка приподнимите переднюю панель корпуса.
Не снимайте переднюю крышку полностью; она всё ещё подключена к материнской плате белым ленточным кабелем.
Шаг 5
Используйте кончик лопатки для вскрытия, чтобы поднять чёрную фиксирующую планку ZIF-разъёма.
Чёрная планка удерживает белый ленточный кабель на месте.
Шаг 6
Используйте пинцет, чтобы отсоединить белый ленточный кабель от ZIF-разъёма.
Шаг 7
Снимите переднюю панель корпуса.
Шаг 8

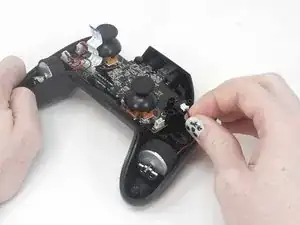

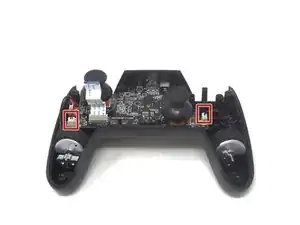

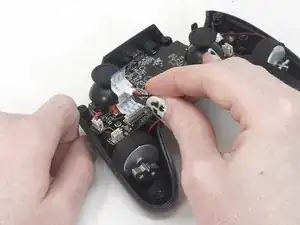

С лицевой стороны отключите два разъёма моторчиков вибрации от материнской платы.
Не тяните за провода.
При установке новых моторчиков нажмите каждый разъём в гнездо до щёлчка.
Шаг 9

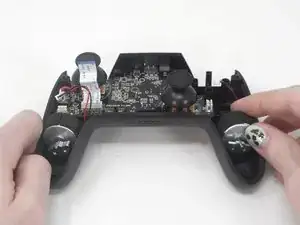

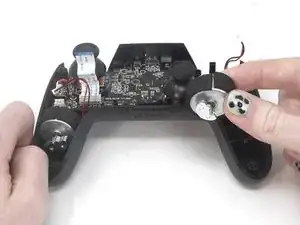

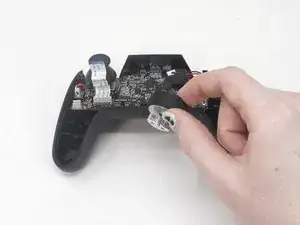

Удалите моторчики вибрации из рукояток контроллера.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
