Замена батарейки в картридже Game Boy
Если вы заметили проблемы с сохранением в Game Boy — прогресс теряется или сохраняется ненадёжно — возможно, пришло время заменить внутреннюю батарейку.

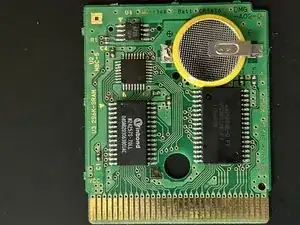

Внутренняя батарейка в картриджах Game Boy играет ключевую роль в сохранении игровых данных. Со временем батарейки деградируют, что может привести к потере данных.
Перед использованием этого руководства проверьте батарейку мультиметром. Как правило, если показание батарейки не составляет хотя бы одной цифры до десятичной точки при измерении мультиметром, это признак того, что батарейку следует заменить.
Шаг 1

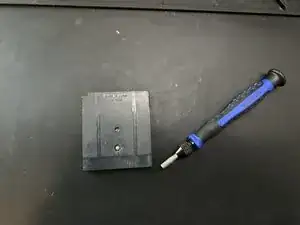

Отверткой ослабьте винт на картридже.
Шаг 2

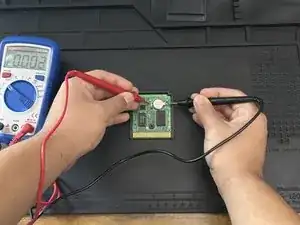

Включите мультиметр и выберите режим напряжения (V). Затем измерьте напряжение батарейки в картридже.
Шаг 3

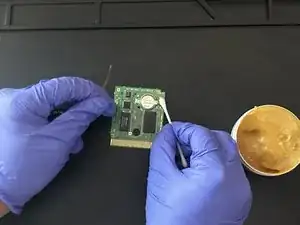

Нанесите немного флюса, чтобы облегчить выпаивание областей, припаянных к батарейке.
Шаг 4

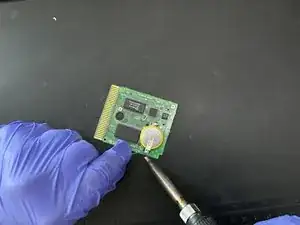

Будьте осторожны при работе с раскалённым паяльником — он может причинить ожоги.

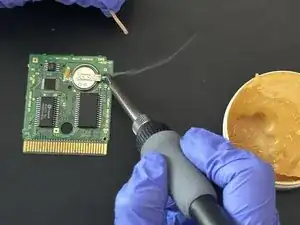

Используйте паяльник после его полного прогрева. Затем прогрейте паяные соединения паяльником.
Шаг 5

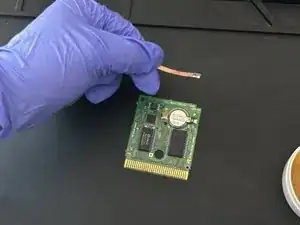

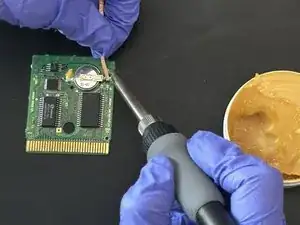

Удалите припой оплёткой для демонтажа припоя.
Шаг 6

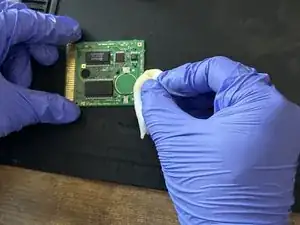

Удалите остатки флюса.
Флюс может повредить плату, если не удалить его полностью или если он распространится на другие участки платы.
Шаг 7
Убедитесь, что положительная сторона батарейки совпадает с положительным обозначением, а отрицательная — с отрицательным обозначением.
Припаяйте обе стороны батарейки паяльником и припоем.
Шаг 8

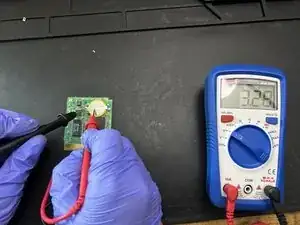

Включите мультиметр и выберите режим напряжения (V). Затем измерьте напряжение батарейки в картридже.
Напряжение батарейки должно быть не менее 1,5 В. Если мультиметр показывает отрицательное значение, скорее всего, контакты подключены наоборот — поменяйте полярность и проверьте снова.
Шаг 9

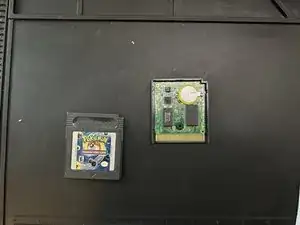

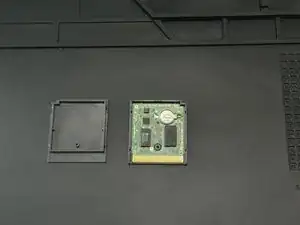

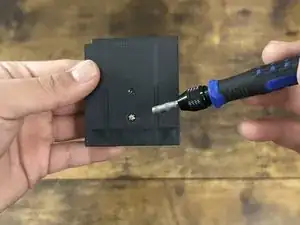

Сориентируйте картридж и плату.
Затем затяните винт, чтобы закрепить картридж на месте.
Заключение
Для повторной сборки картриджа следуйте шагу 9.
Перевод руководства с ifixit.com
