Замена джойстика YCCTEAM YCC-SW4001
Если джойстики на YCCTEAM YCC-SW4001 дрейфуют или работают некорректно, воспользуйтесь этим руководством для их замены.
Джойстики являются основным средством навигации пользователя в игре или меню. Колпачки легко заменить, поэтому часто меняют цвет или форму джойстика.
Распространённая проблема — дрейф, который возникает из-за постепенного износа. Это может быть вызвано износом колпачков джойстика или модуля джойстика (стержня под колпачками). Если проблема в модуле джойстика, для его замены потребуются знания по пайке и доступ к паяльному набору.
Шаг 1
Используйте крестовую отвёртку, чтобы выкрутить восемь винтов длиной 9,15 мм, которыми крепится задняя часть корпуса.
Шаг 2
Используйте медиатор, чтобы поддеть и снять заднюю крышку контроллера.
Шаг 3
Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 9,15 мм с задней стороны контроллера.
Шаг 4
Слегка приподнимите переднюю часть корпуса.
Не снимайте переднюю панель полностью; она все еще соединена с материнской платой при помощи гибкого шлейфа.
Шаг 5
Используйте кончик медиатора, чтобы отогнуть чёрную защёлку ZIF-коннектора.
Чёрная защёлка фиксирует белый гибкий шлейф.
Шаг 6
Используйте пинцет, чтобы отсоединить белый гибкий шлейф от ZIF-коннектора.
Шаг 7
Снимите переднюю часть корпуса.
Шаг 8

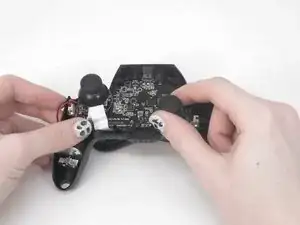

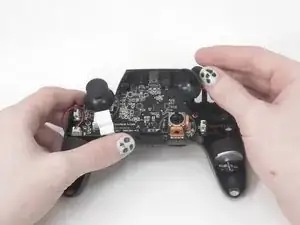

Снимите два колпачка джойстика с материнской платы, ухватив их и потянув прямо вверх с умеренным усилием.
Шаг 9

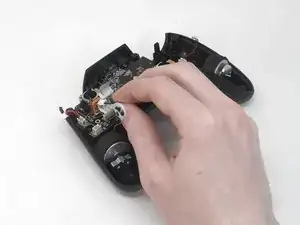

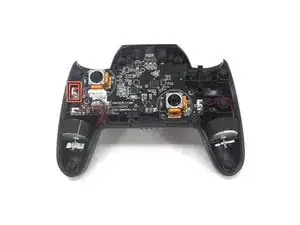

Используйте пинцет, чтобы поднять разъем аккумулятора прямо вверх и извлечь его из разъема на материнской плате.
Шаг 10

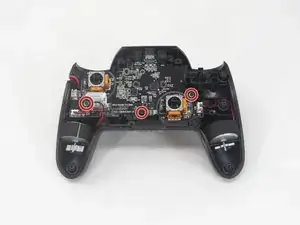

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 7,5 мм, которые фиксируют материнскую плату.

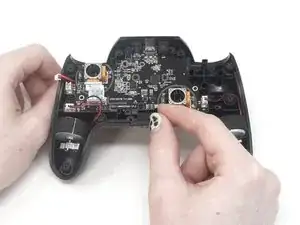

Снимите светодиоды игроков.
Шаг 11

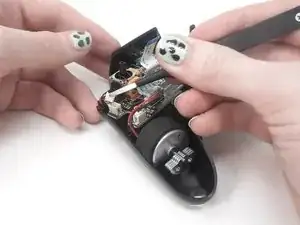

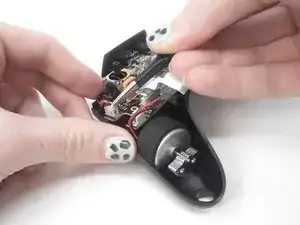

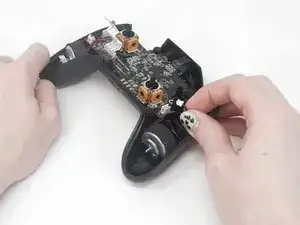

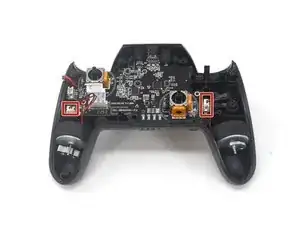

Ухватитесь за белые разъемы подключения вибромоторов на материнской плате и потяните их прямо из разъемов.
При установке вибромоторов на место нажимайте на каждый разъем до характерного щелчка.
Шаг 12

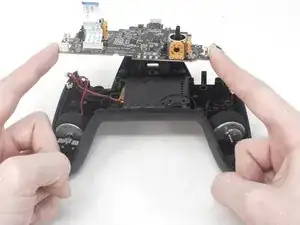

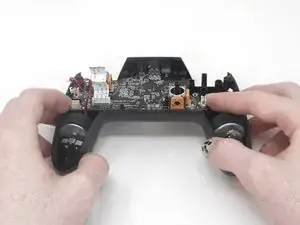

Извлеките материнскую плату из контроллера.
Шаг 13

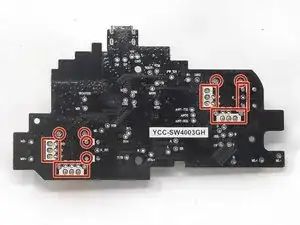

Чтобы извлечь каждый модуль джойстика, выпаяйте отмеченные контакты с помощью паяльника и оплётки.
Ознакомьтесь с этим руководством, чтобы изучить основы пайки.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
