Замена аккумулятора YCCTEAM YCC-SW4001
Если ваш YCCTEAM YCC-SW4001 не включается или не заряжается, вы можете следовать этому руководству для замены аккумулятора. Для этого требуется снять большинство компонентов с задней части контроллера, включая клей, фиксирующий аккумулятор на месте.
Аккумулятор важен для питания контроллера, когда он не подключён к источнику питания. Без аккумулятора контроллер не включится. Перед заменой аккумулятора убедитесь, что проблема действительно связана с состоянием аккумулятора. Это важно, потому что аккумулятор приклеен к контроллеру с помощью клея. Если вы заменяете аккумулятор, также замените клей, так как аккумулятор меньше по размерам, чем его предназначенное отверстие.
Шаг 1
Используйте крестовую отвёртку, чтобы вывернуть восемь винтов 9,15 мм, которые крепят задний корпус.
Шаг 2
Используйте монтажную лопатку, чтобы отжать заднюю крышку контроллера.
Шаг 3
Используйте крестовую отвёртку, чтобы вывернуть три винта 9,15 мм с задней части контроллера.
Шаг 4
Небольшим усилием приподнимите переднюю часть корпуса.
Не снимайте переднюю крышку полностью; она всё ещё прикреплена к материнской плате белым плоским кабелем.
Шаг 5
Используйте кончик монтажной лопатки, чтобы откинуть чёрную фиксирующую защёлку ZIF-разъёма вверх.
Чёрная защёлка удерживает белый плоский кабель на месте.
Шаг 6
Используйте пинцет, чтобы отсоединить белый плоский кабель от ZIF-разъёма.
Шаг 7
Снимите переднюю часть корпуса.
Шаг 8

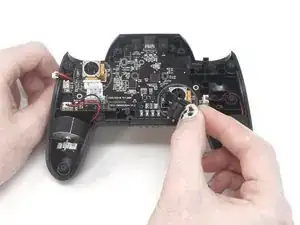

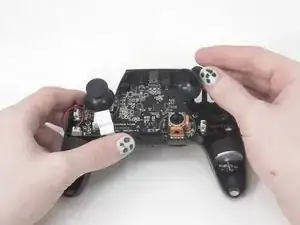

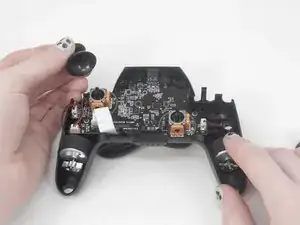

Снимите две накладки джойстиков, захватив их и потянув прямо вверх с умеренной силой.
Шаг 9

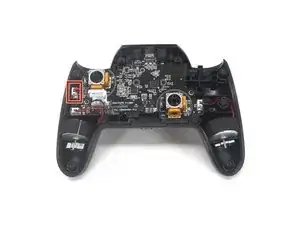

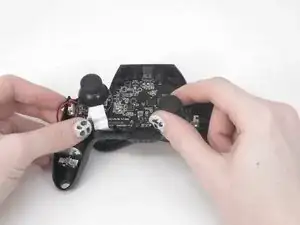

Используйте пинцет, чтобы захватить белый пластиковый разъём аккумулятора. Поднимите его прямо вверх и выведите из гнезда.
Не тяните за провода.
При установке нового аккумулятора прижмите штекер вниз в гнездо до щелчка.
Шаг 10
Используйте крестовую отвёртку, чтобы вывернуть три винта 7,5 мм, которые крепят материнскую плату.
Снимите индикаторы игроков с материнской платы.
Шаг 11

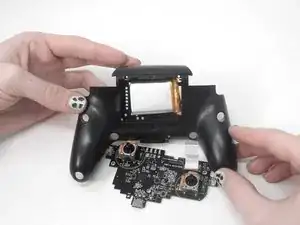

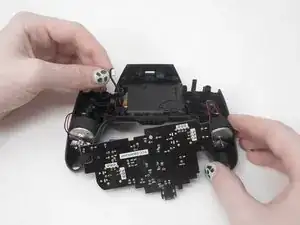

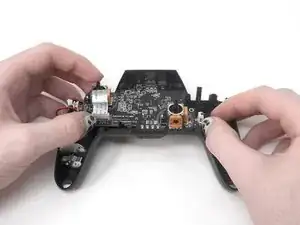

Осторожно приподнимите материнскую плату и выньте её из контроллера, положив прямо между зажимами.
Берегите соединения моторчиков вибрации от повреждений.
Шаг 12

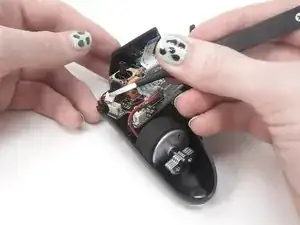

Используйте лопатку, чтобы аккуратно поддеть аккумулятор и вынуть его из контроллера.
Аккумулятор приклеен, поэтому аккуратно разрежьте клей вокруг всей поверхности аккумулятора при поддевании.
Следите, чтобы не проколоть и не согнуть аккумулятор.
Если в комплекте с новым аккумулятором нет клея, нанесите новый клей для фиксации аккумулятора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
