Замена двигателя виброобратной связи в WarioWare: Twisted!
В этом руководстве описывается процесс замены двигателя виброобратной связи в игре WarioWare: Twisted!

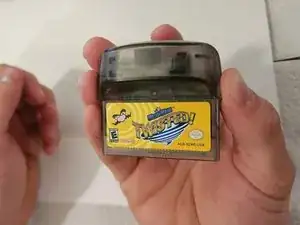

WarioWare: Twisted! — это культовая игра для Gameboy Advance начала 2000-х годов, в которую люди играют и по сей день. В игре используется двигатель вибрации, необходимый для её корректной работы. Вместе с встроенным гироскопическим датчиком он обеспечивает обратную связь при вращении портативной консоли. Если двигатель вибрации перестал работать из-за износа или сгорел после продолжительного использования, воспользуйтесь этим руководством для его замены.
Для ремонта потребуется пайка. Если Вы не имеете опыта пайки или хотите повторить основы, ознакомьтесь с руководством Как запаивать и распаивать соединения.
Шаг 1

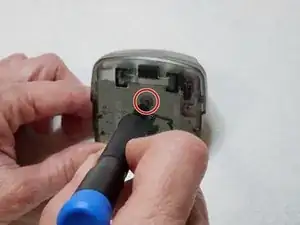

Воспользуйтесь отвёрткой Tri-point Y0, чтобы вывернуть единственный винт длиной 3 мм, расположенный на задней стороне картриджа.

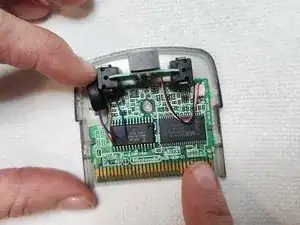

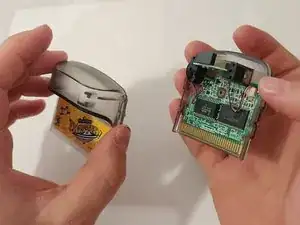

Снимите крышку, чтобы открыть плату модуля управления, расположенную под ней.
Шаг 2
Разогрейте паяльник до температуры примерно 175 °C.

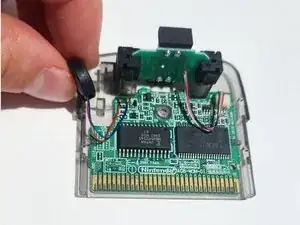

Извлеките двигатель вибрации из паза.
Подробную информацию о пайке можно найти в руководстве Как запаивать и распаивать соединения.

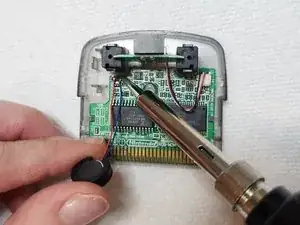

Приложите жало паяльника к контактным точкам, чтобы расплавить припой и отсоединить красный и синий провода.

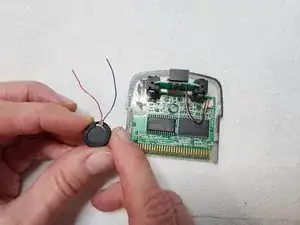

Отделите старый двигатель вибрации от платы и отложите его в сторону.
Жало паяльника очень горячее. Не касайтесь его — это может привести к сильным ожогам.
Шаг 3

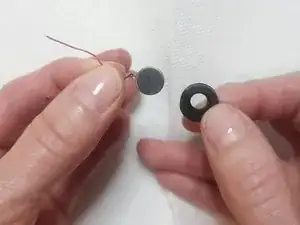

Руками снимите чёрную втулку со старого двигателя вибрации.
Отложите старый двигатель вибрации в сторону.
Руками наденьте чёрную втулку на новый двигатель вибрации.
Шаг 4

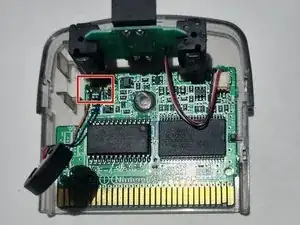

Подключите красный провод к плюсу (левая сторона), а синий провод — к минусу (правая сторона).
Чтобы припаять красный и синий провода, аккуратно приложите жало паяльника к контактным площадкам.
Паяльник будет горячим. Не касайтесь его жала.
Установите новый двигатель вибрации обратно в паз.
После выполнения этого шага выключите паяльник.
Шаг 5

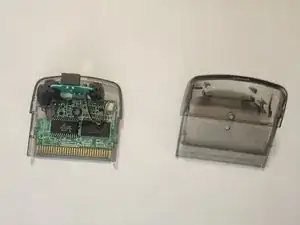

Установите крышку обратно на картридж.
Аккуратно соедините две половинки корпуса.
Шаг 6
Верните на место единственный винт длиной 3 мм, затянув его отвёрткой Tri-point Y0.

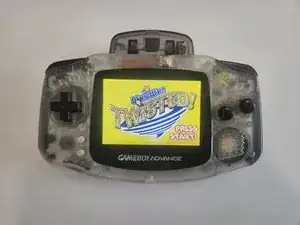

Проверьте работу игры, чтобы убедиться, что проблема устранена, и можно приступать к игре!
Завершение
Надеемся, это руководство помогло Вам решить проблему, и теперь игра работает как новая!
