Замена пластикового защитного стекла экрана Nintendo Game Boy Advance SP

Переключите тумблер питания в положение OFF и отключите все кабели.

Если в устройстве находится картридж с игрой, извлеките его.

Используйте отвёртку JIS 00, чтобы ослабить фиксированный винт, удерживающий крышку батарейного отсека.

В экстренном случае можно попробовать использовать крестовую отвёртку Phillips не‑iFixit, но вы рискуете повредить или сорвать винт. Надавите на отвёртку с усилием и поворачивайте медленно.

Подденьте край крышки возле винта и снимите крышку.

При обратной сборке защёлкните выступы на нижнем крае крышки в их пазы и уложите крышку на место.

Поднимите аккумулятор за язычок на его левой кромке пальцем, затем извлеките его.

При обратной сборке:

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это опасность возгорания. Замените его на новый.

Ваша замена батареи может поставляться с пластиковым кожухом, который насаживается на батарею.

Вставьте край батареи с контактами под небольшим наклоном вниз — совместив контакты с их штырями в выемке — и нажмите батарею на место.

Используйте отвёртку треугольного шлица Y0, чтобы выкрутить шесть винтов, крепящих нижнюю оболочку:

Четыре зап recessed винта длиной 6.3 мм

Два винта длиной 4.6 мм

Поднимите нижнюю оболочку строго вверх и снимите её.

Используйте пальцы, чтобы поднять и снять крышку тумблера питания.

При обратной сборке:

Вставьте крышку тумблера питания (со стороны с вырезом вверх) пальцами на место так, чтобы вырез обрамлял сам тумблер.

Осторожно сдвигайте крышку вперёд‑назад, чтобы убедиться, что она установлена правильно и переключатель перемещается.

Если переключатель не встанет в вырез, вы не сможете включить Game Boy.

Используйте отвёртку JIS 00, чтобы выкрутить три винта длиной 4.1 мм, крепящие материнскую плату.

Положите вдоль края Game Boy с петлями прочный предмет, например стопку книг или ящик с инструментами.

Используйте пальцы, чтобы аккуратно перевернуть материнскую плату через петли и зафиксировать её в поднятом положении.

Используйте пинцет или пальцы, чтобы снять четыре силиконовые прокладки, закрывающие кнопки (A и B, D‑pad, яркость и Start/Select).

Если какие‑то прокладки отсутствуют, они могли прилипнуть к соответствующему месту на материнской плате.

Используйте пинцет или пальцы, чтобы снять кнопки (A и B, D‑pad, яркость и Start/Select).

При возвращении кнопок учтите, что каждая кнопка специально выполнена по ключу для своей выемки и правильной ориентации.

Подденьте остриём лопатки или чистым ногтем динамик до тех пор, пока не сможете ухватить его пальцами.

Снимите динамик.

Снимите круговую сетку из выемки динамика и отложите в сторону — эта деталь легко выскальзывает и может потеряться при работе.

Будьте осторожны, чтобы не натянуть кабель экрана в следующих шагах — у него очень мало запаса длины.

Вам нужно приподнять основную часть Game Boy, чтобы отключить кабель экрана, не натягивая его. Вот два способа:

Вариант 1: Откройте основную часть Game Boy под углом 90° и аккуратно уложите материнскую плату. Убедитесь, что основная часть опирается на материнскую плату, чтобы обеспечить запас кабеля.

Вариант 2: Держите основную часть закрытой и подпереть её краем логической платы, используя прочный предмет для опоры.

Используйте острый конец лопатки, чтобы нажать на две защёлки по обеим сторонам разъёма кабеля экрана, переведя их в положение «открыто».

Нажимайте на защёлки только до упора. Если сдвинуть их слишком далеко, вы можете сдвинуть фиксирующую планку с разъёма.

Используйте пинцет, чтобы аккуратно вынуть кабель экрана из гнезда.

Отсоедините основной блок от материнской платы.

При сборке подоприте основной блок, чтобы обеспечить достаточный запас кабеля для повторного подключения экрана.

Откройте Game Boy под углом 90° и положите его так, чтобы экран был направлен вверх.

Используйте изогнутый пинцет, чтобы приподнять и снять все пять резиновых заглушек винтов.

Удалять старые, хрупкие заглушки без повреждений сложно. Аккуратно подденьте между краем заглушки и рамой — не углубляйтесь в саму заглушку.

Используйте трёхлучевую отвёртку Y0, чтобы удалить пять винтов длиной 4,7 мм, скрепляющих оболочки экрана.

Полностью закройте Game Boy (вырезы под кнопки должны быть сверху).

Используйте отвёртку JIS 00, чтобы удалить винт длиной 6,3 мм, фиксирующий крышку шарнира.

Возможно, потребуется держать кабель экрана свободной рукой, чтобы он не мешал.

Переверните Game Boy.

Используйте пальцы, чтобы приподнять и снять крышку шарнира.

В зависимости от возраста устройства экран может оставаться прикреплённым к внешней оболочке. Если это так, проследите, чтобы продеть кабель через вырез при снятии оболочки.

Используйте пальцы, чтобы приподнять и снять внешнюю оболочку экрана.

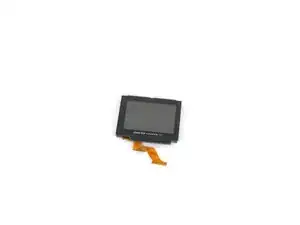

Используйте пальцы, чтобы приподнять и снять экран, продев кабель через вырез.

Если экран остался приклеенным к оболочке, возможно, потребуется аккуратно поддеть его лопаткой перед снятием.

При сборке:

Разместите экран поролоновой стороной вверх в его углублении, так чтобы кабель находился у шарниров.

Сделайте одну петлю в кабеле экрана и затем протяните его через вырез.

Слабый клей фиксирует линзу экрана к экрану. Нагрев линзы размягчит клей, что облегчит разъединение.

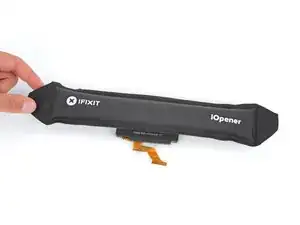

Подогрейте iOpener и положите его на линзу экрана на две минуты.

В качестве альтернативы можно использовать фен на режиме Low — будьте осторожны, не применяйте слишком много тепла, иначе можно повредить экран.

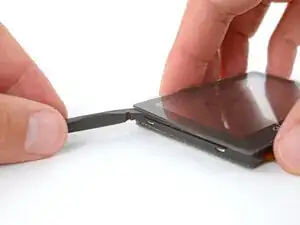

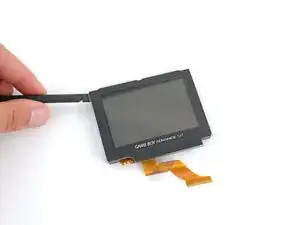

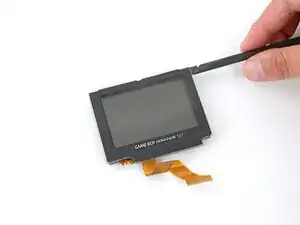

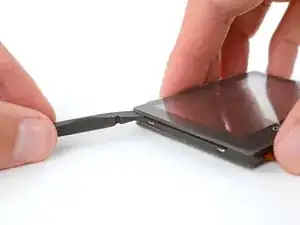

Засуньте плоский конец лопатки под линзу экрана.

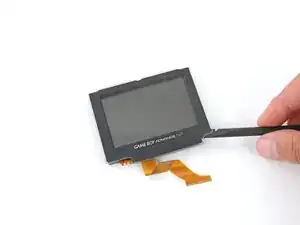

Проведите лопаткой по периметру линзы, чтобы разъединить весь клей.

Если с участком возникают трудности, примените больше тепла и попробуйте снова.

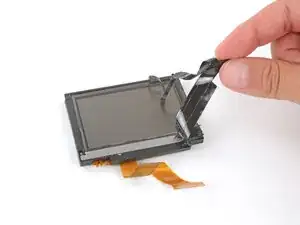

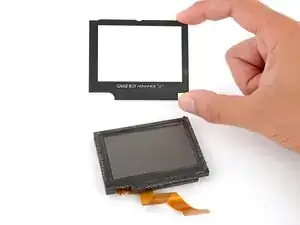

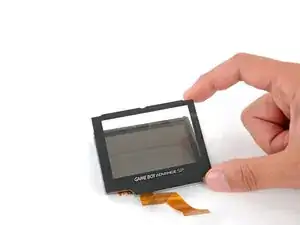

Используйте пальцы, чтобы оторвать и снять линзу экрана.

Используйте лопатку и пальцы, чтобы оторвать и снять весь старый клей от линзы.

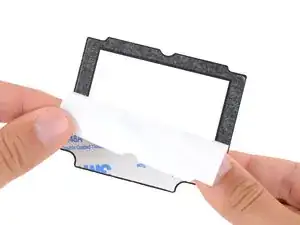

Снимите подложку с задней стороны линзы, чтобы открыть клей.

Выровняйте линзу над экраном и аккуратно положите её на место.

Выровнять линзу сложно! Действуйте медленно — после приклеивания переместить её будет невозможно. Выровняйте внутренний край окантовки с внешним краем панели экрана.

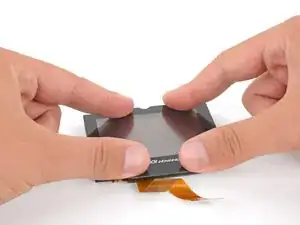

Используйте пальцы, чтобы плотно прижать по периметру и закрепить её.
