Замена корпуса Nintendo Game Boy Advance SP

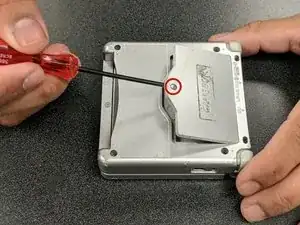

Выкрутите винт в отсеке для батареи крестовой отверткой Phillips #00.

Откройте отсек для батареи и извлеките батарею.

Снимите четыре 6,45 мм винта Tri-point Y00 с углов корпуса устройства.

Снимите два 4,6 мм винта Tri-point Y00 внутри отсека для батареи и отсека для картриджа.

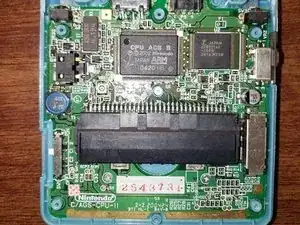

Снимите нижнюю крышку, чтобы обнажить материнскую плату.

При необходимости используйте изопропиловый спирт для очистки ползунков питания и громкости.

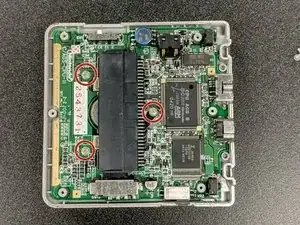

Снимите три 4 мм винта Phillips #00 с материнской платы.

Осторожно приподнимите материнскую плату и отсоедините ленточный кабель, аккуратно подтянув два зажима по бокам вверх и в сторону от кабеля.

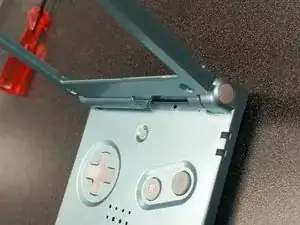

Снимите маленький винт Phillips #00, спрятанный под ленточным кабелем. Он удерживает крышку шарнира верхнего экрана.

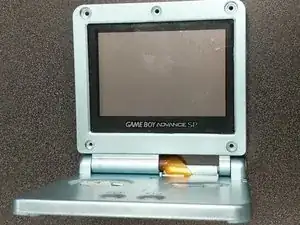

Откройте экран GBA SP и с помощью заострённого конца лопатки снимите резиновые накладки вокруг рамки экрана.

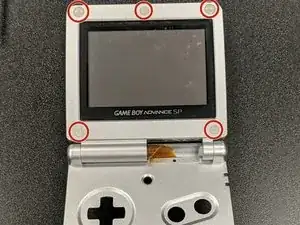

Снимите пять винтов Tri-point Y00, скрытых под резиновыми накладками.

С помощью лопатки снимите рамку с экрана.

Будьте осторожны, не тяните за ленточный кабель при снятии рамки.

Снимите шарниры с оригинального корпуса. Это самый трудный шаг, так как для снятия шарниров требуется большое усилие.

Надавливайте заострённым концом лопатки изнутри, выталкивая наружу с сильным усилием. Шарниры, вероятно, вылетят из корпуса на несколько футов; это нормально.

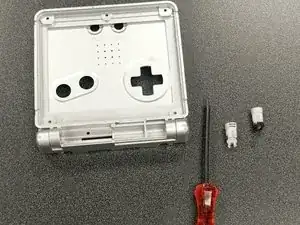

После снятия шарниров удалите заглушки с концов каждого шарнира.

Остерегайтесь при работе с лопаткой. Выдавливание шарниров требует большого усилия, и вы можете поранить руку при недостаточной осторожности.

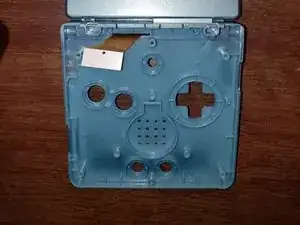

Достаньте новый корпус.

Вставьте шарниры из старого корпуса в слот нового корпуса примерно наполовину, пока корпус закрыт.

Затем откройте корпус и вставьте шарниры до конца.

Установите экран в новый корпус и закрепите рамку; ленточный кабель должен проходить через зазор как и раньше.

Корпус должен щёлкнуть на месте так, чтобы держаться даже без винтов. Также может быть небольшой зазор между верхней и нижней частью корпуса — это обычно для сторонних корпусов.

Заново установите пять винтов Tri-point Y00 вокруг экрана.

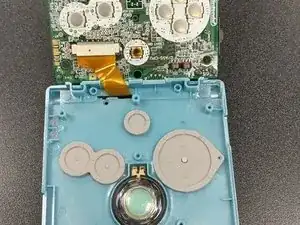

Установите динамик, кнопки и силиконовые прокладки в нижнюю часть корпуса.

Вставьте ленточный кабель обратно в материнскую плату и зафиксируйте его.

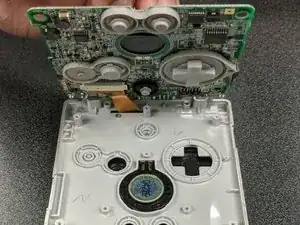

Направьте материнскую плату в новый корпус и прикрутите её тремя 4 мм винтами Phillips #00.

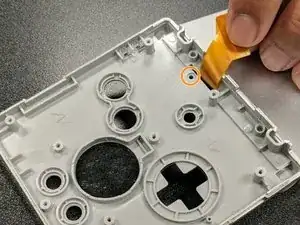

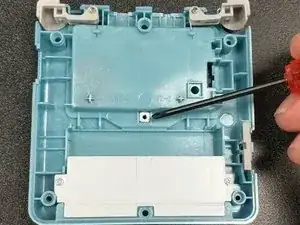

Установите квадратную, резьбовую шайбу на заднюю часть корпуса. Именно там держится винт от отсека батареи, поэтому это важно!

Убедитесь, что ползунки громкости и питания находятся на месте перед установкой задней крышки.

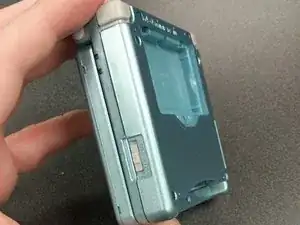

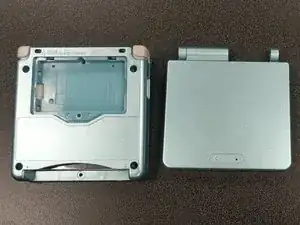

Наденьте заднюю крышку и сожмите две части вместе.

Закрутите корпус четырьмя 6,45 мм винтами Tri-point Y00 и двумя 4,6 мм винтами Tri-point Y00, затем снова установите батарею.

Вновь установите резиновые накладки вокруг рамки экрана — они предотвращают трение корпуса изнутри.

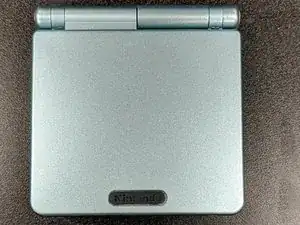

Найдите наклейку с логотипом "Nintendo" и приклейте её на место.

Проверьте консоль и убедитесь, что она работает правильно!
