Замена экрана Nintendo Game Boy Advance SP

Переместите рычаг питания в положение OFF и отсоедините все кабели.

Если в устройстве вставлен картридж, извлеките его.

Используйте отвёртку JIS 00, чтобы ослабить винт с фиксатором, удерживающий крышку батарейного отсека.

В экстренных случаях можно попробовать использовать не‑iFixit Phillips‑отвёртку, но Вы рискуете повредить или сорвать винт. Надавите крепко на отвёртку и поворачивайте медленно.

Подденьте край крышки возле винта и снимите крышку.

При сборке защёлните защёлки на нижнем крае крышки в их пазах и уложите крышку на место.

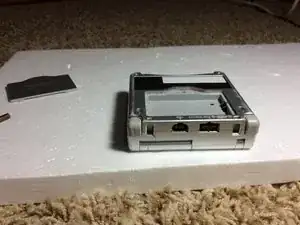

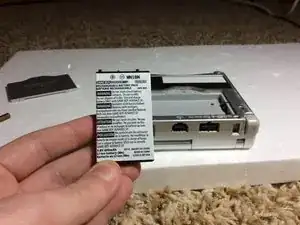

Подденьте батарею за язычок на её левой кромке пальцем и извлеките её.

При повторной сборке:

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её на новую.

Ваша запасная батарея может поставляться с пластиковой оболочкой, которая надевается на батарею.

Вставьте край батареи с контактами под небольшим углом вниз — совместив контакты с их штырьками в углублении — и нажмите батарею на место.

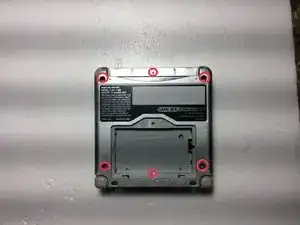

Используйте три‑зубую отвёртку Y0, чтобы удалить шесть винтов, удерживающих нижнюю панель:

Четыре утопленных винта длиной 6.3 мм

Два винта длиной 4.6 мм

Поднимите нижнюю панель строго вверх и снимите её.

Пальцами подденьте и снимите накладку переключателя питания.

При повторной сборке:

Пальцами установите накладку переключателя питания (с выемкой вверх) так, чтобы вырез обхватывал сам переключатель.

Осторожно передвигайте накладку вперёд‑назад, чтобы убедиться, что она правильно расположена и переключатель двигается.

Если переключатель не сидит в вырезе правильно, Вы не сможете включить Game Boy.

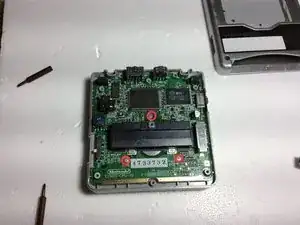

Используйте отвёртку JIS 00, чтобы удалить три винта длиной 4.1 мм, удерживающих материнскую плату.

Поместите устойчивый предмет, например стопку книг или кейс с инструментами, вдоль края Game Boy у петель.

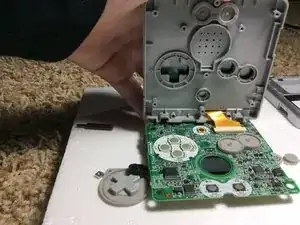

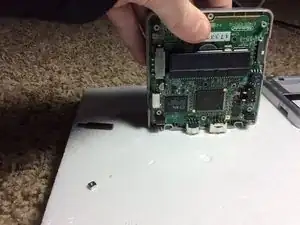

Пальцами аккуратно переверните материнскую плату через петли и подоприте её.

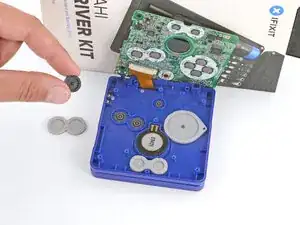

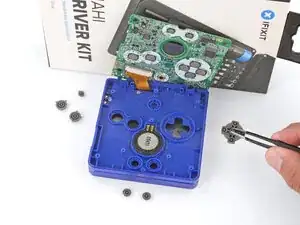

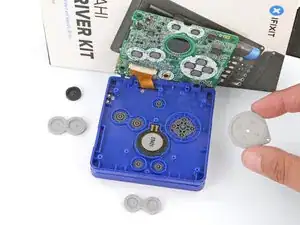

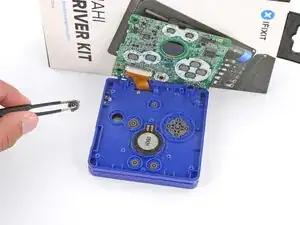

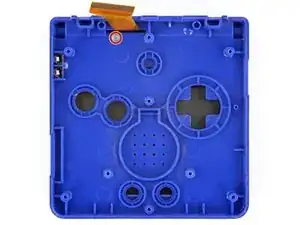

Пинцетом или пальцами снимите четыре силиконовые прокладки, закрывающие кнопки (A и B, D‑pad, яркость и Start/Select).

Если какие‑то прокладки отсутствуют, они могли прилипнуть к соответствующему месту на материнской плате.

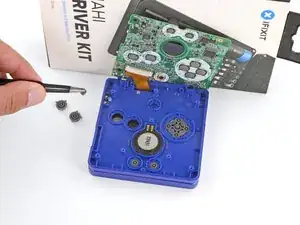

Пинцетом или пальцами снимите кнопки (A и B, D‑pad, яркость и Start/Select).

При установке кнопок обратите внимание, что каждая из них имеет ключевую форму, соответствующую её посадочному месту и правильной ориентации.

Кончиком лопатки или чистым ногтем подденьте динамик до тех пор, пока не сможете ухватить его пальцами.

Снимите динамик.

Извлеките круговую сетку из гнезда динамика и отложите — этот элемент легко выпадет и потеряется при работе.

Будьте осторожны, чтобы не натянуть кабель экрана на следующих шагах — у него очень мало запаса длины.

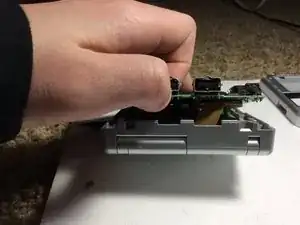

Вам нужно приподнять основную часть Game Boy, чтобы отключить кабель экрана, не натягивая его. Вот два способа сделать это:

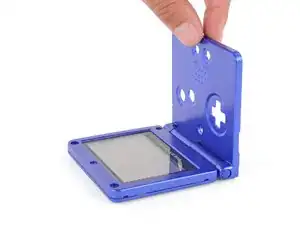

Вариант 1: Откройте основную часть Game Boy под углом 90° и аккуратно положите материнскую плату. Убедитесь, что основная часть опирается на материнскую плату, чтобы кабель имел запас длины.

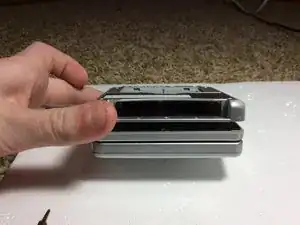

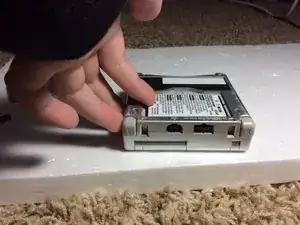

Вариант 2: Держите основную часть закрытой и подпереть её краем платы логики, используя прочный предмет для опоры.

Используйте острый конец лопатки, чтобы нажать на две защёлки по обеим сторонам разъёма кабеля экрана, переведя их в разблокированное положение.

Нажимайте на защёлки только до упора. Если нажать слишком сильно, вы можете сдвинуть фиксирующую планку с разъёма.

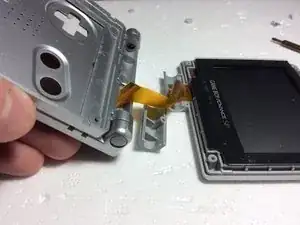

Используйте пинцет, чтобы аккуратно вытянуть кабель экрана из его гнезда.

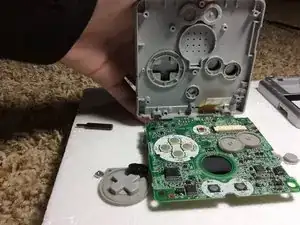

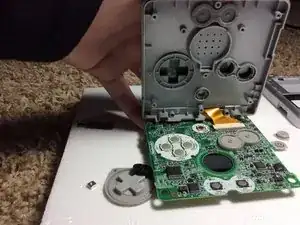

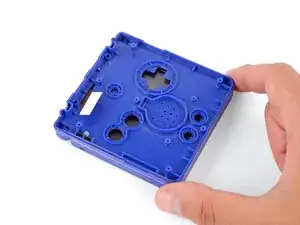

Снимите основную часть с материнской платы.

При сборке снова приподнимите основную часть, чтобы обеспечить достаточный запас длины для повторного подключения кабеля экрана.

Откройте Game Boy под углом 90° и положите его так, чтобы экран был направлен вверх.

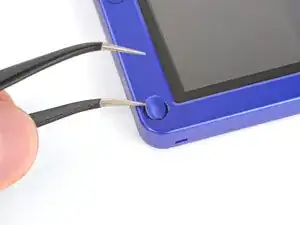

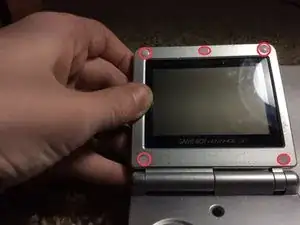

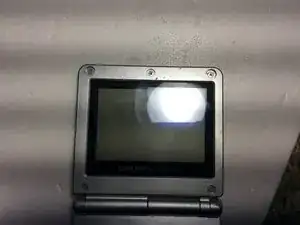

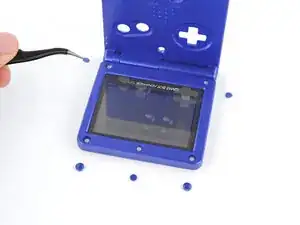

Используйте изогнутый пинцет, чтобы поддеть и снять все пять резиновых заглушек винтов.

Снять старые, хрупкие заглушки без повреждений может быть сложно. Поддевать аккуратно между краем заглушки и рамкой — не углубляйтесь в саму заглушку.

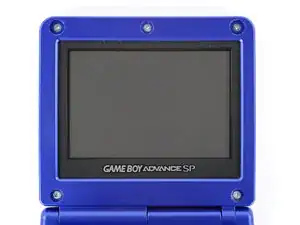

Используйте трёхлопастную отвертку Y0, чтобы выкрутить пять винтов длиной 4.7 мм, скрепляющих кожухи экрана.

Полностью закройте Game Boy (вырезы под кнопки должны быть сверху).

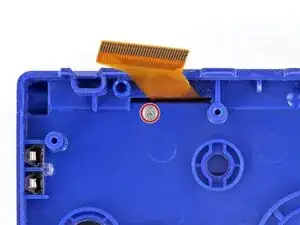

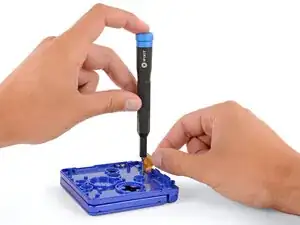

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 6.3 мм, фиксирующий крышку петли.

Возможно, вам понадобится свободная рука, чтобы держать кабель экрана в стороне.

Переверните Game Boy.

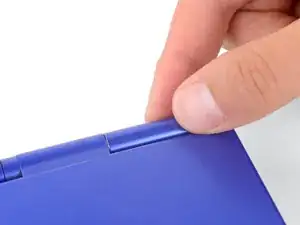

Поднимите и снимите крышку петли пальцами.

В зависимости от возраста устройства экран может оставаться прикреплённым к наружной оболочке. Если это так, убедитесь, что вы пропустили кабель через соответствующий вырез при снятии оболочки.

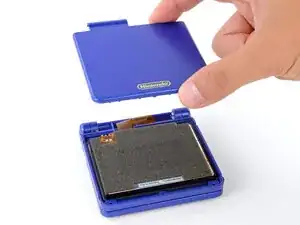

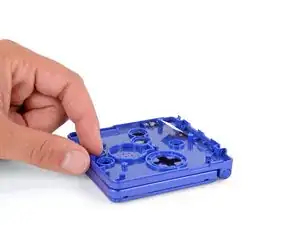

Поднимите и снимите наружную оболочку экрана пальцами.

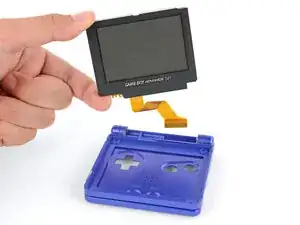

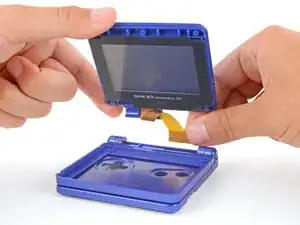

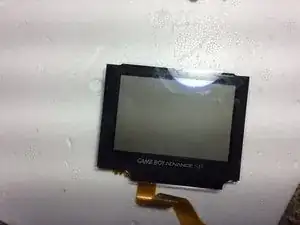

Поднимите и снимите экран пальцами, протянув кабель через вырез.

Если экран остался приклеенным к оболочке, возможно, потребуется осторожно поддеть его лопаткой перед снятием.

При сборке:

Разместите экран поролоновой стороной вверх в его посадочном месте, так чтобы кабель находился рядом с петлями.

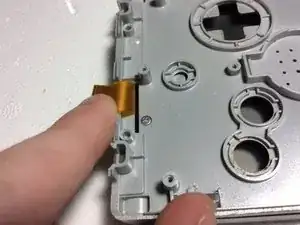

Сделайте одну петлю в кабеле экрана и затем протяните его через вырез.

Для некоторых обновлений с IPS-экраном может потребоваться модификация корпуса заменяемого экрана или самого экрана. Если вы используете оригинальный экран, модификации не требуются. Проверьте комплект или сайт, где вы его приобрели, на предмет конкретных инструкций до внесения каких‑либо изменений.

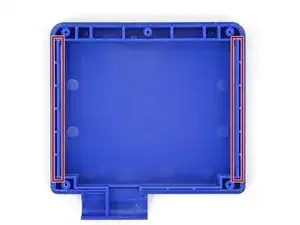

Некоторые IPS-экраны больше оригинальных. Возможно, придётся использовать кусачки заподлицо, чтобы подрезать одну из боковых направляющих, чтобы освободить место для заменяемого экрана.

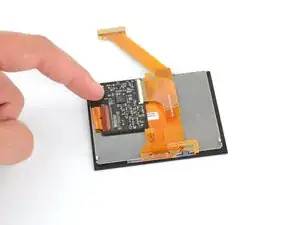

Ваш заменяемый экран может поставляться с небольшой платой и ленточным(и) кабелем(ями). Плату, вероятно, нужно будет приклеить к задней стороне экрана, а ленточный кабель подключить к плате. Проверьте плату и кабели на наличие клеевых оснований.
