Замена ЖК-дисплея Game Boy Color

ЖК-дисплей — это экран, который отображает изображения с Game Boy Color. В этом руководстве описывается, как разобрать и установить ЖК-дисплей.

Шаг 1

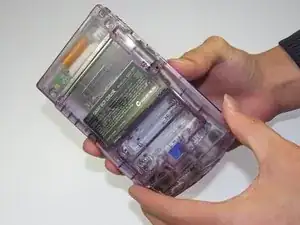

Найдите отсек для батарей на задней панели Game Boy Color.

Нажмите на защелку и выдвиньте крышку вниз и наружу, чтобы снять крышку отсека с батареями.

Выньте батареи из отсека для батарей.

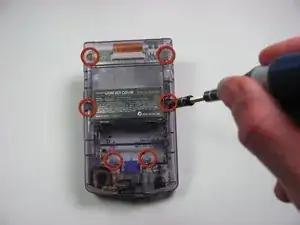

С помощью отвертки Y1 открутите шесть винтов на задней панели устройства, как на изображении. Нижние два винта находятся внутри отсека для батарей.

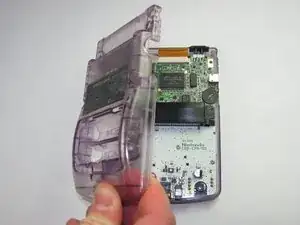

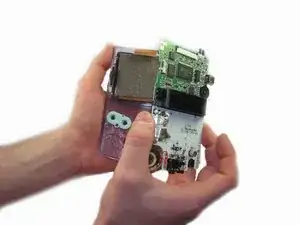

Аккуратно поднимите и отделите заднюю крышку от остальной части устройства. Теперь вы сняли заднюю крышку!

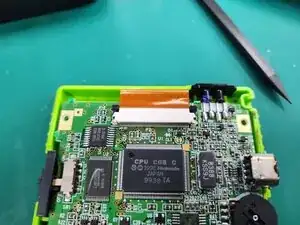

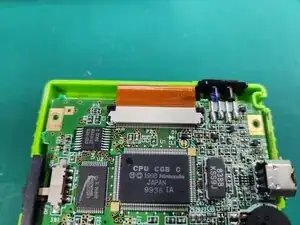

Поднимите вверх защелки с обеих сторон шлейфа с помощью лопатки.

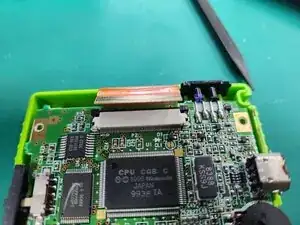

Аккуратно извлеките шлейф из порта.

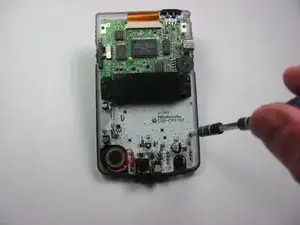

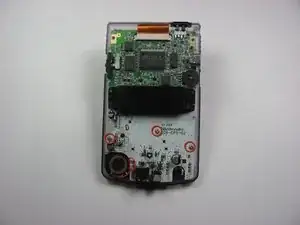

С помощью отвертки Phillips #1 открутите 3 винта, показанных на картинке.

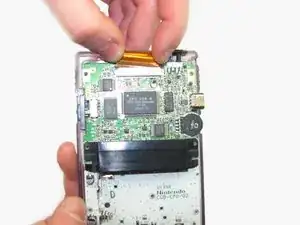

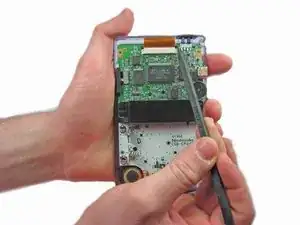

Аккуратно поднимите материнскую плату из передней крышки.

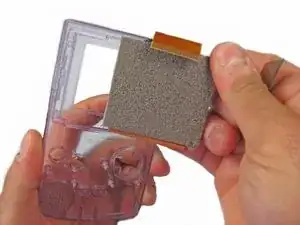

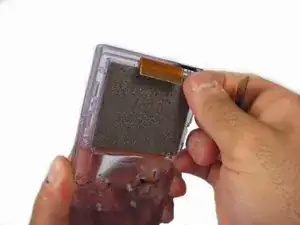

Осторожно подденьте и поднимите ЖК-дисплей с передней панели.

Поворот переднего корпуса может помочь увеличить рычаг.

Перевод руководства с ifixit.com
