Замена переключателя яркости Nintendo Game Boy Advance SP

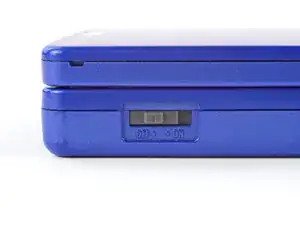

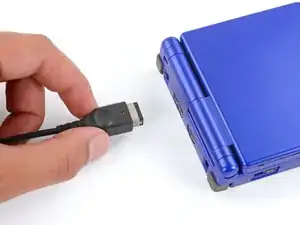

Переместите переключатель питания в положение ВЫКЛ и отключите все кабели.

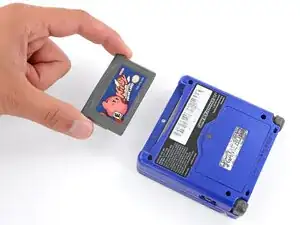

Если в устройстве вставлен игровой картридж, извлеките его.

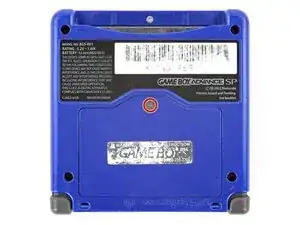

Используйте отвертку JIS 00, чтобы ослабить фиксирующий винт крышки батарейного отсека.

В крайнем случае можно попытаться использовать крестовую отвертку не‑iFixit, но вы рискуете повредить или сорвать винт. Сильно нажимайте на отвертку и вращайте медленно.

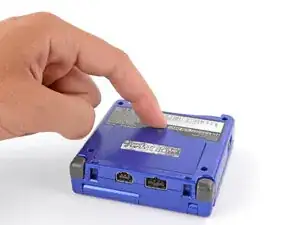

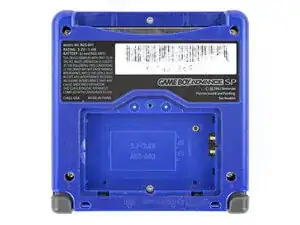

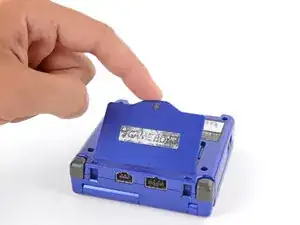

Подденьте край крышки возле винта и снимите крышку.

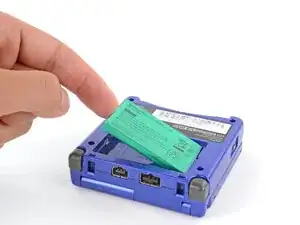

При сборке защёлните выступы на нижнем крае крышки в их пазы и уложите крышку на место.

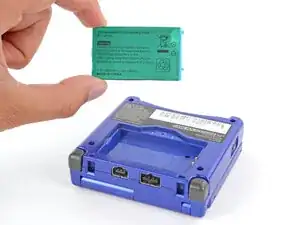

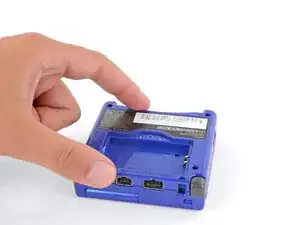

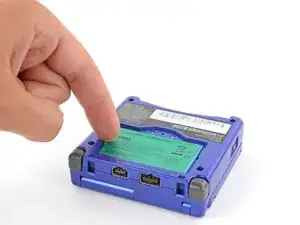

Поднимите батарею за язычок на её левом краю пальцем и выньте её.

При сборке:

Никогда не используйте повторно деформированную или повреждённую батарею — это пожарная опасность. Замените её на новую.

Ваша запасная батарея может поставляться с пластиковым боковым корпусом, который надевается на батарею.

Вставьте край батареи с контактами под небольшим наклоном вниз — совместив контакты с штырями в гнезде — и вдавите батарею на место.

Используйте отвертку три‑точка Y0, чтобы отвинтить шесть винтов, крепящих нижнюю оболочку:

Четыре ввинченных винта длиной 6.3 мм

Два винта длиной 4.6 мм

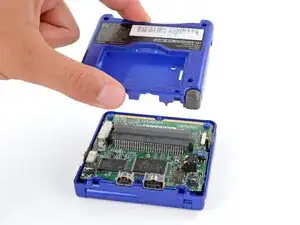

Поднимите нижнюю оболочку вертикально вверх и снимите её.

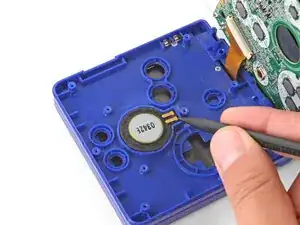

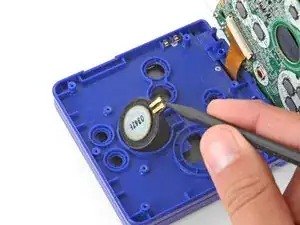

Используйте кончик лопатки или чистый ноготь, чтобы приподнять динамик до тех пор, пока вы не сможете захватить его пальцами.

Снимите динамик.

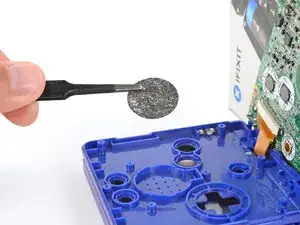

Извлеките круглый сетчатый фильтр из гнезда динамика и отложите его в сторону — этот элемент легко выпадает и может потеряться при работе.

Будьте осторожны, чтобы не натянуть кабель экрана в следующих шагах — у него очень мало запаса длины.

Необходимо приподнять основной блок Game Boy, чтобы отсоединить кабель экрана, не натягивая его. Вот два способа:

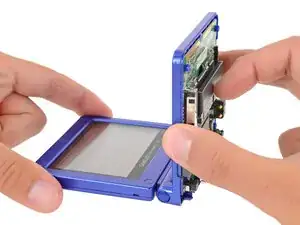

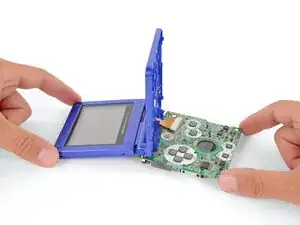

Вариант 1: Откройте основной блок Game Boy под углом 90° и аккуратно уложите плату на неё. Убедитесь, что основной блок опирается на плату, чтобы кабель получил запас.

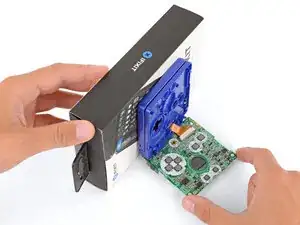

Вариант 2: Держите основной блок закрытым и приподнимите его на кромке логической платы, подперев прочным предметом.

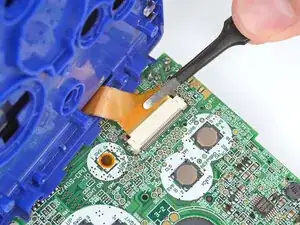

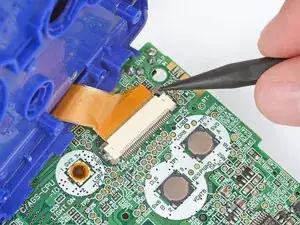

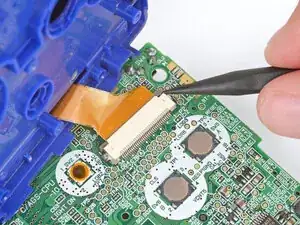

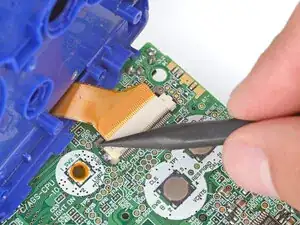

С помощью кончика лопатки нажмите на две защёлки по обеим сторонам разъёма кабеля экрана в положение разблокировано.

Нажимайте на защёлки только до упора. Если нажать слишком сильно, вы можете сдвинуть фиксирующую защёлку с разъёма.

С помощью пинцета аккуратно вытяните кабель экрана из его гнезда.

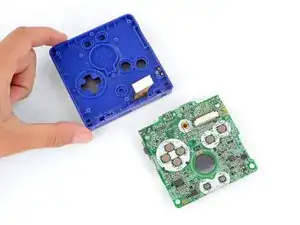

Снимите основной блок с материнской платы.

При сборке приподнимите основной блок, чтобы был достаточный запас длины для подсоединения кабеля экрана.

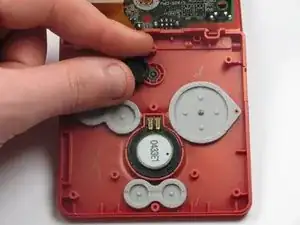

Пальцами поднимите направляющую площадку с переключателя яркости.

Держите направляющую площадку чистой. Грязная или пыльная площадка приведёт к тому, что переключатель яркости не будет работать при нажатии.

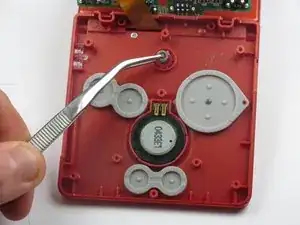

С помощью пинцета извлеките переключатель яркости из Game Boy Advance SP.
