Замена резиновых накладок кнопок Nintendo Game Boy Advance SP

Передвиньте переключатель питания в положение ВЫКЛ и отключите все кабели.

Если в устройстве установлена игра, извлеките её.

Используйте отвёртку JIS 00, чтобы ослабить винт, фиксирующий крышку отсека батарейки.

В крайнем случае можно попробовать использовать отвёртку Phillips, не относящуюся к iFixit, но это чревато повреждением или срывом шлица винта. Плотно нажмите на отвёртку и медленно вращайте.

Поднимите край крышки возле винта и снимите её.

При сборке зацепите выступы на нижнем крае крышки в соответствующие пазы и установите крышку на место.

Пальцем приподнимите батарейку за язычок на её левом краю, затем извлеките её.

При сборке:

Никогда не используйте деформированную или повреждённую батарейку — это может привести к возгоранию. Замените её на новую.

В комплекте с новой батарейкой может идти пластиковый корпус, который надевается на батарейку.

Вставьте край батарейки с контактами под небольшим наклоном вниз, выровняв контакты с ответными частями в пазе, затем нажмите, чтобы зафиксировать батарейку на месте.

Используйте отвёртку три-пойнт Y0, чтобы открутить шесть винтов, крепящих нижнюю крышку:

Четыре винта с внутренним шестигранником длиной 6,3 мм

Два винта длиной 4,6 мм

Потяните нижнюю крышку прямо вверх и снимите её.

Кончиком лопатки или чистым ногтем приподнимите динамик, пока не сможете взяться за него пальцами.

Извлеките динамик.

Снимите круглую сетку с паза динамика и отложите в сторону — этот элемент легко может выпасть и потеряться во время работы.

Следите, чтобы в следующих шагах кабель экрана не испытывал напряжения — он очень короткий.

Чтобы отключить кабель экрана без растяжения, нужно приподнять основной корпус Game Boy. Вот два способа сделать это:

Вариант 1: Откройте основной корпус Game Boy на угол 90 градусов и аккуратно положите материнскую плату вниз. Убедитесь, что основной корпус лежит сверху на материнской плате, чтобы кабель получил необходимый запас.

Вариант 2: Оставьте основной корпус закрытым и установите его на край платы, подложив прочный предмет для устойчивости.

Кончиком лопатки сдвиньте в стороны две защёлки по бокам разъёма кабеля экрана, чтобы разблокировать его.

Сдвигайте защёлки только до упора. Если сдвинуть их слишком далеко, фиксирующая пластина может соскользнуть с разъёма.

Аккуратно выдвиньте кабель экрана из разъёма с помощью пинцета.

Снимите основной корпус с материнской платы.

При сборке поддерживайте основной корпус, чтобы кабель имел достаточный запас при подключении.

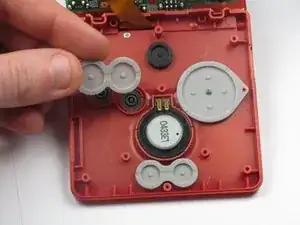

Аккуратно приподнимите и снимите резиновые накладки, расположенные под следующими элементами:

Кнопки 'А' и 'B'

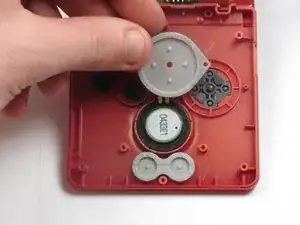

Крестовина управления направлением

Кнопки 'Старт' и 'Выбор'
