Замена переключателей спусковых кнопок контроллера Xbox One Elite Series 2

В отличие от предыдущей модели, в первую очередь необходимо снять переднюю панель. Начните с демонтажа колпачков стиков и крышки D-кнопки.

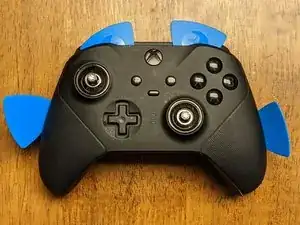

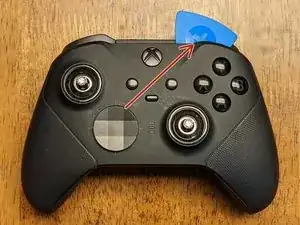

После их снятия начните вводить инструмент для вскрытия вместе с пластинами по периметру передней панели, начиная с верхнего левого или верхнего правого угла.

Медленно двигайтесь вдоль передней панели, ослабляя защёлки. Используйте преимущественно пластиковые инструменты для вскрытия, чтобы не повредить панель и внутренние компоненты.

На этом этапе снятия передней панели рекомендуется использовать металлическую лопатку, так как потребуется немного большее усилие для разрыва клеевого соединения, удерживающего панель.

Вставьте металлическую лопатку в указанную область, но только настолько глубоко, чтобы получить достаточный рычаг для поддевания панели. Действуйте осторожно и медленно, так как это может легко повредить компоненты.

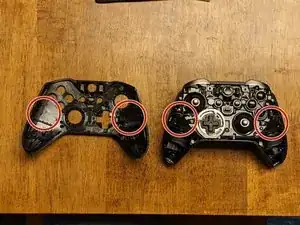

Клей нанесён в двух местах, и поскольку он не обеспечивает герметичность корпуса по стандарту IP-67/68, заменять его не обязательно.

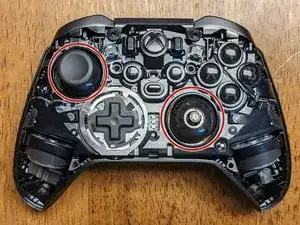

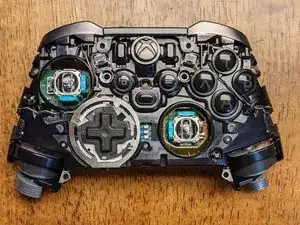

Стики прикручены к валам потенциометров и могут требовать усилий для снятия. Их необходимо провернуть против часовой стрелки одним из следующих способов:

Метод 1: Использование колпачка стика — попробуйте сначала этот способ, так как он менее вероятно повредит устройство. Наденьте колпачки стиков на каждый стик и попробуйте провернуть вручную. Если они слишком туго сидят, переходите ко второму способу.

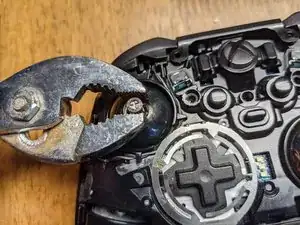

Метод 2: Использование плоскогубцев — сжимайте стик у основания, там, где фаска создаёт «плоскую грань», за которую можно зацепиться плоскогубцами, применяя минимально необходимое усилие, чтобы не соскользнуть. После ослабления вернитесь к первому способу для завершения снятия.

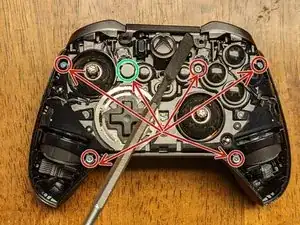

Снимите шесть винтов T-8 с головкой безопасности, скрепляющих переднюю и заднюю части корпуса контроллера. Примечание: один винт (выделен зелёным) скрыт под белым составом/наклейкой, который растрескивается при снятии; это позволяет определить, разбиралось ли устройство ранее.

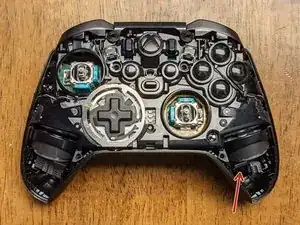

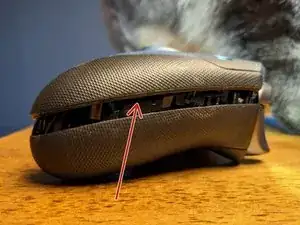

После удаления винтов вставьте лопатку под один из вибромоторов, чтобы получить небольшой рычаг для разделения передней и задней частей корпуса.

На третьем изображении показана передняя панель, снятая с задней крышки.

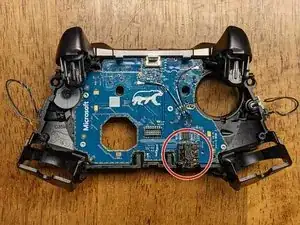

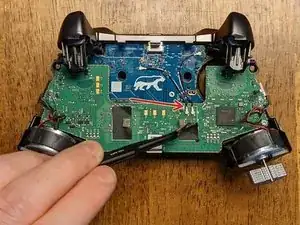

Снимите ленту (для этого могут пригодиться пинцет) с разъёма на зелёной плате.

Удерживая ленту в открытом положении, вставьте пластиковую остроконечную лопатку под разъёмы — усилие, прилагаемое при введении лопатки, должно быть достаточным, чтобы отсоединить их от платы.

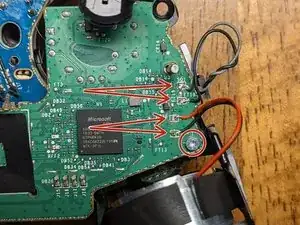

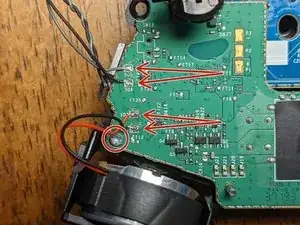

Необходимо выпаять провода с платы; позже их нужно будет припаять обратно при сборке.

Примечание: каждый из пар проводов имеет чёрный провод, припаянный к нижнему контакту; запомните это при сборке, если изображения из этого руководства окажутся недоступны.

Примечание: возможно, удастся обойтись без выпаивания, в зависимости от того, к чему Вам нужно получить доступ (благодарим @bikemerlin), однако с учётом простоты и хрупкости этих соединений, рекомендуется их удалить, чтобы избежать дополнительных повреждений.

Некоторые припои в этом контроллере требуют очень высокой температуры для расплавления. Я использовал температуру 450 °C, но возможно, удастся снять их и при более низкой температуре.

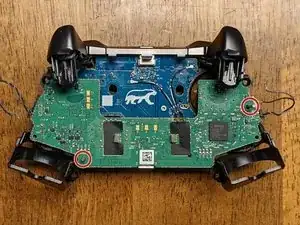

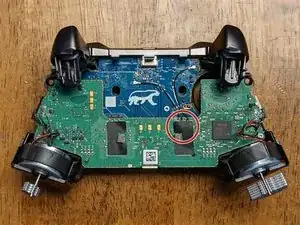

Снимите два винта T-6 с платы рядом с вибромоторами.

Начните извлечение материнской платы, сдвинув её вверх вдоль штырей (как указано на изображении). Левую сторону необходимо поднять с штыря и повернуть плату против часовой стрелки под небольшим углом, чтобы можно было сдвинуть плату окончательно с правого (удлинённого) штыря.

Курки немного изогнутся вверх, что даст немного дополнительного пространства для платы. Как и при всех других операциях при разборке, действуйте осторожно и терпеливо, чтобы не повредить компоненты.

После снятия материнской платы Вы можете заметить, что разъём для наушников сдвинулся или выпал. Если этого не произошло, снимите его с платы сейчас.

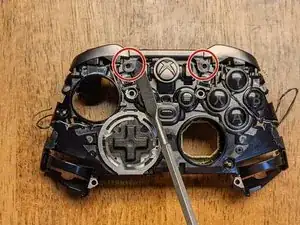

Два язычка удерживают фиксатор стержня на месте. Аккуратно отогните их к себе лопаткой — за счёт собственного натяжения они сдвинутся вверх. Примечание: фиксатор, скорее всего, останется прикреплённым к сборке спусковой кнопки, но его необходимо снять с основной сборки контроллера перед переходом к следующему шагу.

После освобождения фиксатора снова используйте лопатку, чтобы аккуратно поддеть кнопки наружу и вверх (в направлении стрелки на изображении), что позволит освободить их из другой защёлки. Выполните это с обеих сторон.

Как указал пользователь Шейн Мюр, будьте крайне осторожны на этом шаге — фиксатор очень хрупкий и может легко сломаться.

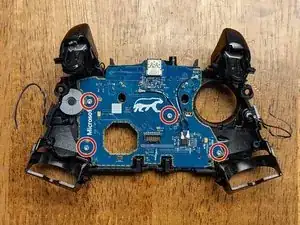

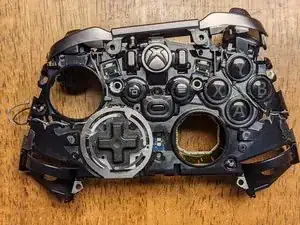

Снимите четыре винта T-6, крепящих плату-спутник к каркасу контроллера. Учтите, что эта плата удерживает все оставшиеся кнопки, поэтому будьте осторожны, чтобы не потерять ни одну из них при демонтаже.

Примечание: вокруг всех кнопок имеются защёлки, которые не позволяют установить их не на свои места; при сборке устройства не вставляйте их силой в другие позиции.

При сборке не применяйте чрезмерных усилий — это может означать неправильную установку деталей.

Вот и всё! Надеемся, это руководство помогло Вам получить доступ к компонентам, требующим замены.

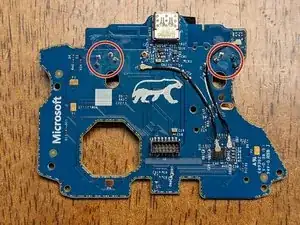

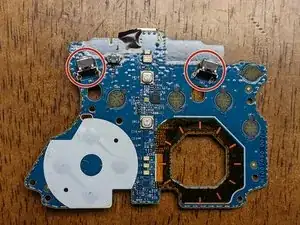

На изображении кружками обозначены переключатели и соответствующие им соединения, которые необходимо выпаять и заменить.

Если у вас нет паяльника с функцией отсоса припоя, проще всего будет аккуратно разрезать старые переключатели на части. Следите за тем, чтобы оставить как можно больше каждой ножки, чтобы было за что зацепиться при удалении.

Переключатели имеют форму, при которой они вставляются в разъём с заметным усилием; именно это делает их удаление настолько сложным.

Вставьте жало паяльника в отверстие и с другой стороны воспользуйтесь отсосом, чтобы удалить весь припой.

К сожалению, я не сделал снимков этого процесса, однако именно на этом этапе отсос для припоя становится необходимым. Новым переключателям потребуется достаточно места для установки в отверстия, поэтому нужно убедиться, что в них не осталось припоя.

Как только переключатели можно будет вставить с достаточным зазором, они зафиксируются на месте за счёт собственного усилия разжатия.

Нанесите новый припой на соединения.

В зависимости от купленных вами переключателей-заменителей, может потребоваться подпилить рычаг, который нажимает на переключатель. Это та часть бампера, которая выступает вниз и физически надавливает на сам переключатель.

В моём случае это понадобилось, потому что у меня остались переключатели от Xbox 360, которые, по-видимому, более тактильные и прочные, чем аналоги от Xbox One.
