Удаление крепления аккумулятора

Поместите контроллер на рабочую поверхность так, чтобы джойстики были направлены вниз.

Используйте лопаточку или палец, чтобы сдвинуть Защёлку влево. Передняя планка должна упасть на стол.

Если передняя планка не открывается, убедитесь, что у неё есть место для падения и что Защёлка полностью сдвинута влево.

Поднимите контроллер, оставив переднюю планку на столе.

При повторной сборке вставьте переднюю планку под углом так, чтобы верхние зазоры вошли первыми, затем опустите планку на место и щелкните её на контроллере.

Переверните контроллер так, чтобы джойстики были направлены вверх.

Поднимите металлический рычаг, удерживающий джойстик на месте, до тех пор, пока джойстик слегка не выйдет.

Вытащите джойстик из его гнезда.

Повторите этот процесс, чтобы удалить другой джойстик.

Задняя планка удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы избежать их поломки.

Если вы установили пластины кнопки на задней панели, входящие в комплект вашего контроллера, удалите их перед началом этого процесса.

Вставьте плоский край открывающей лопаточки между чёрной частью задней планки и верхней крышкой, рядом с рычагом джойстика.

Сдвиньте открывающую лопаточку к нижней части ручки, чтобы освободить защёлки.

Проведите лопаточкой вокруг задней части контроллера и переверните контроллер так, чтобы кнопки были направлены вниз.

Проводите открывающей лопаточкой вдоль края задней планки, чтобы освободить защёлки.

Пройдите лопаточкой вдоль края планки на другой ручке.

Как только все защёлки будут освобождены, удалите планку.

Если в какой-то момент планка кажется застрявшей, остановитесь и проверьте, не зацепились ли защёлки снова, освободите их открывающей лопаточкой, чтобы избежать их повреждения.

Кнопки L1 и R1 удерживаются двумя защёлками. Если освобождается только одна защёлка, переместите лопаточку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте поддевать с одной стороны после освобождения защёлки, иначе вы рискуете сломать другую защёлку.

Вставьте плоский конец лопаточки в зазор между кнопками L1 и L2.

Используйте лопаточку, чтобы вытащить кнопку L1.

Кнопки имеют тенденцию выскакивать на этом шаге. Вы можете держать палец над кнопкой, чтобы предотвратить это.

Повторите этот процесс, чтобы удалить кнопку R1.

Удалите два винта 6.4 мм, расположенные за кнопками L1 и R1.

Используйте JIS отвертку J0 или официальную отвертку iFixit Phillips PH0, которая разработана для совместимости с винтами JIS. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к сорванным винтам.

Поверните контроллер так, чтобы ручки были направлены к вам.

Используйте пару заострённых пинцетов, чтобы поднять правый конец пружины рычага освобождения с белого поста.

Пружина находится под кнопкой RB.

Используйте пару пинцетов или пальцы, чтобы сдвинуть рычаг освобождения влево.

Сдвиньте рычаг освобождения от контроллера, чтобы удалить его.

Удалите девять винтов, закрепляющих задний корпус:

Семь винтов длиной 6.4 мм

Два винта длиной 10.5 мм

Вставьте кончик открывающей лопаточки в зазор вдоль внешнего края одной из ручек контроллера, ближе к низу.

Подденьте открывающей лопаточкой, чтобы разделить задний корпус от переднего, освободив защёлки, которые удерживают их вместе.

Продолжайте поддевать вдоль края контроллера, пока одна сторона не будет отделена.

Повторите этот процесс, чтобы отделить другую сторону заднего корпуса.

Если в какой-то момент корпус заедает, остановитесь и проверьте, не зацепились ли снова какие-либо зажимы, и освободите их с помощью открывающей лопатки, чтобы избежать повреждений.

Держите основное тело контроллера одной рукой.

Поднимите заднюю крышку другой рукой. Она должна подняться под углом.

Немного надавливая в сторону кнопок L и R, поднимите заднюю крышку с контроллера и снимите ее.

При сборке убедитесь, что пластиковые накладки для регуляторов настройки адаптивного триггера правильно установлены над слайдерами.

Задняя крышка удерживает две маленькие пластиковые накладки для регуляторов настройки адаптивного триггера. Они могли сняться во время удаления. Установите их обратно в заднюю крышку, чтобы не потерять.

Используйте пинцет или пальцы, чтобы поднять накладку с контроллера.

Вставьте плоский конец накладки под пластиковый выступ в задней крышке.

Убедитесь, что она размещена так, чтобы мог свободно перемещаться в своем пазу. Край с вырезом должен быть обращен к центру контроллера.

Если накладка деформировалась во время удаления или сборки задней крышки, приложите небольшое количество тепла с помощью фена, чтобы восстановить ее первоначальную форму.

При сборке вы можете использовать маленький кусочек малярной ленты с внешней стороны задней крышки, чтобы удерживать накладки на месте.

Если ваша батарея раздулась или деформирована, примите соответствующие меры предосторожности.

Поднимите батарею и переместите ее вправо, чтобы разъем под батареей был доступен.

Используйте плоский конец лопатки, чтобы приподнять низкопрофильный разъем.

Приподнимайте только разъем. Не приподнимайте провода, так как это может повредить их.

Удалите батарею.

Эта процедура написана с использованием сборки триггера R2, которая находится слева от вас. Процедура удаления сборки L2 идентична.

Используйте пинцет, чтобы отключить кабель вибромотора, приподняв разъем JST из гнезда.

Этот кабель подключен к плате задних кнопок, между кнопкой RB и вибромотором.

Продолжайте поднимать, пока кабель вибромотора не освободится от зажима на сборке триггера.

Удалите два винта длиной 6.4 мм, закрепляющих сборку триггера.

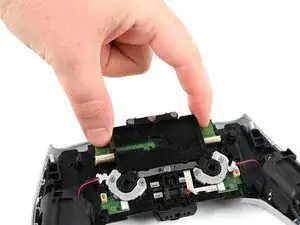

Поднимите сборку триггера от контроллера и удерживайте ее так, чтобы иметь доступ к шлейфу под ней.

Не пытайтесь полностью удалить сборку триггера. Она все еще подключена шлейфом, который вы отключите на следующем шаге.

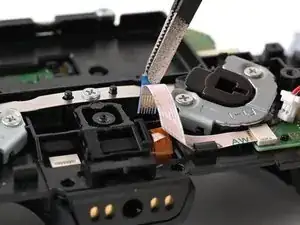

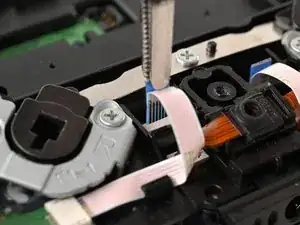

Держите сборку триггера над контроллером, воспользуйтесь пинцетом, чтобы отключить шлейф сборки триггера, захватив петлю и потянув вдали от разъема.

Удалите сборку триггера.

Убедитесь, что вы удалили как сборки L2, так и R2 адаптивных триггеров перед тем, как продолжить.

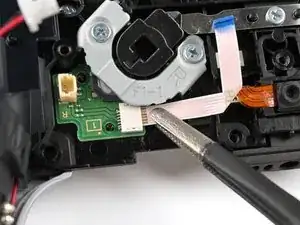

Используйте пинцет, чтобы отключить RB заднюю кнопку разъем шлейфа от материнской платы, захватив синюю петлю на шлейфе и потянув вдали от разъема.

На задней кнопке RB на скобе выгравировано "R", и она находится слева от вас.

Используйте пинцет, чтобы вытянуть шлейф задней кнопки RB из пластикового зажима.

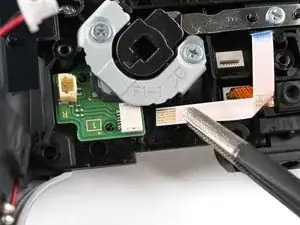

Используйте пинцет, чтобы отключить шлейф задней кнопки RB от платы задних кнопок.

Используйте пинцет, чтобы отключить шлейф заднего микрофона от материнской платы.

Продолжайте поднимать, чтобы удалить микрофон.

При сборке убедитесь, что пластик на правом крае микрофона вставлен в скобу на корпусе микрофона.

Используйте пинцет, чтобы отключить шлейф задней кнопки LB от материнской платы, захватив синюю петлю и потянув вдали от разъема.

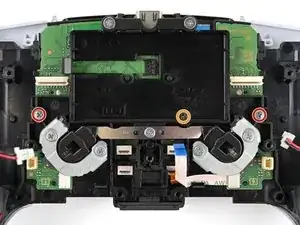

Удалите три винта, закрепляющих крепление батареи:

Два винта длиной 6.4 мм, расположенные ближе к центру левой и правой границ крепления батареи.

Один винт длиной 10.4 мм, расположенный в центре крепления батареи.

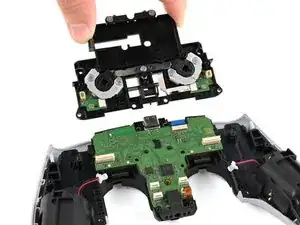

Поднимите и снимите крепление батареи.
