Замена материнской платы Retroid Pocket 3

Отключите все кабели, подключённые к Retroid Pocket 3+.

Убедитесь, что заряд аккумулятора составляет 5% или меньше, так как заряженная батарея может быть опасна при проколе.

Выверните четыре винта 6 мм на задней крышке устройства крестовой отвёрткой Torx T5.

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы аккуратно отжать заднюю крышку от корпуса.

Выверните четыре винта 4,5 мм крестовой отвёрткой Phillips #00.

Снимите металлическую пластину.

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы отщёлкнуть разъём аккумулятора.

Осторожно поднимите аккумулятор из корпуса.

Аккумулятор приклеен двусторонним скотчем внизу. Аккуратно подденьте лопатку или инструмент под аккумулятор, чтобы ослабить клей. Не сгибайте и не прокалывайте аккумулятор.

Поднимите и извлеките аккумулятор.

Выверните три винта 4,5 мм крестовой отвёрткой Phillips #00 на основной плате.

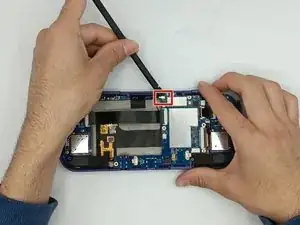

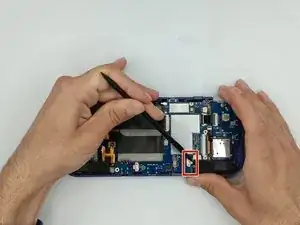

С помощью лопатки подведите её под разъём антенны и поверните вверх, чтобы отщёлкнуть штекер.

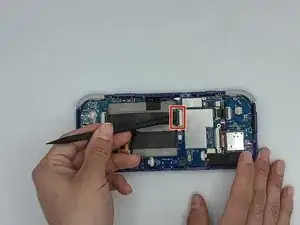

Отщёлкните и снимите один ленточный кабель слева.

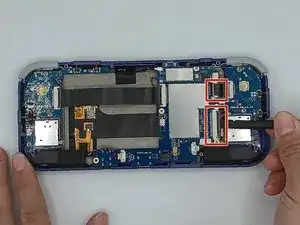

Используйте лопатку, чтобы отщёлкнуть и снять два ленточных кабеля с правой стороны.

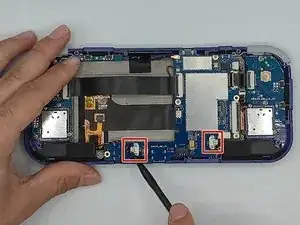

Используйте лопатку, чтобы отсоединить два кабеля динамиков в нижней части платы.

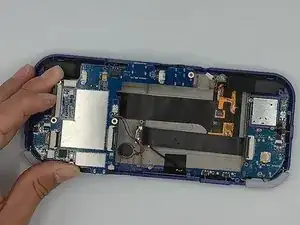

Начните поднимать плату, чтобы получить доступ к вибромотору на металлическом корпусе.

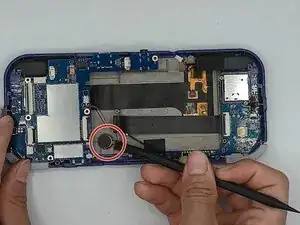

Используйте лопатку, чтобы аккуратно оторвать мотор; он приклеен двусторонним скотчем.

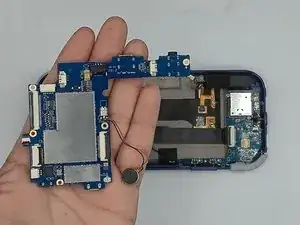

Осторожно извлеките плату из устройства.
