Разборка ModRetro Chromatic (выпуск — середина 2025)

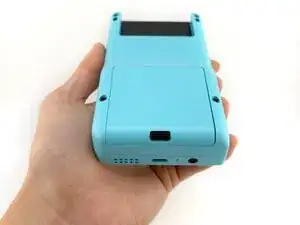

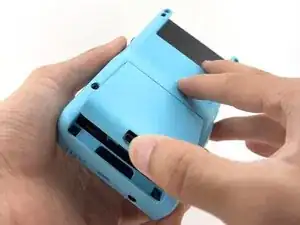

Чтобы снять крышку батарейного отсека, сдвиньте защёлку крышки вверх. Крышка батарейного отсека отскочит.

Поднимите крышку батарейного отсека и отложите в сторону.

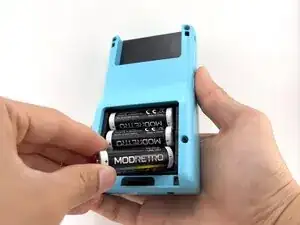

Извлеките батарейки.

Всегда извлекайте батарейки перед работой с Chromatic!

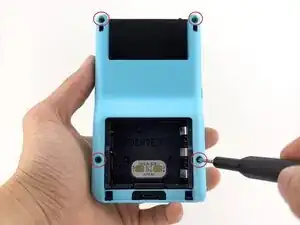

Снимите винты задней крышки (x4) с помощью отвёртки Tri-wing Y1.

Подойдёт также Tri-wing Y1.5 для всех винтов.

Винты в верхней части отличаются по длине от винтов в нижней части корпуса.

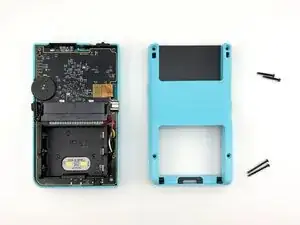

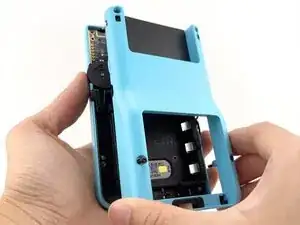

Снимите заднюю крышку, поднимая её от устройства.

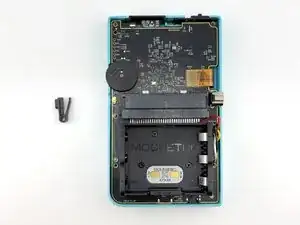

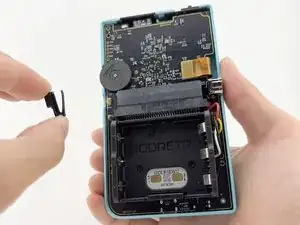

Снимите кнопку меню, поддев её и подняв с посадочного штыря. Она снимается с небольшим или без сопротивления.

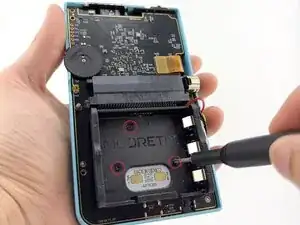

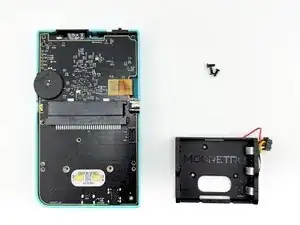

Снимите винты лотка для батареек (x3) с помощью отвёртки Tri-wing Y1.

Отсоедините разъём лотка для батареек.

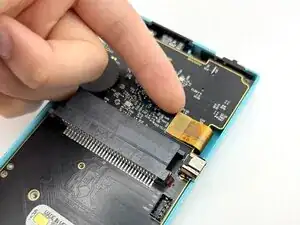

Полезно слегка прижать плату печатную плату (PCB) свободной рукой при освобождении разъёма.

Осторожно отведите ленту экрана ЖК от платы печатной платы.

Обращайтесь аккуратно!

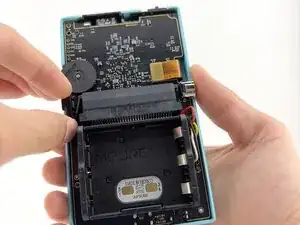

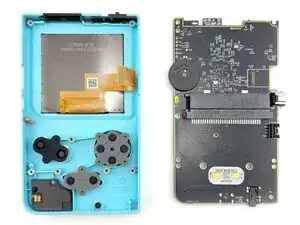

Осторожно извлеките плату печатную плату из передней части корпуса.

Подъём под небольшим углом поможет легче обойти разъём для наушников внизу. Это также важно при обратной сборке.

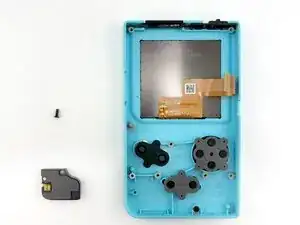

Снимите винт модуля динамика (x1) с помощью отвёртки Tri-wing Y1.

Осторожно извлеките модуль динамика из передней части корпуса.

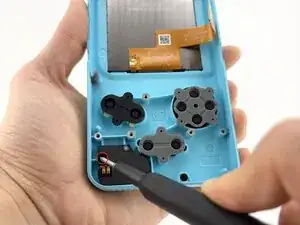

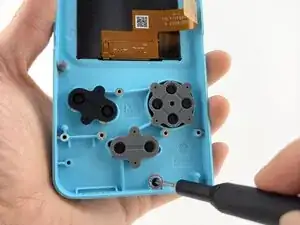

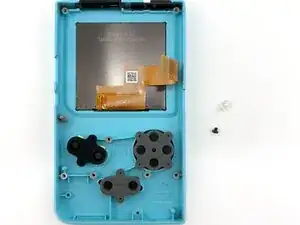

Снимите винт световода (x1) с помощью отвёртки Tri-wing Y1.

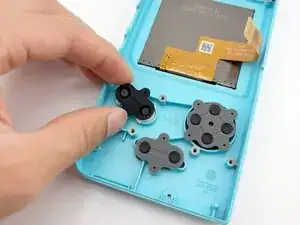

Извлеките резиновые мембраны кнопок (x3) из их посадочных гнёзд.

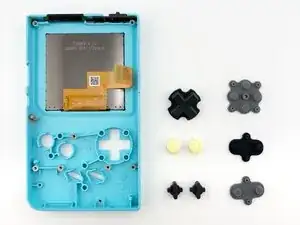

Снимите кнопки и крестовину (D-pad) из корпуса пинцетом или вручную. Если перевернуть корпус, они свободно выпадут.

Кнопки легко выйдут после удаления мембран.

При повторном установлении резиновых мембран убедитесь, что выпуклые элементы мембран плотно входят в гнёзда корпуса.

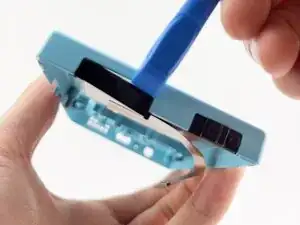

Осторожно отделите инфракрасное окно, аккуратно поддев пластиковой лопаткой между окном и передней частью корпуса.

Повторная установка инфракрасного окна:

Обратите внимание: сторона с выступом вставляется в переднюю часть корпуса первой.

Надавите плотно до полного прилегания к корпусу.

Если инфракрасное окно сидит свободно, ориентация неверна. Сборка должна быть плотной.

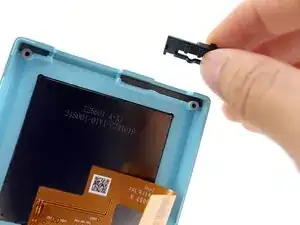

Снимите выключатель питания, подняв его от передней части корпуса. Он снимается с небольшим сопротивлением или без него.

При обратной сборке выключатель питания убедитесь, что он вставлен в положение OFF.

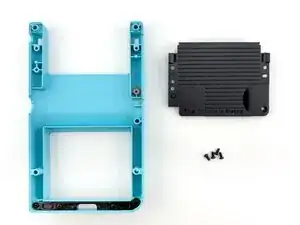

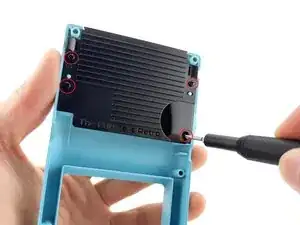

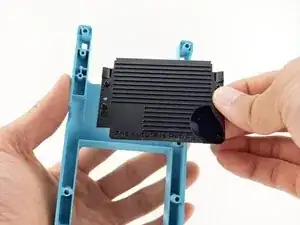

Снимите винты задней пластины картриджа (x4) с помощью отвёртки Tri-wing Y1.

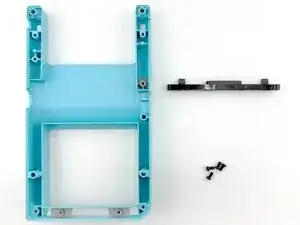

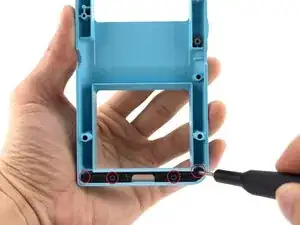

Снимите винты фиксатора защёлки (x4) с помощью отвёртки Tri-wing Y1.

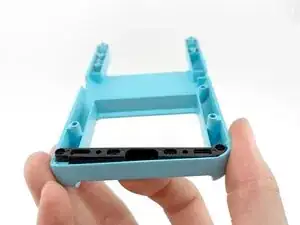

Осторожно поднимите защёлку, подталкивая её вверх с тыльной стороны пальцем.

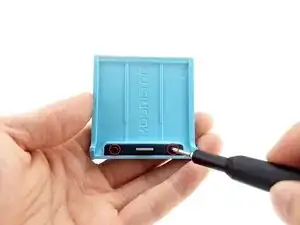

Снимите винты (x2), фиксирующие крышку защёлки, с помощью отвёртки Tri-wing Y1.

Снимите пружину пластины крышки, полностью нажав на защёлку крышки батарейного отсека. Пружина должна выскочить.

Используйте лопаточку, если пружина не выскакивает полностью.

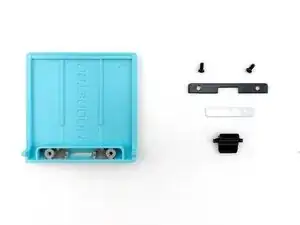

После удаления пружины защёлку крышки батарейного отсека можно вынуть без сопротивления через нижнюю часть крышки батарейного отсека.
