Замена экрана Retroid Pocket 3

Если экран Retroid Pocket 3 повреждён — появились мёртвые пиксели, не работает сенсорное управление, мерцание, тёмные пятна, линии, искажение цвета, полностью чёрный экран или трещины на дисплее — требуется замена ЖК-экрана. Следуйте данному руководству, которое пошагово объяснит, как заменить экран на Retroid Pocket 3. Процесс займёт около 40 минут. Необходимые инструменты перечислены в руководстве.

Шаг 1

Отключите все кабели, подключённые к Retroid Pocket 3+.

Убедитесь, что устройство заряжено не более чем на 5 %, так как повреждение заряженной батареи может быть опасным.

Шаг 2

Отвинтите четыре винта длиной 6 мм на задней крышке устройства с помощью отвёртки T5 Torx.

Используйте пластиковую лопатку или спудгер, чтобы аккуратно отделить заднюю крышку от корпуса.

Шаг 3

Отвинтите четыре винта длиной 4,5 мм с помощью отвёртки Phillips #00.

Снимите металлическую пластину.

Шаг 4

Используйте пластиковую лопатку или спудгер, чтобы отключить разъём аккумулятора.

Аккуратно поднимите аккумулятор из корпуса.

Снизу аккумулятор зафиксирован двухсторонним скотчем. Осторожно вставьте спудгер или лопатку под аккумулятор, чтобы освободить его от клея. Не сгибайте и не прокалывайте аккумулятор.

Поднимите и извлеките аккумулятор.

Шаг 5

Отвинтите три винта длиной 4,5 мм на основной плате с помощью отвёртки Phillips #00.

Шаг 6

Вставьте кончик спудгера под антенный разъём и поверните вверх, чтобы отсоединить штекер.

Шаг 7

Отсоедините и извлеките один шлейф слева.

Шаг 8

Используйте спудгер, чтобы отсоединить и извлечь два шлейфа на правой стороне.

Шаг 9

Используйте спудгер, чтобы отключить два провода динамиков с нижней части платы.

Шаг 10

Начните поднимать плату, чтобы получить доступ к вибромотору на металлическом корпусе.

Используйте спудгер, чтобы аккуратно извлечь мотор; он прикреплён двухсторонним скотчем.

Осторожно поднимите плату из устройства.

Шаг 11

Разожмите защёлки шлейфов с помощью спудгера.

Отсоедините шлейф на левой стороне платы.

Осторожно поднимите шлейф вправо, чтобы вытащить его из разъёма.

Шаг 12

Используйте отвёртку Phillips #00, чтобы отвинтить три винта длиной 5,9 мм с платы контроллера.

Аккуратно поднимите плату из устройства.

Шаг 13

Вставьте кончик лопатки под край резиновой панели кнопок, чтобы начать поднимать её.

Панель кнопок ослабнет и поднимется прямо из корпуса.

Шаг 14

Переместитесь на правую сторону устройства.

Используйте спудгер, чтобы отсоединить разъём шлейфа на основной плате и шлейф джойстика.

Шаг 15

Используйте отвёртку Phillips #00, чтобы отвинтить два винта длиной 5,9 мм.

Аккуратно поднимите плату из устройства.

Шаг 16

Осторожно подденьте силиконовую панель кнопок с помощью лопатки.

Шаг 17

Вставьте кончик спудгера под верхнюю круглую защёлку сверху.

Аккуратно начните поднимать защёлку, чтобы сдвинуть её с пластикового штифта на корпусе, наклоняя кнопку триггера при подъёме, чтобы вытащить её.

Шаг 18

Отвинтите шесть винтов длиной 4,4 мм на кнопках триггеров с помощью отвёртки Phillips #00.

Медленно потяните кнопку триггера, пока она не выйдет из крепления.

Шаг 19

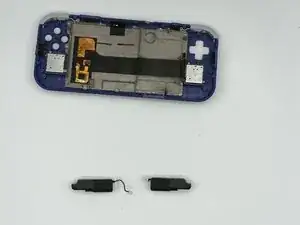

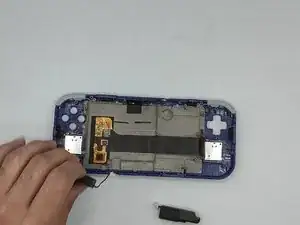

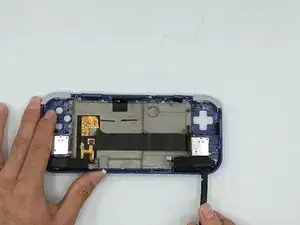

Используя лопатку, снимите два динамика с нижней части устройства, аккуратно поддев их.

Динамики прикреплены двухсторонним скотчем.

Шаг 20

Снимите стики, открутив два винта длиной 3,5 мм при помощи крестовой отвёртки №00.

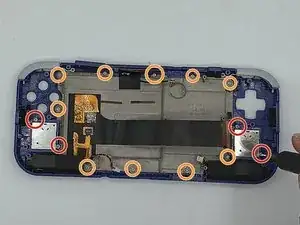

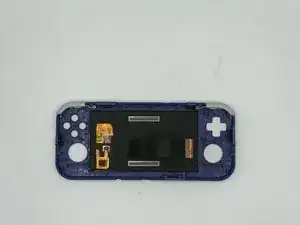

Снимите металлическую заднюю панель с передней части корпуса устройства, открутив десять винтов длиной 3,5 мм с помощью крестовой отвёртки №00.

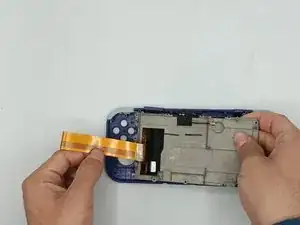

Осторожно отсоедините ленточный кабель от металлической задней панели

Завершение

Чтобы собрать устройство, выполните все действия в обратной последовательности.

Перевод руководства с ifixit.com
