Замена кнопочной панели Retroid Pocket 3

Отключите все кабели, подключённые к Retroid Pocket 3+.

Убедитесь, что заряд устройства составляет 5% или меньше, так как заряженная батарея может быть опасна при проколе.

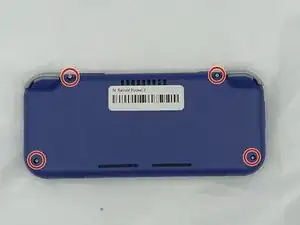

Удалите четыре винта длиной 6 мм на задней крышке устройства с помощью отвертки Torx T5.

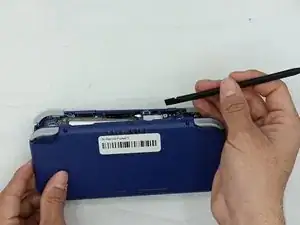

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы аккуратно отподнять заднюю крышку от корпуса устройства.

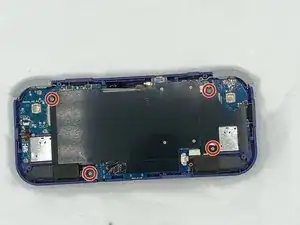

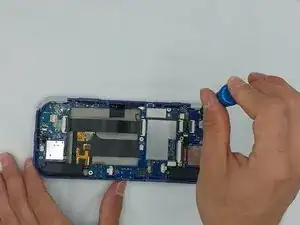

Удалите четыре винта длиной 4.5 мм с помощью крестовой отвертки Phillips #00.

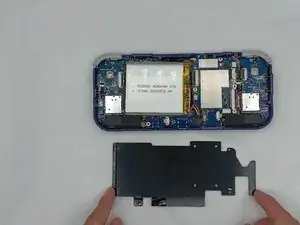

Снимите металлическую пластину.

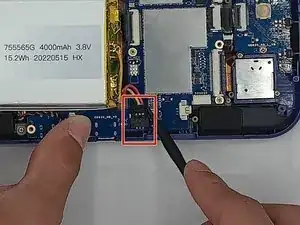

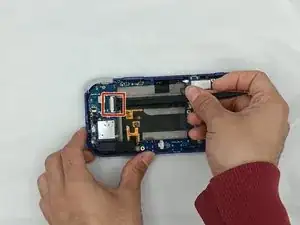

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы отсоединить разъём батареи.

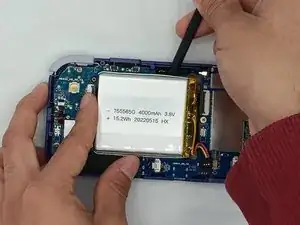

Осторожно приподнимите батарею из корпуса.

Под батареей установлена двусторонняя липкая лента. Аккуратно подденьте лопатку или инструмент для вскрытия под батарею, чтобы ослабить клей. Не сгибайте и не прокалывайте батарею.

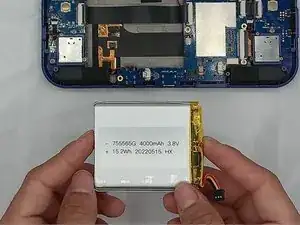

Поднимите и извлеките батарею.

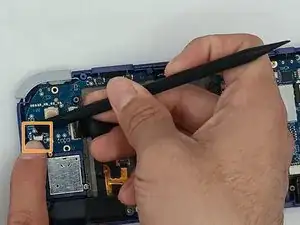

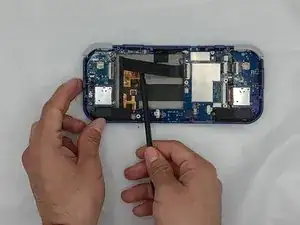

Освободите зажимы ленточных кабелей с помощью лопатки.

Отстегните кабель с левой стороны платы.

Осторожно отведите ленточный кабель вправо, чтобы вынуть его из зажима.

Снимите три винта длиной 5.9 мм с платы контроллера с помощью крестовой отвертки Phillips #00.

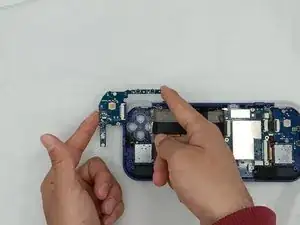

Осторожно выньте плату из устройства.

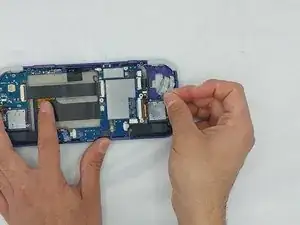

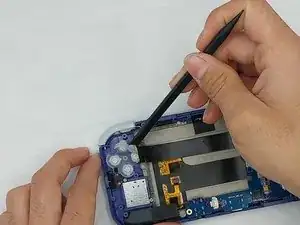

С помощью лопатки подведите её кончик под край резиновой кнопочной панели, чтобы начать подъём.

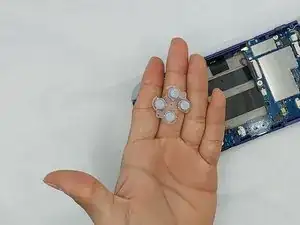

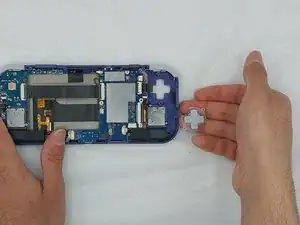

Кнопочная панель ослабнет и выйдет из корпуса прямо вверх.

Перейдите к правой стороне устройства.

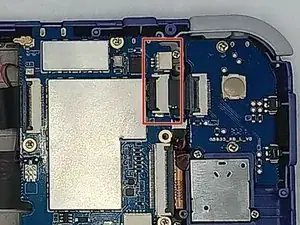

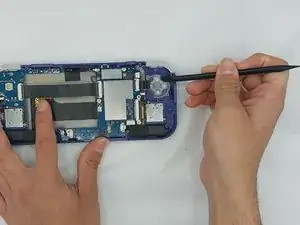

С помощью лопатки разомкните зажим ленточного кабеля, подключённого к основной плате, а также ленточный кабель джойстика.

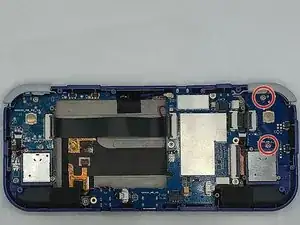

С помощью крестовой отвертки Phillips #00 удалите два винта длиной 5.9 мм.

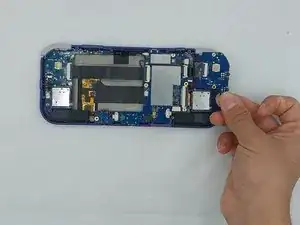

Осторожно выньте плату из устройства.

Осторожно подденьте силиконовую кнопочную панель лопаткой.
