Замена чипов Wi-Fi в Logitech G Cloud

Консоли

Замена чипов Wi-Fi в Logitech G Cloud проста и может быть выполнена за шесть шагов. Вам понадобятся лопатка и отвертка Phillips #00. Внимательно прочтите инструкции перед началом разборки Logitech G Cloud. При удалении внутренней обшивки могут раздаваться громкие щелчки. Чипы Wi-Fi находятся сверху и снизу устройства, помеченные "WiFi". После удаления винтов чипы Wi-Fi должны легко извлекаться.

Шаг 1

Выключите устройство и переверните его так, чтобы экран был обращен вниз.

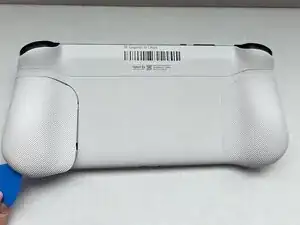

Вставьте открывающую лопатку в шов между задней крышкой и левой рукояткой.

Поддевайте вдоль всего периметра, пока рукоятка полностью не освободится.

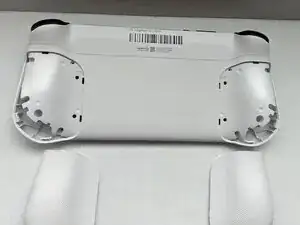

Снимите рукоятку.

Повторите предыдущие три пункта для правой рукоятки.

Шаг 2

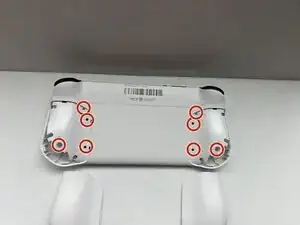

С помощью отвертки Phillips #00 удалите все восемь винтов по 10 мм с задней оболочки, расположенные под рукоятками.

Шаг 3

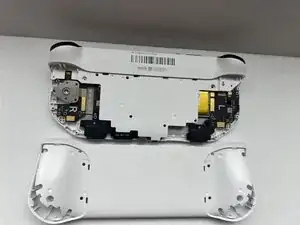

Вставьте открывающую лопатку в шов между средней рамкой и задней оболочкой.

Осторожно подденьте заднюю оболочку вверх, чтобы разделить ее со средней рамкой.

Шаг 4

С помощью отвертки Phillips #00 удалите все семь винтов по 10 мм, которые крепят среднюю рамку.

Шаг 5

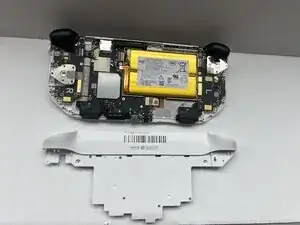

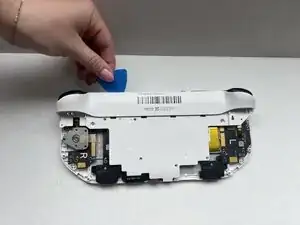

Вставьте открывающую лопатку в шов между средней рамкой и передней оболочкой в верхней части устройства, чтобы разделить внутреннюю обшивку.

Осторожно подденьте среднюю рамку, приподняв открывающую лопатку.

При удалении внутренней обшивки могут слышаться громкие щелчки. Это звук disengaging фиксирующих зажимов.

Шаг 6

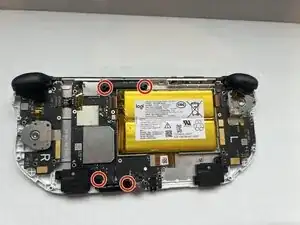

С помощью отвертки Phillips #00 удалите все четыре винта по 10 мм, которые крепят чипы Wi-Fi, расположенные сверху и снизу устройства.

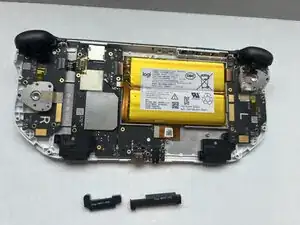

Извлеките чипы Wi-Fi пальцами.

Заключение

Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Сдайте ваши электронные отходы в переработку, сертифицированную

Перевод руководства с ifixit.com
