Замена кнопок управления Miyoo Mini Plus

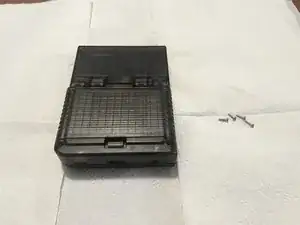

Положите устройство экраном вниз на рабочую поверхность.

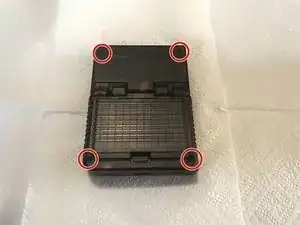

Используйте крестовую отвёртку №1, чтобы вывернуть четыре винта длиной 1,8 мм.

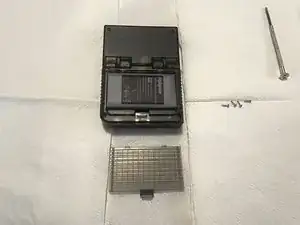

Снимите крышку отсека батареи.

Пластина батареи может быть плотной, но чрезмерное усилие может повредить её.

Осторожно приподнимите батарею из разъёма, не тяните за соединение. Батарея останется подключённой к консоли.

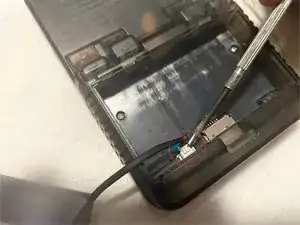

Чтобы отключить батарею, проследите за проводами до разъёма и аккуратно извлеките коннектор непосредственно из гнезда.

Отключение батареи от разъёма может быть затруднительным. НЕ ТЯНИТЕ ЗА ПРОВОДА. Тянуть за провода опасно — это может привести к их повреждению. Рекомендуется использовать тонкий и неострый инструмент, чтобы аккуратно поддеть коннектор из разъёма.

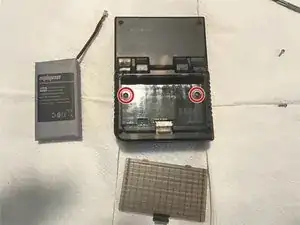

Выкрутите два винта с крестообразным шлицем внутри отсека батареи.

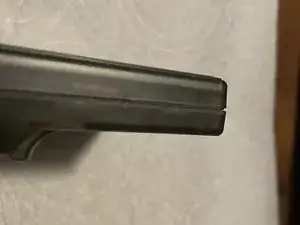

Вставьте тонкий инструмент для поддевания в зазор и аккуратно подденьте корпус по периметру, пока две половинки не разойдутся.

Чрезмерное усилие может привести к поломке защёлок на боковых сторонах консоли. Иногда отделить половинки сложно, но изменение угла поддевания поможет лучше, чем применение дополнительного усилия.

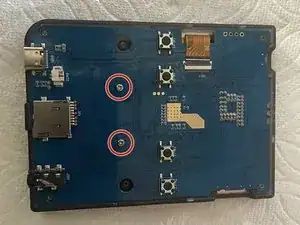

Выкрутите два винта с крестообразным шлицем на материнской плате.

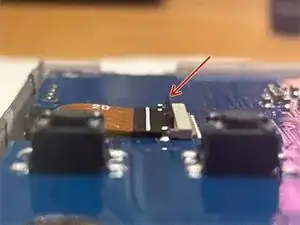

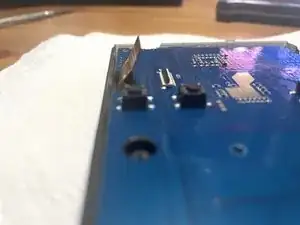

Отсоедините ленточный кабель от консоли. Для этого необходимо открыть маленький чёрный фиксатор, который удерживает кабель на месте. Чтобы открыть зажим, просто поднимите чёрный фиксатор в вертикальное положение.

Вытяните кабель влево, чтобы извлечь его из разъёма.

Не тяните за ленточный кабель слишком сильно — это может привести к необратимому повреждению консоли. После разблокировки чёрного фиксатора кабель должен легко выйти из разъёма.

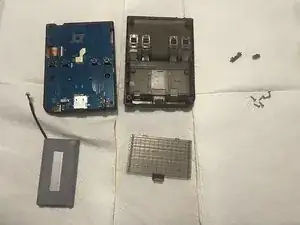

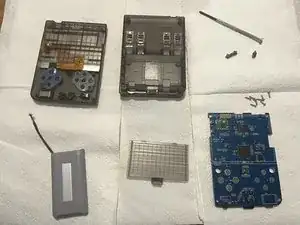

Извлеките материнскую плату из передней части корпуса. Могут присутствовать следы клея, мешающие её извлечению, но плату можно аккуратно вынуть, потянув за края.

При извлечении платы кнопка питания и кнопки громкости могут выпасть, поскольку они не прикреплены непосредственно к платам. Чтобы не потерять эти детали, просто извлеките их заранее и временно уберите в безопасное место до извлечения материнской платы.

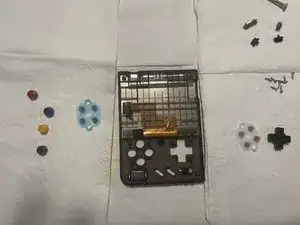

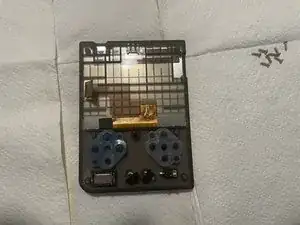

Теперь вы можете увидеть тыльную сторону кнопок управления. Извлеките центральную кнопку, кнопки «Старт» и «Выбор» — они легко выходят, и замените их новыми.

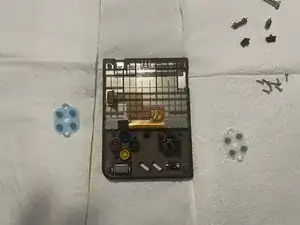

Если вы хотите заменить направляющие и экшн-кнопки, снимите силиконовые колпачки. После этого сами кнопки легко выйдут и будут готовы к замене.
