Разборка MODRETRO Chromatic

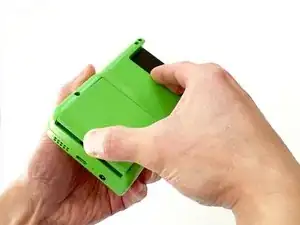

Чтобы снять крышку батарейного отсека, нажмите вверх на защёлку крышки батарейного отсека. Крышка откроется.

Снимите крышку батарейного отсека и отложите в сторону.

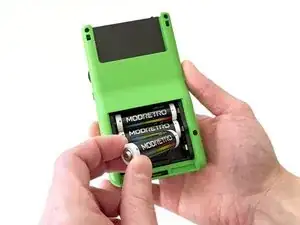

Извлеките батарейки.

Всегда извлекайте батарейки перед работой с вашим Chromatic!

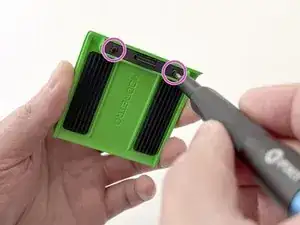

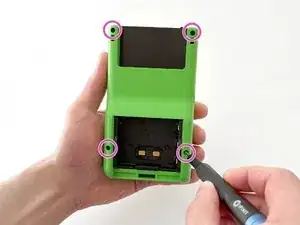

Удалите винты задней крышки (x4) при помощи отвертки Tri-wing Y1.

Подойдёт также Tri-wing Y1.5 для всех винтов.

Винты возле верхней части имеют другую длину, чем винты возле нижней части корпуса.

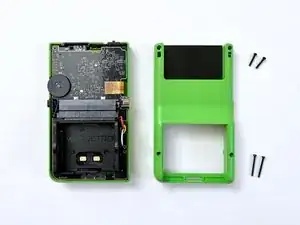

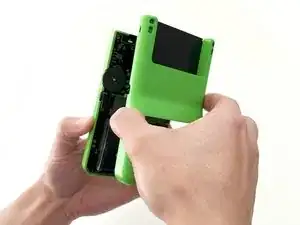

Снимите заднюю крышку, отодвинув её от устройства.

Снимите кнопку меню, поддев и сняв её с штыря. Она снимается с небольшим усилием.

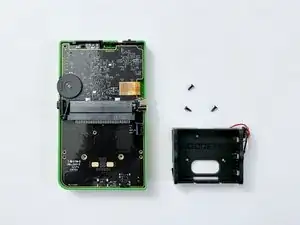

Удалите винты лотка для батарей (x3) при помощи отвертки Tri-wing Y1.

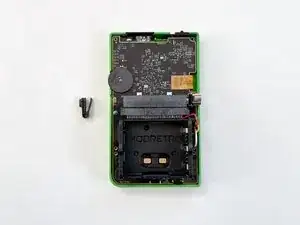

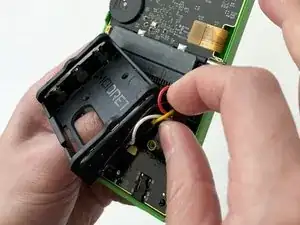

Отсоедините разъём лотка для батарей.

Полезно слегка прижать печатную плату свободной рукой, пока вы отсоединяете разъём.

Удалите винт печатной платы (x1) при помощи отвертки Tri-wing Y1.

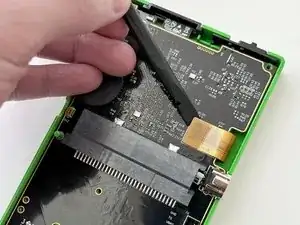

Осторожно отсоедините плёночный кабель ЖК-экрана от печатной платы.

Обращайтесь бережно!

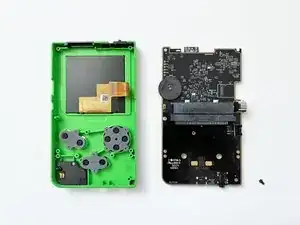

Аккуратно извлеките печатную плату из передней панели корпуса.

Подъём под небольшим углом поможет легче очистить разъём наушников внизу. Это также важно при сборке.

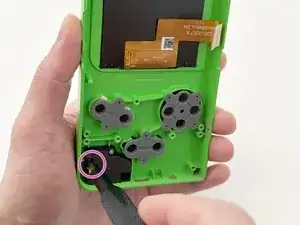

Удалите винт модуля динамика (x1) при помощи отвертки Tri-wing Y1.

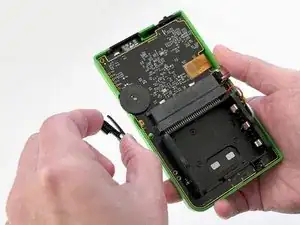

Осторожно извлеките модуль динамика из передней панели корпуса.

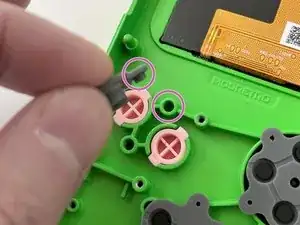

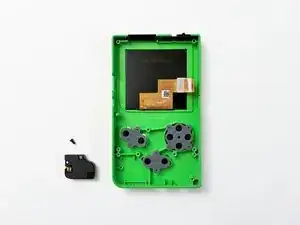

Извлеките резиновые мембраны кнопок (x3) из их гнёзд.

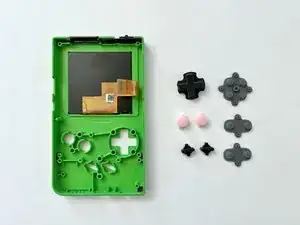

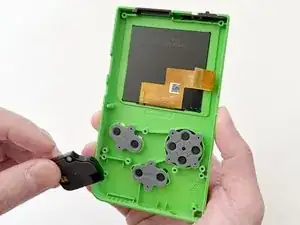

Снимите кнопки и крестовину с корпуса пинцетом или вручную. Если перевернуть корпус, они выпадают свободно.

Кнопки легко извлекаются после удаления мембран.

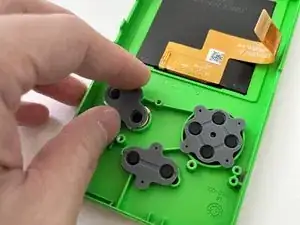

При повторной установке резиновых мембран кнопок убедитесь, что выступающие элементы мембран надёжно садятся в гнёзда на корпусе.

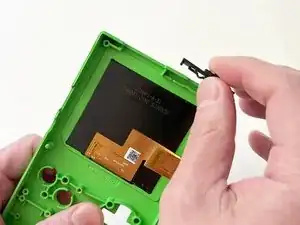

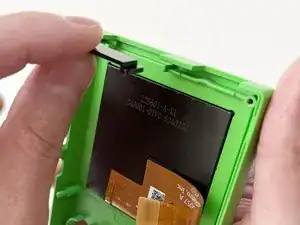

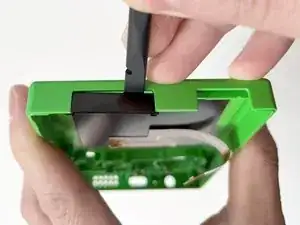

Аккуратно отделите ИК-окно, вставив пластиковую монтажную лопатку между ИК-окном и передней панелью корпуса и слегка поддев.

Установка ИК-окна:

Обратите внимание, что сторона с кромкой вставляется в переднюю панель первой.

Нажмите плотно, пока оно полностью не сядет в корпус.

Если ИК-окно сидит свободно, ориентация неверна. Посадка должна быть плотной.

Снимите переключатель питания, отодвинув его от передней панели корпуса. Он снимается с небольшим усилием.

При сборке переключателя питания убедитесь, что он вставлен в положение OFF.

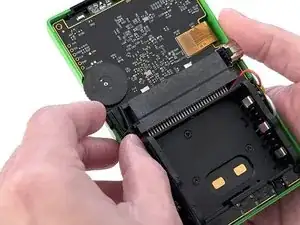

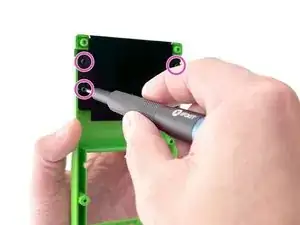

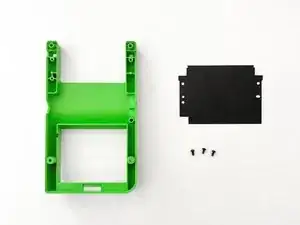

Удалите винты держателя картриджа (x3) при помощи отвертки Tri-wing Y1.

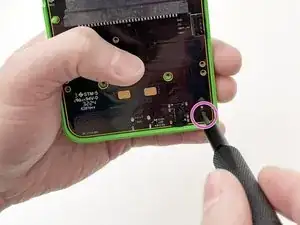

Удалите винты (x2), фиксирующие крышку защёлки, при помощи отвертки Tri-wing Y1.

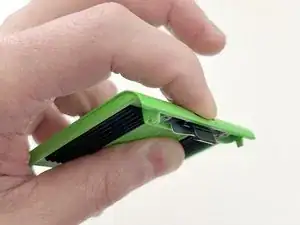

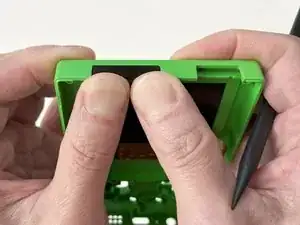

Снимите пружину пластинки двери, полностью нажав на защёлку крышки батарейного отсека. Пружина должна выпрыгнуть.

Используйте монтажную лопатку, если пружина не выходит полностью.

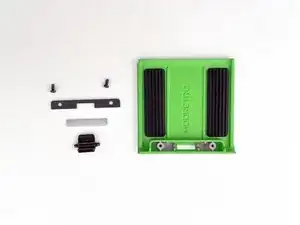

После удаления пружины защёлку крышки батарейного отсека можно вынуть без сопротивления через нижнюю сторону крышки батарейного отсека.
