Замена индикатора питания Game Boy Color
Это руководство покажет, как отремонтировать индикатор питания Game Boy Color. Индикатор питания светится красным, когда устройство включено, указывая на то, что питание подаётся.
Шаг 1
Найдите отсек для батареек на задней панели Game Boy Color.
Нажмите на защёлку и откиньте крышку вниз и наружу, чтобы снять крышку батарейного отсека.
Шаг 2
Извлеките батарейки из отсека.
Шаг 3
С помощью отвёртки Y1 отвинтите шесть винтов на задней панели устройства, как показано на фото. Два нижних винта находятся внутри батарейного отсека.
Шаг 4
Аккуратно приподнимите и отделите заднюю часть корпуса от остальной части устройства. Теперь у вас снята задняя крышка!
Шаг 5
С помощью крестовой отвёртки #1 отвинтите 3 винта, показанных на фото.
Шаг 6
Аккуратно поднимите материнскую плату из передней части корпуса.
Шаг 7

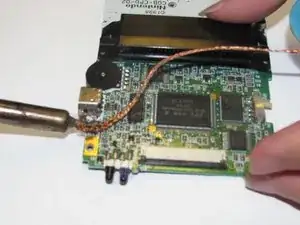

Отпаивайте и удалите светодиод с печатной платы.
Шаг 8

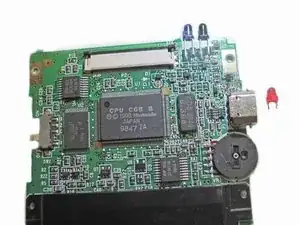

Вставьте новый светодиод в печатную плату.
Убедитесь, что светодиод установлен в правильной полярности. Более длинная ножка светодиода — положительный контакт, более короткая ножка — отрицательный.
Положительный вывод должен проходить через отверстие, ближайшее к краю печатной платы.
Шаг 9

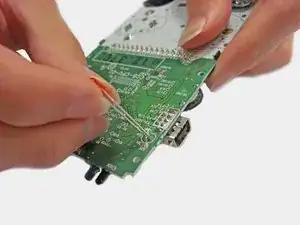

Запаяйте выводы нового светодиода к печатной плате.
Шаг 10

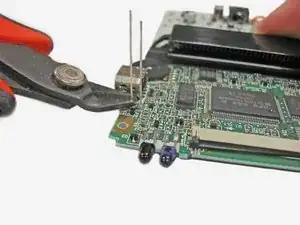

Обрежьте излишки ножек светодиода кусачками для провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
