Замена динамиков PSP 1000

Положите PSP перевёрнутой так, чтобы задняя сторона была обращена к вам.

Найдите кнопку корпуса батареи на задней левой стороне PSP.

Нажмите на кнопку и снимите крышку батарейного отсека.

С помощью пальца извлеките батарею вверх из корпуса, как показано.

Выверните четыре показанных винта крестовой отверткой Phillips #00.

Вам потребуется отодвинуть гарантийную наклейку, чтобы получить доступ к винту в нижнем левом углу.

Снимите винт с нижней стороны PSP. Держите его отдельно от остальных винтов.

Снимите винты с задней правой стороны в отверстиях.

Осторожно отделите наружный пластиковый корпус от остальной части устройства, как показано.

Плата кнопок у основания ЖК-экрана удерживается двумя защёлками.

Подденьте эти защёлки над выступами с помощью инструмента для вскрытия PSP. Это отпустит защёлки.

Плата кнопок по-прежнему прикреплена к PSP ленточным кабелем!

Ленточный кабель платы кнопок зажат защёлкой. Поднимите защёлку вверх, отводя её от кабеля.

Оттяните кабель от защёлки.

ЖК-экран удерживается рамкой с аналогичными защёлками. Вставьте тонкий инструмент между защёлкой и экраном и осторожно подденьте их, одновременно начиная поднимать экран.

ЖК-экран всё ещё соединён ленточными кабелями. Осторожно приподнимите экран, чтобы не повредить их.

Тонкий ленточный кабель открывается с противоположной стороны входа кабеля. Откройте защёлку в сторону ленточного кабеля. Защёлка поднимется и освободит кабель. Поместите инструмент за чёрной частью, затем подденьте чёрную пластиковую деталь вверх.

Широкий ленточный кабель открывается с той же стороны, к которой он присоединён, и открывается от кабеля.

Обе эти защёлки — чёрные элементы.

Аккуратно оттяните ленточные кабели от защёлок. Теперь ЖК-экран можно снять.

При повторной сборке — будьте осторожны при защёлкивании. Малую защёлку очень легко сломать.

Выверните винты сверху и снизу рамки. Обязательно запоминайте, откуда вы извлекли каждый винт.

После удаления винтов нижняя часть рамки ЖК-экрана приподнимется.

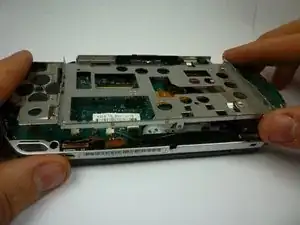

Откройте привод UMD, затем сдвиньте верхнюю часть рамки ЖК-экрана слегка вправо, одновременно вытягивая её наружу.

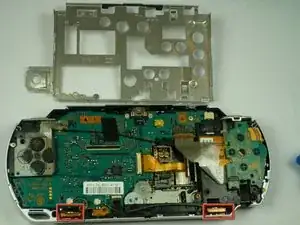

Теперь динамики будут обнажены.

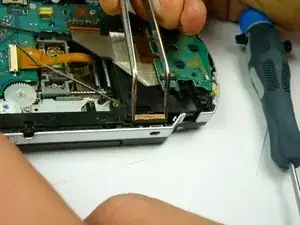

Динамики должны соскальзывать довольно легко; для начала их можно поддеть пинцетом.

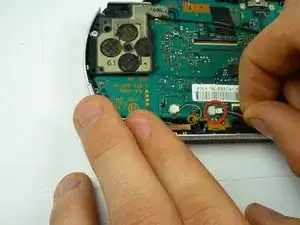

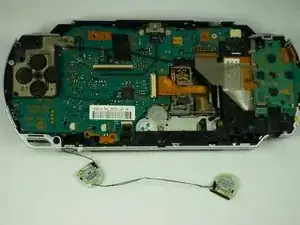

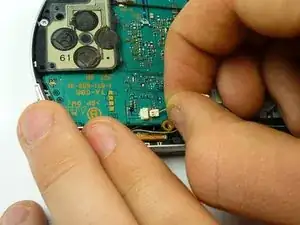

Осторожно отсоедините динамики от разъёма. Динамики полностью отсоединены, когда они вынуты из логической платы.
