Замена материнской платы PSP 1000

Консоли

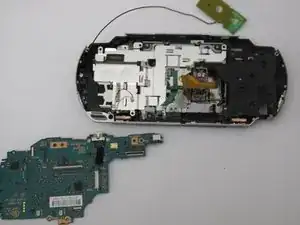

В этом руководстве я подробно опишу пошаговый процесс замены материнской платы PSP 1000. Для выполнения замены не требуется предварительный опыт — процесс короткий и простой. PSP 1000 была впервые выпущена в 2005 году, и за прошедшие годы устройство значительно износилось. Основная цель этого руководства — заменить повреждённую или изношенную материнскую плату, поскольку само устройство опережало своё время, но детали изношены через 16 лет. Подготовьте свободный стол и необходимые инструменты для лёгкой и простой разборки устройства. Внимательно прочитайте шаги и работайте с устройством указанными инструментами.

Шаг 1

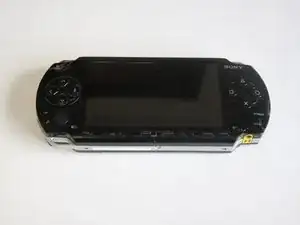

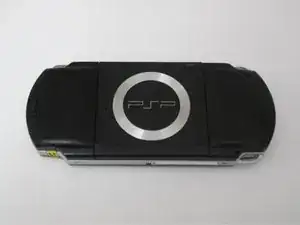

Отключите все внешние кабели от устройства и положите устройство лицевой стороной вниз на ровную поверхность.

Шаг 2

Снимите крышку отсека батареи, расположенную на левой стороне.

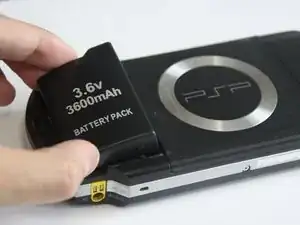

Извлеките батарею из устройства.

Шаг 3

С помощью плоского инструмента снимите гарантийную наклейку. Снятие этой наклейки откроет доступ к двум винтам.

Шаг 4

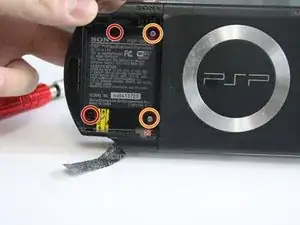

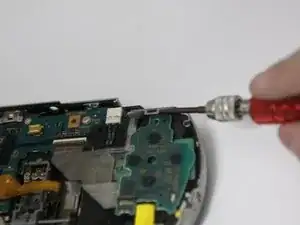

Отверткой Phillips #00 отверните два чёрных винта 5.2 мм, отмеченные красным.

Отверните два серебристых винта 2.4 мм, отмеченных оранжевым.

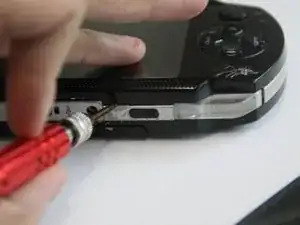

Отверните серебристый винт 4.4 мм, отмеченный жёлтым, в нижней части корпуса.

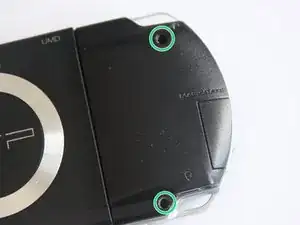

Отверните два чёрных винта 5.4 мм, отмеченных зелёным, на задней стороне корпуса.

Шаг 5

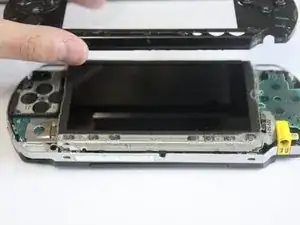

Используйте пластиковый монтажный инструмент, чтобы аккуратно отжать лицевую панель устройства.

Будьте осторожны при отжатии лицевой панели, чтобы не треснуть и не поцарапать её.

Шаг 6

Снимите верхние левую и правую кнопки-триггеры, просто выдернув их наружу.

Шаг 7

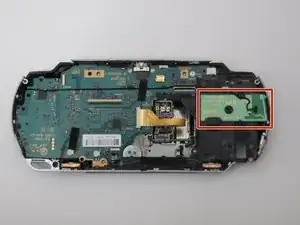

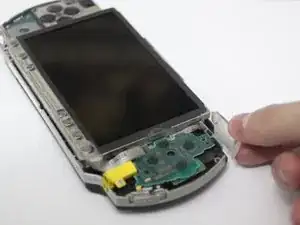

С помощью пластикового монтажного инструмента приподнимите левую сторону нижней платины, где расположены кнопки "home", "start", "pause" и регулировки громкости.

Шаг 8

Отключите ZIF-разъём (разъём с нулевым усилием вставки), разблокировав фиксирующий язычок с помощью пластикового монтажного инструмента.

Шаг 9

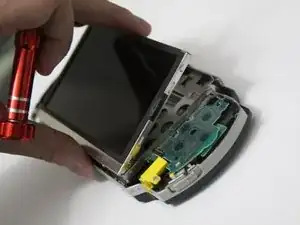

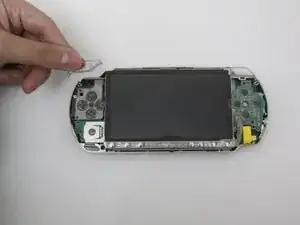

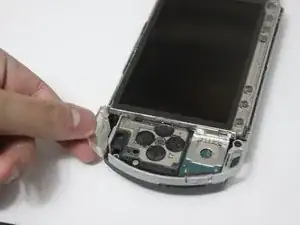

С помощью пластикового монтажного инструмента приподнимите ЖК-экран из-под металлических скоб.

Начинайте с нижней части экрана для более эффективного снятия.

Будьте очень осторожны, экран очень хрупкий.

Шаг 10

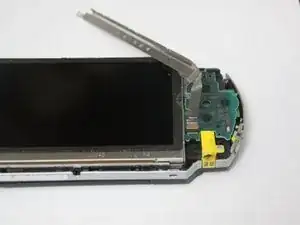

Используйте пластиковый монтажный инструмент, чтобы разблокировать все ленточные кабели, соединяющие ЖК-экран с материнской платой.

Шаг 11

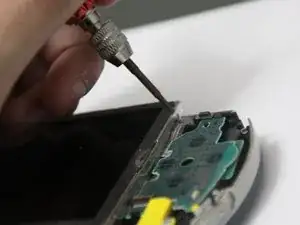

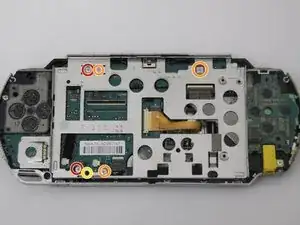

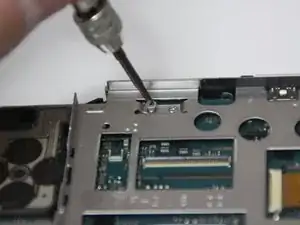

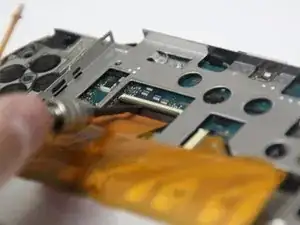

Отверткой Phillips #00 отверните два серебристых винта 4.2 мм, отмеченных красным.

Отверните три серебристых винта 3 мм, отмеченных оранжевым.

Отверните чёрный винт 4.2 мм, отмеченный жёлтым.

Шаг 12

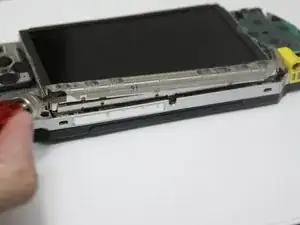

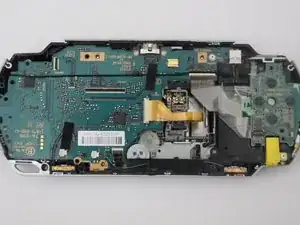

После удаления всех винтов аккуратно поднимите металлическую рамку снизу.

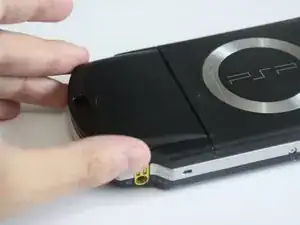

Если возникает сопротивление, сдвиньте кнопку открытия на верхней части устройства — она может быть зацеплена за рамку.

Шаг 13

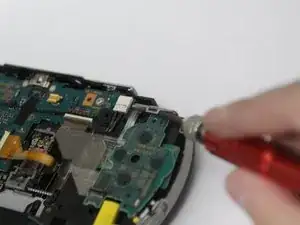

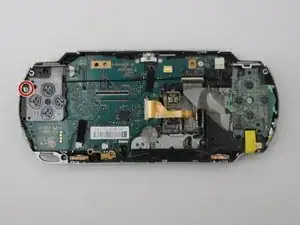

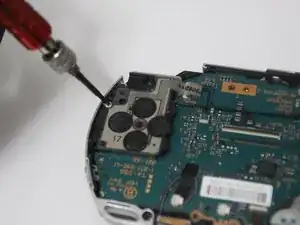

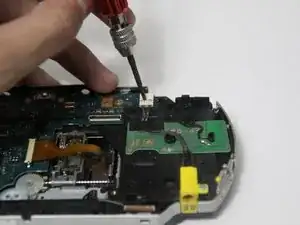

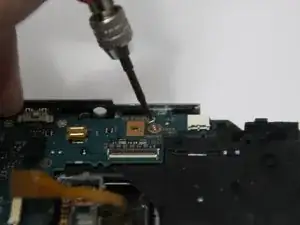

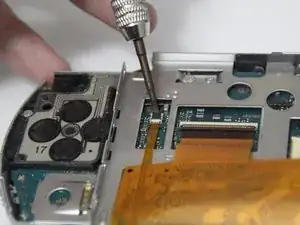

Отверткой Phillips #00 отверните один винт 4.4 мм, удерживающий крестовину (D-Pad).

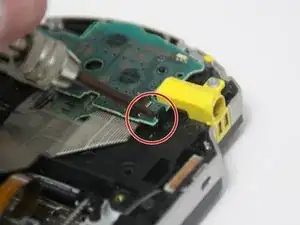

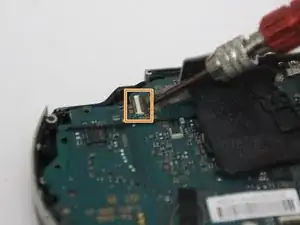

Под крестовиной разблокируйте ZIF-разъём, фиксирующий ленточный кабель, с помощью пластикового монтажного инструмента.

Шаг 14

С помощью пластикового монтажного инструмента разблокируйте маленькую чёрную защёлку, расположенную под платой.

Шаг 15

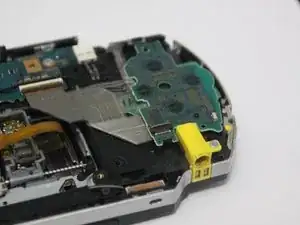

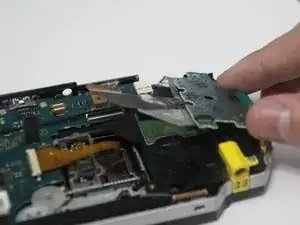

С помощью пластикового монтажного инструмента снимите стальную скобу под правым триггером.

Шаг 16

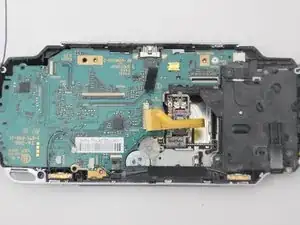

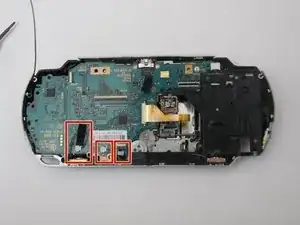

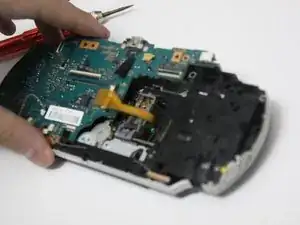

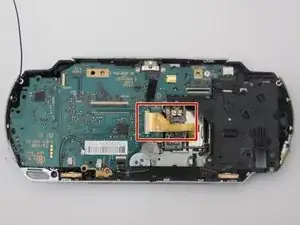

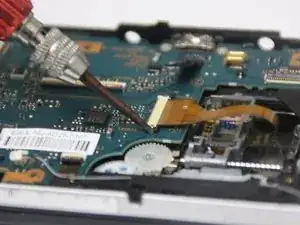

Используйте пластиковый монтажный инструмент, чтобы разблокировать все ZIF-разъёмы и отключить все кабели от материнской платы.

Шаг 17

С помощью пластикового монтажного инструмента отстегните кабель от платы и начните удалять всю ленту, фиксирующую кабели.

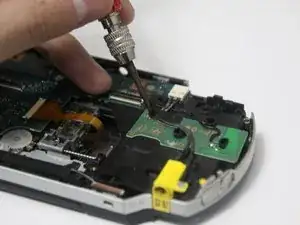

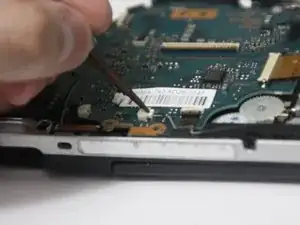

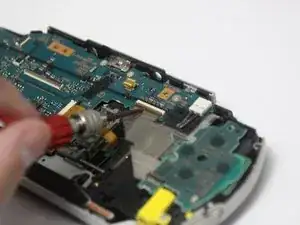

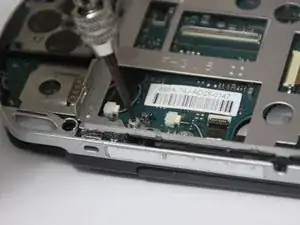

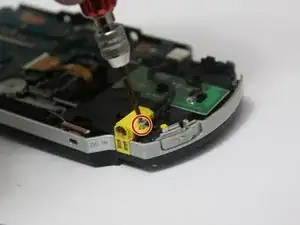

Отверткой Phillips #00 отверните один винт 1.5 мм в нижнем правом углу разъёма питания, чтобы снять кабель.

Шаг 18

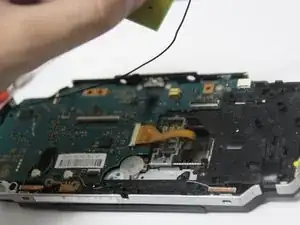

Над кабелем питания для зарядки находится беспроводная антенна. Аккуратно приподнимите и разместите беспроводную антенну с левой стороны, так как её нельзя полностью снять.
