Замена кнопки B на Nintendo NES Advantage

Консоли

Если у вас возникли проблемы с кнопкой B на вашем Nintendo NES Model NES-026 Advantage, вам нужно будет её снять, чтобы выяснить возможные неисправности.

Кнопка B используется для отправки команд на устройство. Вам необходимо удалить кнопку B, если она застряла в нажатом положении или слишком жесткая для движения.

Перед началом работы над данным руководством убедитесь, что устройство отключено от внешних источников питания.

Шаг 1

Снимите четыре липкие подкладки с дна устройства.

Если подкладки прилипли, используйте лопатку для их снятия.

Шаг 2

Уберите шесть винтов длиной 8 мм с дна устройства с помощью отвертки Phillips #0.

Используйте руки, чтобы отстегнуть заднюю панель от контроллера.

Шаг 3

Снимите три винта длиной 14 мм с серого перекрестка с помощью отвертки Phillips #0.

Поднимите серый компонент от устройства.

Шаг 4

Поднимите черный провод и отодвиньте его в сторону.

Шаг 5

Снимите два металлических ручки на передней панели устройства.

Открутите две металлические гайки с помощью плоской отвертки.

Удалите каждую металлическую гайку и шайбу с помощью пинцета.

Шаг 6

Снимите оставшиеся три винта длиной 8 мм с печатной платы с помощью отвертки Phillips #0.

Удалите серебряный крепеж с верхней части печатной платы.

Шаг 7

Извлеките печатную плату из контроллера.

Шаг 8

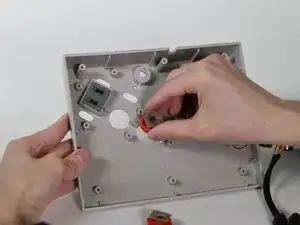

Удалите кнопку B из корпуса (или с печатной платы, если она застряла).

Заключение

Чтобы собрать ваше устройство,

Перевод руководства с ifixit.com
