Замена кнопок Mad Catz Street Fighter IV Fight Stick
Если кнопки на вашем аркейд-стике залипают, стали хуже реагировать или пропускают нажатия, это руководство покажет, как быстро заменить их, чтобы вы могли вернуться к игре.
Кнопки аркадного типа работают по простому принципу включения/выключения: кнопка срабатывает, когда нажата достаточно глубоко, чтобы замкнуть внутреннюю электрическую цепь. Со временем пружины внутри кнопок могут терять упругость или становиться менее отзывчивыми из-за естественного износа. Замена кнопок обычно устраняет большинство проблем с вводом.
Хотя это руководство ориентировано на вариант аркейд-стика Mad Catz Street Fighter IV Fight Stick, его также можно использовать для замены кнопок на любом фронтально загружаемом аркейд-контроллере, оборудованном защёлкивающимися кнопками Sanwa OBSF 30 мм.
Перед началом убедитесь, что контроллер отключён от ПК или консоли.
Шаг 1

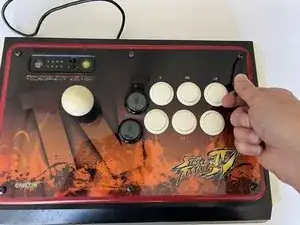

Разместите контроллер на ровной поверхности лицевой стороной к себе, как при обычном использовании.

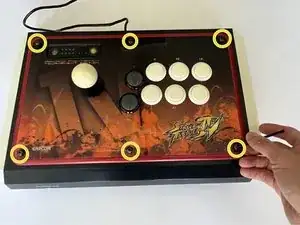

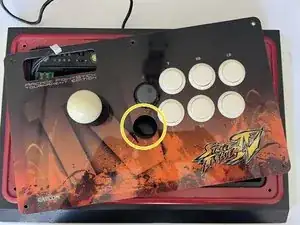

Используйте шестигранный ключ 3 мм, чтобы вывернуть все шесть винтов, расположенных сверху.
Шаг 2

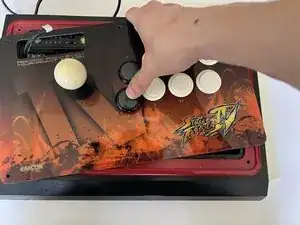

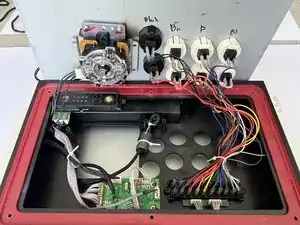

Поднимите верхнюю крышку вверх и от себя.
Не тяните и не дергайте крышку — она соединена с контроллером несколькими кабелями, которые могут быть вырваны или повреждены.

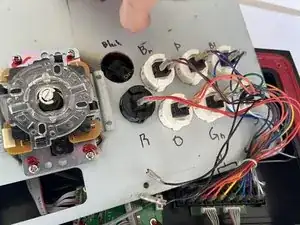

Если вы меняете несколько кнопок, обязательно обратите внимание на цвета проводов и/или пометьте каждую пару маркером.
Шаг 3

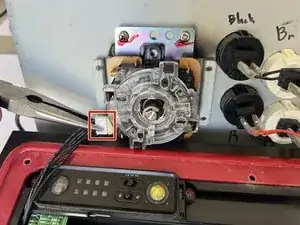

Используйте тонкогубцы, чтобы ослабить соединение рычага с платой — 4-контактный разъём.

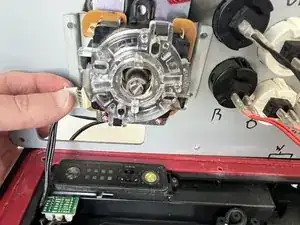

Когда оно ослаблено, отсоедините разъём вручную, чтобы минимизировать риск случайного повреждения пластикового адаптера.
Шаг 4
Полностью переверните крышку, оставив рычаг внутри корпуса.

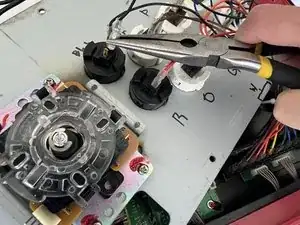

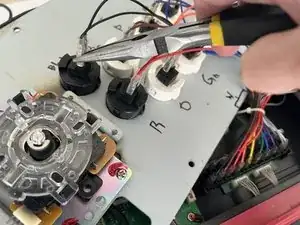

Используйте плоскогубцы, чтобы аккуратно сжать и отсоединить штекерные клеммы, расположенные у основания кнопки, которую вы собираетесь заменить.
Шаг 5

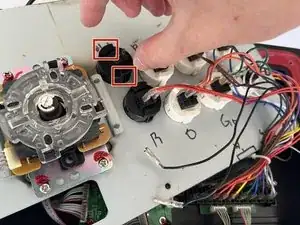

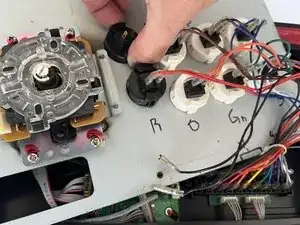

Снимите кнопку, одновременно сжав обе защёлки по бокам и осторожно нажав вниз, чтобы освободить её.
Шаг 6

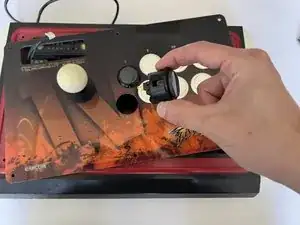

Установите новую кнопку, осторожно вдавив её в отверстие до щелчка.
Шаг 7
Подключайте провода кнопок в любом порядке.

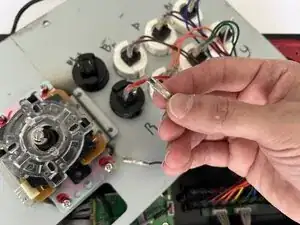

Оттяните пластиковую оплётку, чтобы открыть штекерную клемму.
Нажмите штекер на контакт кнопки до полного покрытия клеммой, затем наденьте пластиковую оплётку так, чтобы она надёжно закрывала соединение.
Шаг 8

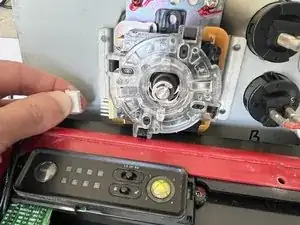

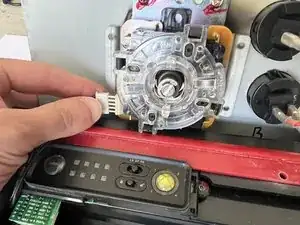

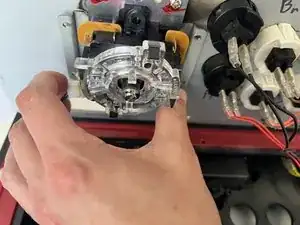

Подсоедините связь рычага, совместив пластиковый адаптер с контактами, убедившись, что всё правильно расположено, так как контакты легко гнутся.
Вдавите его на место, используя большой палец на противоположном конце стика как упор. Вдавливайте до уровня, пока металл полностью не будет закрыт.
Шаг 9
Верните крышку в исходное положение.
Сначала вручную вверните винты, чтобы обеспечить правильное выравнивание.
Закрепите крышку, затянув винты шестигранным ключом 3 мм до плотного прилегания.
Заключение
Чтобы собрать устройство снова, выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
