Замена магнитного позиционного датчика базового блока Simagic Alpha Mini Direct Drive
Используйте это руководство, чтобы устранить потерю мощности, вызванную смещённым датчиком в базовом блоке Simagic Alpha Mini Direct Drive.
Частое использование может сместить позиционный датчик, снижая его выходную мощность, что дополнительно усугубляется вращением моторов во время работы. В результате может измениться инерция и демпфирование базового блока, что приведёт к ухудшению работы оборудования.
Перед началом убедитесь, что прошивка Simagic обновлена, а параметры FFB (силовая обратная связь) правильно откалиброваны.
Наряду с выполнением этих инструкций, следует обратиться к руководству пользователя этого устройства, чтобы установка и использование проходили быстро и удобно, соблюдая правила безопасной эксплуатации.
Шаг 1

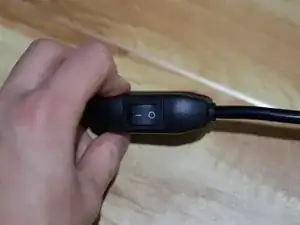

Перед подключением или отключением базового блока убедитесь, что разъём питания выключен. Оставление питания включённым при подключении или отключении кабеля питания может повредить устройство.
Выключите питание.
Шаг 2

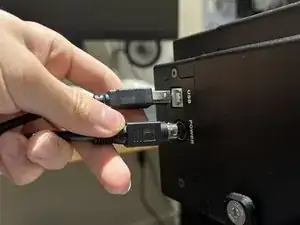

Отключите все кабели от базового блока.
Шаг 3

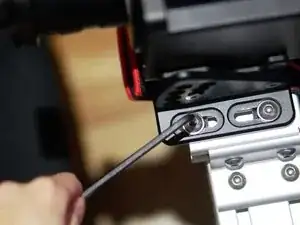

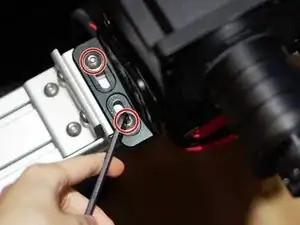

Используйте шестигранный ключ 2,5 мм, чтобы снять два винта 10 мм, которые соединяют базовый блок с монтажной пластиной.
Шаг 4

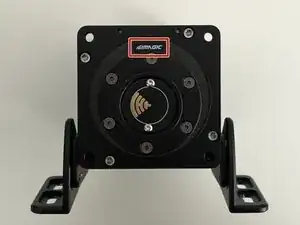

Положите базовый блок лицевой стороной вверх, убедившись, что логотип «Simagic» находится сверху.
Шаг 5

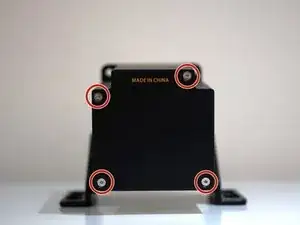

Поверните базовый блок на 180 градусов так, чтобы болты на задней части устройства были обращены к вам.

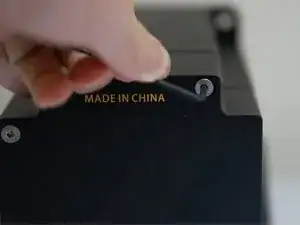

Используйте шестигранный ключ M3 2,5 мм, чтобы удалить четыре винта 4 мм.
Шаг 6

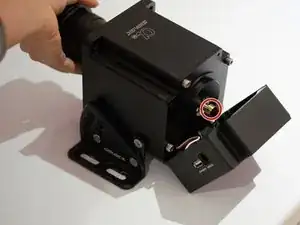

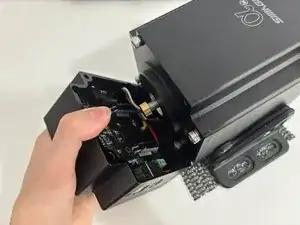

Откройте крышку электронного отсека.
При открытии крышки электронного отсека будьте осторожны, чтобы не отсоединить и не порвать провода, соединяющие крышку с базовым блоком.
Шаг 7

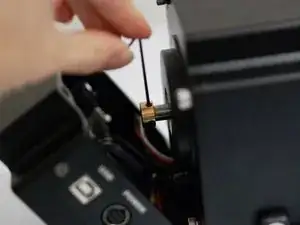

Используйте шестигранный ключ M1 1,5 мм, чтобы вывернуть два винта 5 мм, фиксирующие задний магнит.
Шаг 8

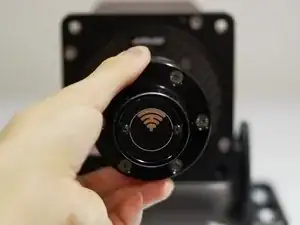

Поверните вал руля так, чтобы символ Wi‑Fi был направлен вверх.
На этой фотографии базовый блок был повернут на 180 градусов. Однако, если ваше рабочее место это позволяет, оставьте устройство задней частью к себе, как в предыдущем шаге.
Шаг 9

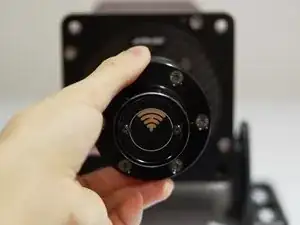

Убедитесь, что символ Wi‑Fi, расположенный на передней части базового блока, направлен строго вверх перед поворотом магнита.
Поверните магнит по часовой стрелке до тех пор, пока одно из отверстий под винт не окажется сверху, а другое — справа, чтобы выровнять позиционный датчик (магнит).
Шаг 10
Используйте шестигранный ключ M1 1,5 мм, чтобы затянуть два винта 5 мм и зафиксировать датчик в положении.
Шаг 11

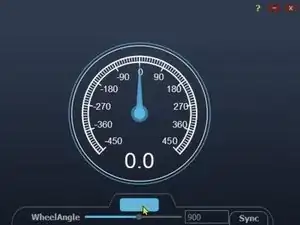

Чтобы проверить правильность выравнивания датчика, запустите приложение Alpha Manager. На последующем экране убедитесь, что значение руля равно 0.0.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
