Замена джойстика и кнопок Qanba Crystal
Если вы хотите настроить детали вашего Qanba Crystal, то это руководство для вас. В этом руководстве мы покажем, как заменить кнопки, джойстик и оформление на этом контроллере.

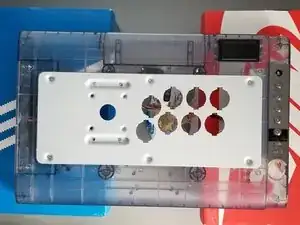

Как контроллер, так и металлическая пластина на его нижней части тяжелые, и в этом руководстве вам понадобится несколько раз перевернуть контроллер, поэтому рекомендуется подготовить рабочее место. Также рекомендуется использовать две коробки (подойдут обувные коробки), чтобы поддерживать контроллер, так как это поможет избежать потенциальных повреждений джойстика.
Шаг 1

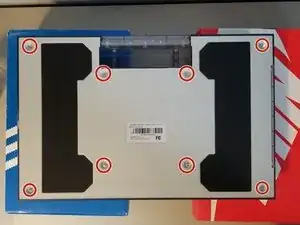

Используйте крестовую отвертку #1, чтобы удалить восемь винтов длиной 20 мм.

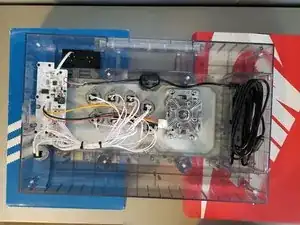

Снимите металлическую пластину, чтобы получить доступ к внутренним компонентам устройства.
Шаг 2

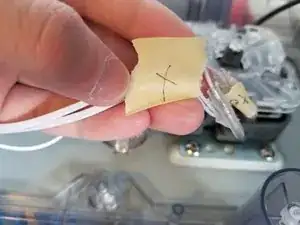

Рекомендуется сделать фотографию или пометить кабели малярным скотчем, так как это поможет в процессе сборки.

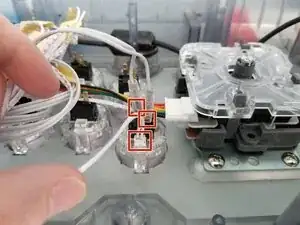

Каждая кнопка имеет три кабеля, отключите их от каждой кнопки.

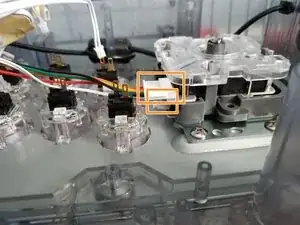

У джойстика есть два кабеля, отключите оба.
Использование антистатических пинцетов может помочь при отключении кабелей.
Шаг 3

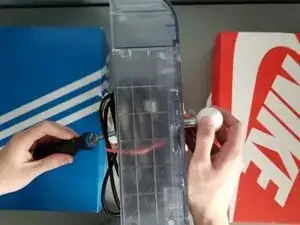

Используйте крестовую отвертку #1, чтобы удалить четыре винта длиной 10 мм.
Используйте плоскую отвертку, чтобы удерживать винт на месте.
Скрутите шарик джойстика, удерживая винт на месте с помощью отвертки.
Снимите джойстик и все его компоненты.
Шаг 4

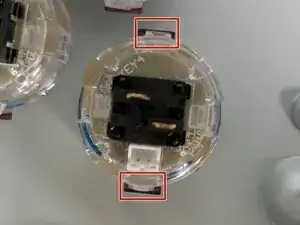

Нажмите на вкладки сверху и снизу кнопок, чтобы снять их.
Контуры кнопок острые, будьте осторожны при их снятии.
Шаг 5
Переверните контроллер.

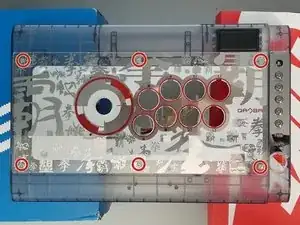

Снимите шесть блестящих наклеек и их эпоксидный клей с контроллера.
Удалите шесть винтов #1 под наклейками.

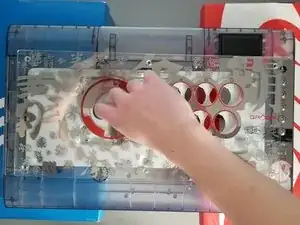

Снимите акриловую панель.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
