Разбор Wii Balance Board
Шаг 1

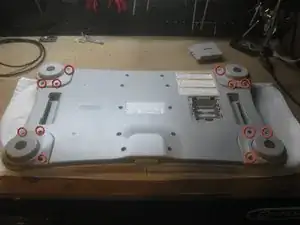

Открутите эти винты Philips #1 и оставьте их в пластиковых подставках для ног.
Шаг 2

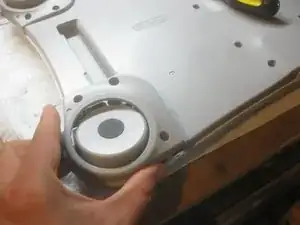

Убедите подставки для ног и положите их в сторону.
Шаг 3

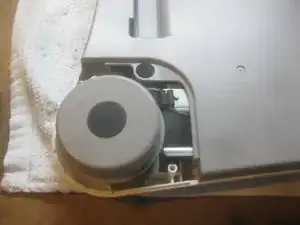

Снимите четыре ноги и положите их в сторону.
Шаг 4
Удалите эти винты Philips #1 и оставьте их в гнездах.
Шаг 5

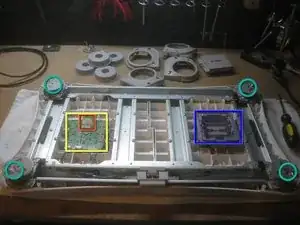

Поднимите серую оболочку и положите в сторону, чтобы увидеть:
Модуль ADC и логическая плата
Bluetooth модуль
Тензодатчики
Держатель батареи
Шаг 6
Модуль ADC и логическая плата содержат:
Bluetooth модуль
Разъем кнопки питания
Разъем для батареи и кнопки синхронизации
Соединения тензодатчиков в мосте Уитстона
Верхнее соединение для каждого из четырех мостовых соединений — это земля; относительно этого два средних соединения должны быть на уровне 1,2 ВDC, а нижнее — на уровне 2,7 ВDC.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
