Замена материнской платы NFC-ридера Nintendo 3DS
Адаптер NFC для 3DS — это внешнее устройство, которое добавляет возможность использования Amiibo для старых моделей семейства 3DS. В этом руководстве показан разбор адаптера NFC для Nintendo 3DS. Номер модели: CTRAFGWA.
Адаптер NFC — очень простое устройство для разборки. Адаптер содержит кнопку, инфракрасный ползунок, подсвечиваемую пластиковую деталь и материнскую плату.
Шаги 8 включают извлечение материнской платы, поэтому действуйте осторожно, чтобы не повредить её.
Шаг 1

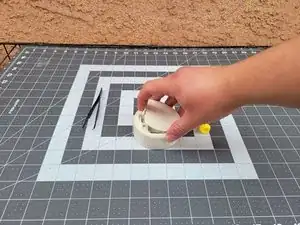

Переверните адаптер так, чтобы нижняя сторона была сверху.
Снимите крышку, нажав на пластиковую защёлку и подняв её одним пальцем.
Шаг 2

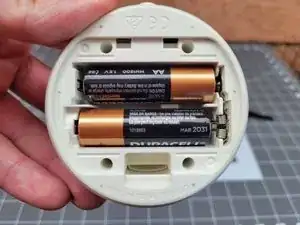

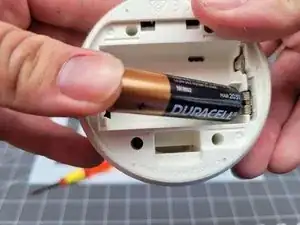

Извлеките батарейки, сдвинув положительный контакт в сторону отрицательного и поддев их одним пальцем.
Шаг 3

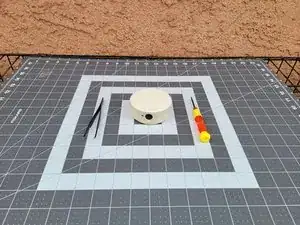

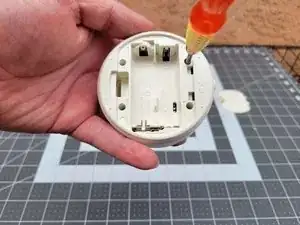

Возьмите отвертку с треугольным наконечником.
Найдите четыре отверстия с треугольными винтами в каждом углу адаптера.
С помощью отвертки открутите все четыре винта.
Уберите винты в безопасное место.
Шаг 4
После снятия винтов переверните адаптер так, чтобы верхняя сторона была сверху.

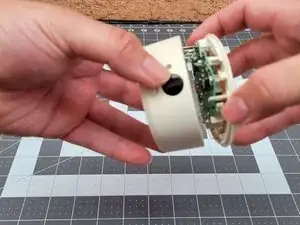

Используя пальцы, снимите верхнюю часть адаптера.
Отложите верхнюю часть в сторону.
Шаг 5
С помощью пинцета снимите полупрозрачную пластиковую деталь, поддев её и подняв вверх с штыря.
Шаг 6
Чтобы вынуть чёрный ползунок, сдвиньте его пальцами из посадочного места.
Шаг 7

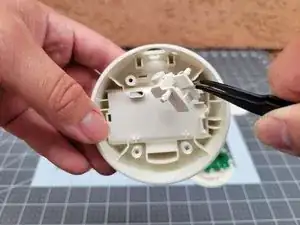

С помощью пинцета аккуратно подденьте пластиковую кнопку и извлеките её из посадочного места.
Шаг 8

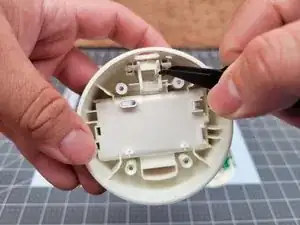

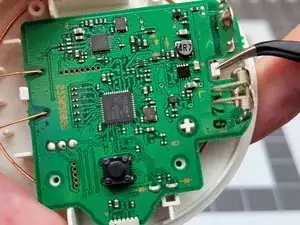

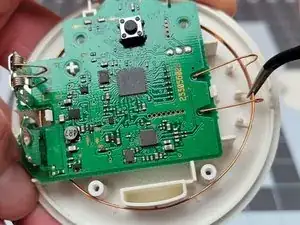

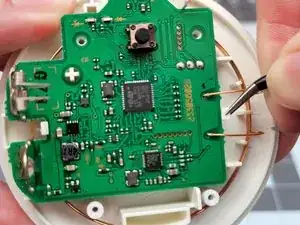

С помощью пинцета аккуратно освободите медный провод от пластикового держателя.

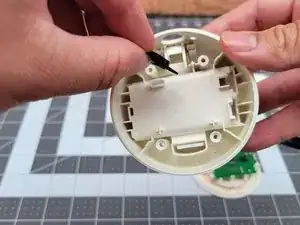

Затем, с помощью пинцета, снимите пластик, фиксирующий материнскую плату.
Шаг 9

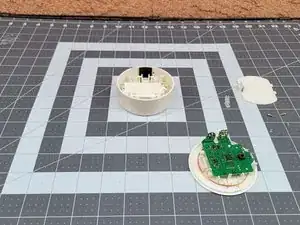

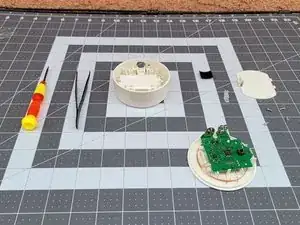

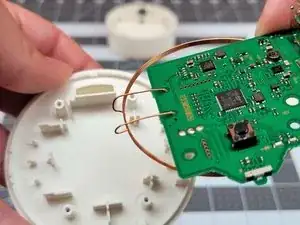

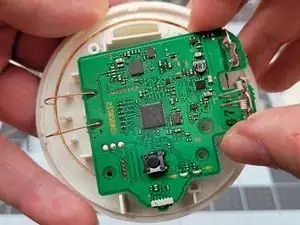

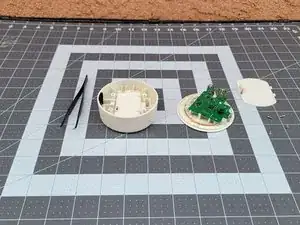

Используя пальцы, аккуратно поднимите плату и положите её в сторону, вне рабочей зоны.
Перевод руководства с ifixit.com
