Замена зарядной планки левого джой-кона

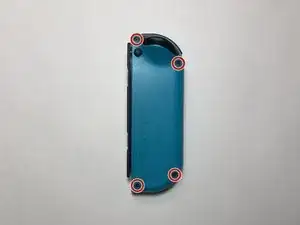

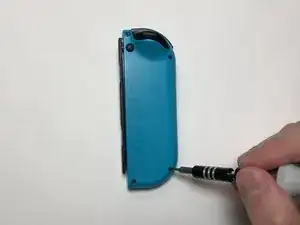

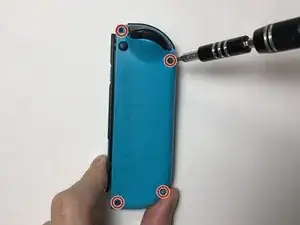

Используйте отвертку Tri-point Y00, чтобы вывинтить четыре винта 6 мм со стороны задней крышки Joy-Con.

Вставьте медиатор для вскрытия в нижнюю часть Joy-Con и продвиньте его в направлении кнопок L и ZL.

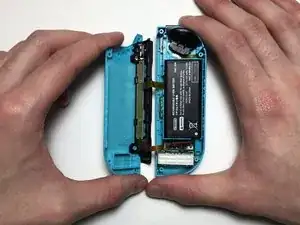

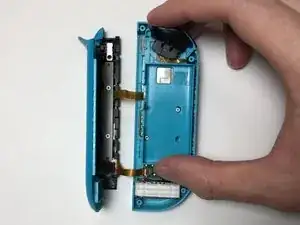

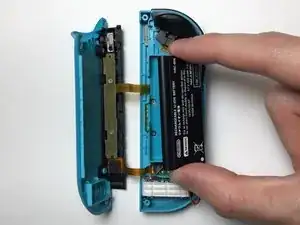

Снимите заднюю крышку Joy-Con и отложите в сторону.

Будьте осторожны при снятии задней крышки — она соединена двумя ленточными кабелями с зарядной планкой и платой. При резком разделении возможны повреждения устройства.

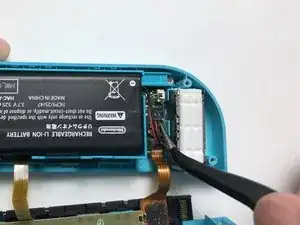

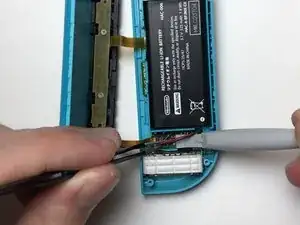

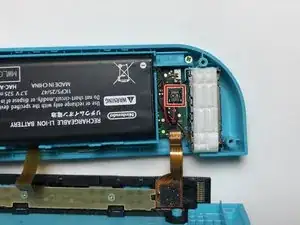

Подденьте распорным инструментом провода батареи и аккуратно вытащите штекер батареи из разъёма на плате.

После извлечения штекера снимите батарею с средней рамки.

Для этого шага рекомендуется использовать спуджер. Если его нет — используйте антистатический инструмент.

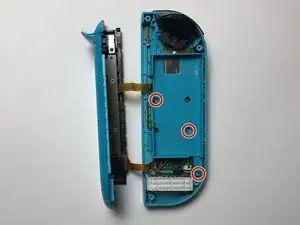

Вывинтите три золотистых винта Phillips #000 длиной 3 мм, удерживающие среднюю рамку.

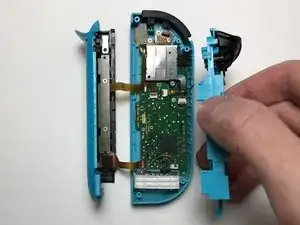

Снимите среднюю рамку с платы и отложите в сторону.

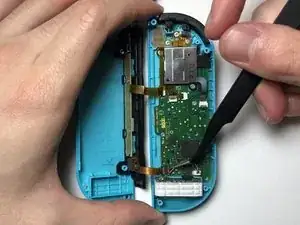

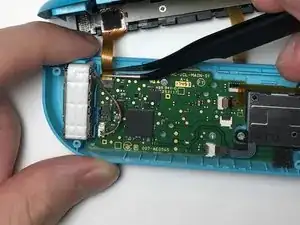

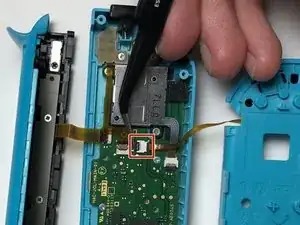

Отожмите защёлку ZIF-коннектора, фиксирующую ленточный кабель средней рамки на плате.

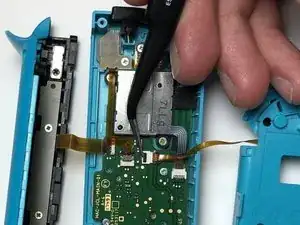

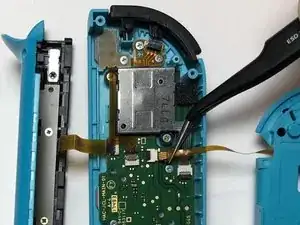

Пинцетом аккуратно выньте ленточный кабель из ZIF-коннектора.

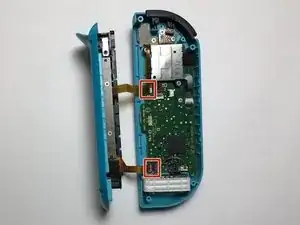

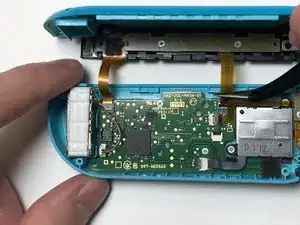

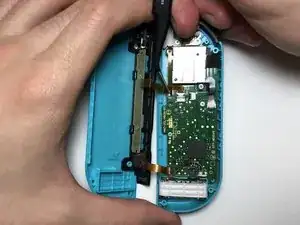

Отожмите две защёлки ZIF-коннекторов, фиксирующие ленточные кабели зарядной планки на плате.

Пинцетом аккуратно выньте ленточные кабели из ZIF-коннекторов.

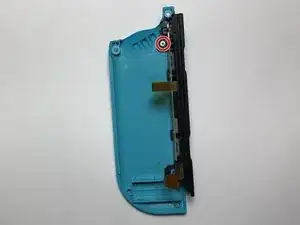

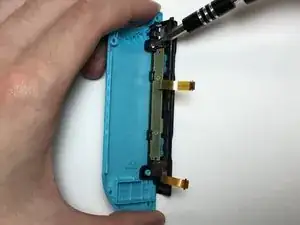

Вывинтите винт Philips #000 длиной 2 мм, удерживающий зарядную планку на задней крышке.

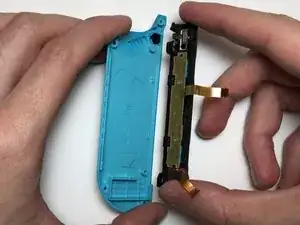

Снимите зарядную планку с задней крышки.

На задней крышке есть клейкая лента, которая помогает удерживать зарядную планку. При установке новой планки рекомендуется также заменить клейкую ленту для дополнительной фиксации, но это не обязательно.

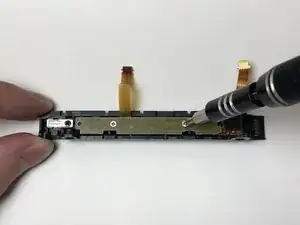

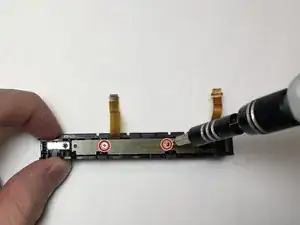

Используйте отвертку Phillips #000, чтобы вывинтить два винта 3 мм в центре печатной платы.

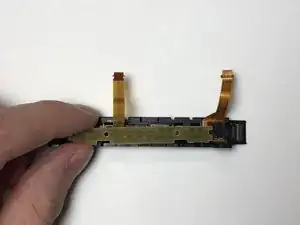

Снимите печатную плату с зарядной планки.

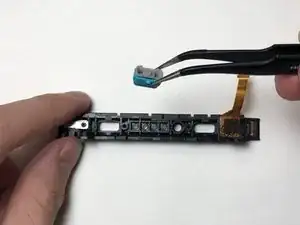

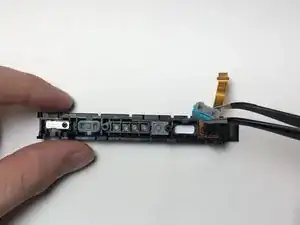

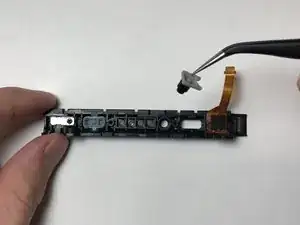

Извлеките кнопки SL, SR и кнопку синхронизации с зарядной планки.

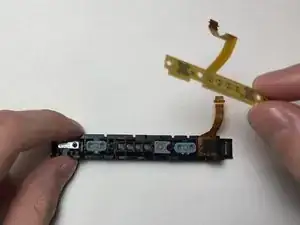

Установите кнопки SL, SR и кнопку синхронизации в новую зарядную планку и убедитесь, что выступы на кнопках SL и SR входят в соответствующие канавки.

Поместите плату поверх кнопок и закрепите её двумя золотистыми винтами Phillips #000 длиной 3 мм.

Возможны повреждения устройства. Если кнопки неправильно установлены в зарядной планке, завинчивание платы вызовет её деформацию.

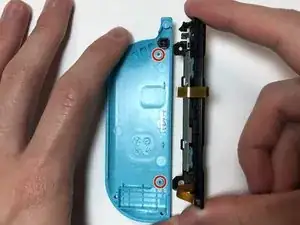

Выровняйте зарядную планку по двум стойкам на задней крышке.

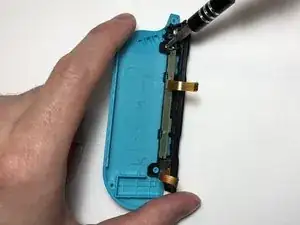

Закрепите планку на задней крышке винтами Phillips #000 длиной 2 мм.

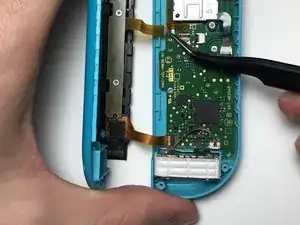

Пинцетом вставьте ленточные кабели зарядной планки в ZIF-коннекторы на плате.

Нажмите на защёлку каждого ZIF-коннектора, чтобы зафиксировать ленточные кабели.

Пинцетом вставьте ленточный кабель средней рамки в ZIF-коннектор на плате, золотыми контактами вверх.

Нажмите на защёлку ZIF-коннектора, чтобы зафиксировать ленточный кабель.

Установите среднюю рамку на плату.

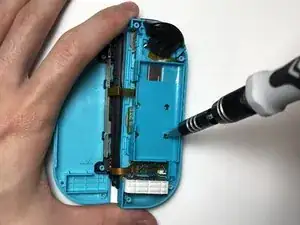

Отверткой Philips #000 закрепите три золотистых винта 3 мм, фиксирующие среднюю рамку на плате.

При установке средней рамки кнопка бампера может отойти. Чтобы вернуть кнопку бампера на место, сначала вставьте пружинку кнопки в паз, расположенный в верхнем левом углу Joy-Con, затем вставьте правую сторону кнопки бампера в корпус Joy-Con.

Установите аккумулятор в среднюю раму.

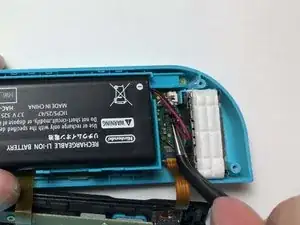

С помощью пинцета совместите штекер аккумулятора с разъёмом и плоским лопаточным инструментом или предметом с плоским краем нажмите штекер в разъём.

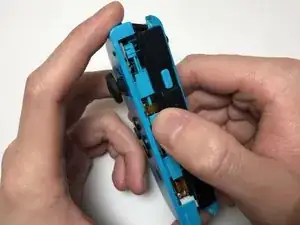

Совместите направляющую зарядки с выемкой на левой стороне Joy-Con.

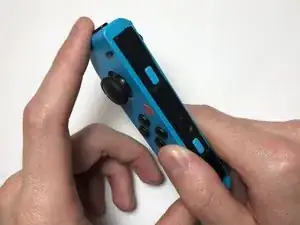

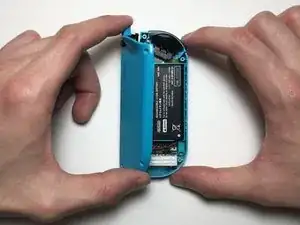

Равномерно надавите с обеих сторон Joy-Con, пока корпуса не щёлкнут и не сомкнутся.

Вкрутите четыре трёхзубых винта Y00 длиной 6 мм в заднюю часть Joy-Con.
