Снятие верхней защитной панели

Перед началом ремонта:

Выключите консоль и отключите все кабели и аксессуары.

Снимите любые подставки, поддерживающие устройство, и уложите его горизонтально.

Каждая крышка корпуса закреплена защёлками вдоль заднего края и клипсами вдоль переднего края.

Чтобы снять крышку, сильно потяните вверх передний край, чтобы освободить клипсы.

Вы услышите отчетливые «щёлчки», когда клипсы освободятся.

Снимите крышку.

Повторите ту же процедуру, чтобы снять оставшиеся три крышки.

Для установки крышки вставьте крючки в вырезы вдоль заднего края и сильно нажмите передний край крышки, чтобы клипсы снова зафиксировались.

Если у вашей PlayStation нет дисковода, пропустите этот шаг.

Используйте вырез в правом нижнем углу дисковода, чтобы поднять его правый край и отсоединить.

Снимите дисковод.

При сборке вставьте крючки на левом краю дисковода в их вырезы и сильно прижмите дисковод, чтобы разъём в правом нижнем углу вошёл в гнездо.

Во время ремонта отслеживайте каждий винт и возвращайте его на то же место, откуда он был снят.

Используйте крестовую отвёртку, чтобы вынуть винт длиной 17.1 мм, фиксирующий крышку слота расширения.

С помощью пальцев приподнимите крышку слота расширения возле выемки у отверстия для винта и снимите её.

Снимите пластиковую крышку, скрывающую разъём кабелей вентилятора, пальцами.

Крышка закреплена лёгким клеем.

При сборке прижмите пластиковую деталь на место, чтобы закрепить её оставшимся клеем. Если она не держится, используйте полоски двустороннего скотча для фиксации.

Осторожно вытащите кабели вентилятора из-под их пластиковой скобы на рамке.

Крепко возьмитесь за белый штекер кабелей вентилятора и потяните его прямо вверх, чтобы вынуть из гнезда.

Если возникают трудности, схватите кабели сразу над разъёмом и осторожно потяните.

При сборке совместите разъём с гнездом и прижмите края плоским концом лопатки, пока он полностью не войдёт в гнездо.

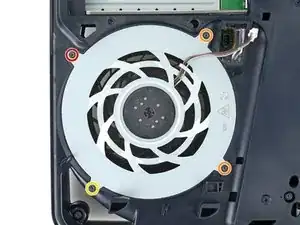

Используйте отвертку T8 с защитным профилем, чтобы снять четыре винта, фиксирующие вентилятор:

Один винт длиной 31.2 мм

Два винта длиной 21.3 мм

Один винт длиной 11.6 мм

Возьмите вентилятор за жалюзи пальцами и поднимите его строго вверх, чтобы снять.

При сборке:

Это хорошее место для очистки вентилятора. Используйте чистую ткань и сжатый воздух, чтобы удалить пыль и грязь.

Вставьте вентилятор так, чтобы его кабели были рядом с их разъёмом.

Под одной из винтов крышки основной платы скрыта пломба с индикатором вскрытия.

Если вы находитесь в США, вас защищает закон Магнусон — Мосс о гарантии, и такие пломбы незаконны — не позволяйте им вас запугивать. В других странах защита по гарантии может отличаться.

Используйте пинцет, чтобы приподнять пломбу, пока не получите доступ к винту под ней.

Используйте отвертку T8 с защитным профилем, чтобы снять девять винтов, фиксирующих крышку основной платы:

Четыре винта длиной 18.9 мм

Один винт длиной 21.3 мм

Четыре винта длиной 31.2 мм

Поднимите крышку основной платы строго вверх и снимите её.

Используйте отвертку T8 с защитным профилем, чтобы снять четыре винта, фиксирующие крышку разъёмного кабеля:

Один винт длиной 28.7 мм

Три винта длиной 7.5 мм

Снимите крышку разъёмного кабеля.

Используйте острие лопатки, чтобы нажать на металлический фиксатор межсоединительного кабеля вниз и в сторону от разъёма, чтобы разблокировать его.

Удерживайте фиксатор в разблокированном положении и аккуратно потяните межсоединительный кабель прямо из гнезда.

При сборке вставьте фиксатор в разблокированное положение и вставьте кабель в гнездо. Затем нажмите фиксатор, чтобы зафиксировать кабель.

Подденьте плоский конец лопатки под металлическую шейку одного из коаксиальных разъёмов антенны и поднимите строго вверх, чтобы отключить его.

Повторите процедуру, чтобы отключить другой кабель антенны.

Чтобы подключить кабель, совместите металлическую головку разъёма с его гнездом и нажмите плоским концом лопатки до щелчка. Не пытайтесь силой вставить разъём. Если возникают трудности, перенесите разъём и попробуйте снова.

Кусок ленты и блок пены фиксируют антенные кабели к экрану системы охлаждения.

Осторожно оторвите оба антенных кабеля, чтобы отделить ленту от экрана системы охлаждения.

Лёгкий клей фиксирует блок пены к экрану системы охлаждения.

Используйте пинцет, чтобы аккуратно оторвать блок пены.

Если возникают трудности, нагрейте iOpener и приложите его к пене на одну минуту, чтобы размягчить клей. Если у вас нет iOpener, можно использовать фен.

Переместите антенные кабели через край вашей PlayStation, чтобы они не мешали.

При сборке используйте это фото как ориентир для возвращения антенных кабелей в исходное положение.

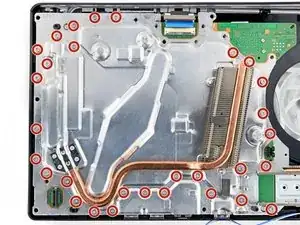

Используйте отвёртку Torx Security T8, чтобы удалить тридцать винтов длиной 7.5 мм, крепящих верхнюю защитную пластину.

Теплопроводящие прокладки соединяют верхнюю защитную пластину с основной платой. В зависимости от возраста устройства и состояния прокладок может потребоваться значительное усилие, чтобы отделить пластину.

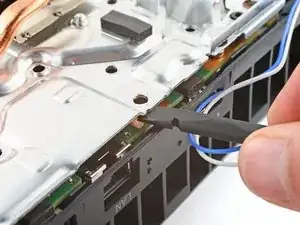

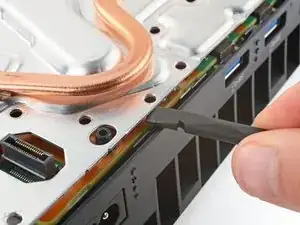

Вставьте плоский конец лопатки между верхней защитной пластиной и основной платой и подденьте, чтобы освободить пластину. Продвигайтесь по периметру, пока она полностью не отделится.

Поднимите и снимите верхнюю защитную пластину.

При сборке это хорошее место, чтобы при необходимости заменить теплопроводящие прокладки на верхней части основной платы. Прокладки могут быть приклеены как к пластине, так и к плате.

Важно, чтобы заменяемые прокладки имели ту же толщину, что и оригинальные, иначе пена вокруг APU может неправильно прилегать.
