Замена материнской платы Playstation Classic
В этом руководстве показано, как заменить неисправную материнскую плату на Sony Playstation Classic. Будьте осторожны при работе с материнской платой.
Шаг 1
Переверните консоль так, чтобы её задняя часть была направлена вверх.
Шаг 2
Удалите пять винтов 8 мм, используя отвертку Philips #00.
Убедитесь, что вы храните винты в безопасном месте, чтобы не потерять их.
Шаг 3
Снимите заднюю пластину с консоли, используя руки или инструмент Jimmy.
Шаг 4

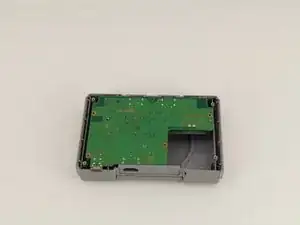

Открутите четыре винта 6 мм на материнской плате с помощью отвертки Philips #00.
Будьте осторожны, чтобы не прилагать слишком большое усилие. Материнская плата хрупкая и легко ломается.
Следите за винтами после их удаления.
Шаг 5

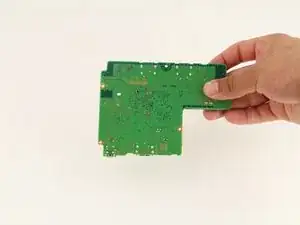

Осторожно снимите материнскую плату с консоли, используя руки или инструмент Jimmy.
Шаг 6
Материнская плата соединена с металлическим защитным корпусом с помощью липких накладок. Инструменты для снятия не требуются.

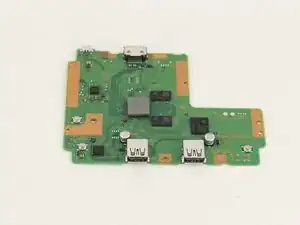

Снимите металлический корпус с материнской платы.
Не забудьте быть осторожными при работе с материнской платой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
