Замена передней рамки PlayStation 5 Slim

Перед началом ремонта:

Выключите консоль и отключите все кабели и аксессуары.

Снимите любые подставки, поддерживающие устройство, и положите консоль на бок.

Каждая крышка корпуса зафиксирована крючками по заднему краю и защёлками по переднему краю.

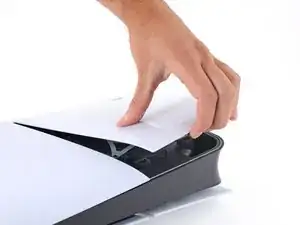

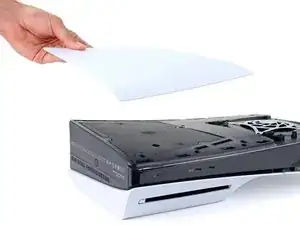

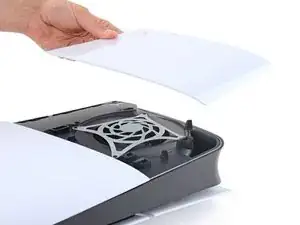

Чтобы снять крышку, крепко потяните за передний край вверх, чтобы освободить защёлки.

Вы услышите характерные «щёлчки», когда защёлки освободятся.

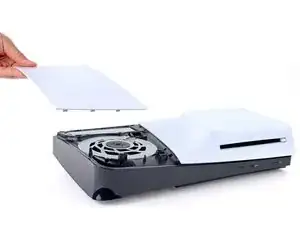

Снимите крышку.

Повторите ту же процедуру, чтобы снять оставшиеся три крышки.

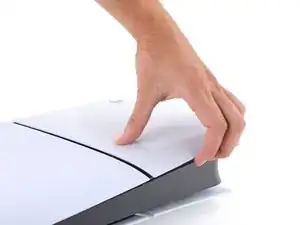

Чтобы установить крышку обратно, вставьте крючки в вырезы по заднему краю и крепко прижмите передний край крышки, чтобы защёлки снова зафиксировались.

Если у вашей PlayStation нет привода для дисков, пропустите этот шаг.

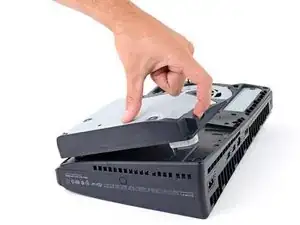

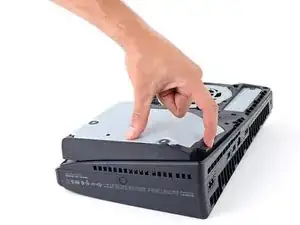

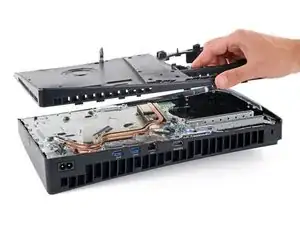

Используйте вырез в правом нижнем углу отсека для дисков, чтобы приподнять его правый край и отсоединить.

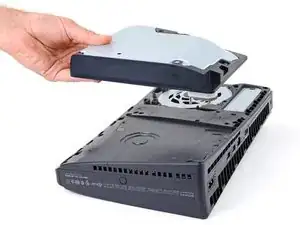

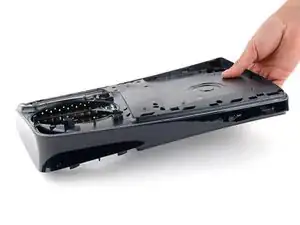

Снимите привод для дисков.

При сборке установите крючки на левом краю привода в их вырезы и крепко прижмите привод на место, чтобы разъём в правом нижнем углу вошёл в гнездо.

В ходе ремонта отслеживайте каждие винт и убедитесь, что он возвращается точно на своё место.

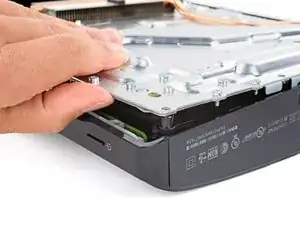

Используйте крестообразную отвертку, чтобы вынуть винт длиной 17.1 мм, фиксирующий крышку отсека расширения.

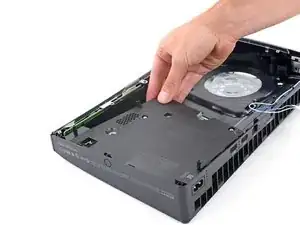

Возьмитесь пальцами за крышку отсека расширения рядом с выемкой у отверстия для винта и снимите её.

Пальцами снимите пластиковую крышку, скрывающую разъём кабелей вентилятора.

Крышка закреплена слабым клеем.

При сборке прижмите пластиковую деталь обратно, чтобы она зафиксировалась оставшимся клеем. Если она не держится, используйте полоски двухсторонней клейкой ленты для фиксации.

Осторожно вытащите кабели вентилятора из‑под их пластиковой клипсы на раме.

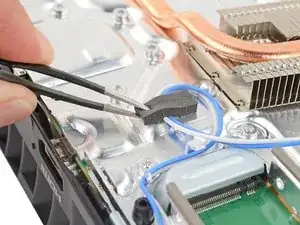

Крепко захватите белую головку разъёма кабелей вентилятора и тяните прямо вверх, чтобы вынуть её из гнезда.

Если возникают сложности, захватите кабели чуть выше разъёма и аккуратно потяните.

При сборке выровняйте разъём над гнездом и нажимайте на края плоским концом лопатки, пока он полностью не войдёт в гнездо.

Используйте отвертку T8 Torx Security, чтобы вынуть четыре винта, фиксирующие вентилятор:

Один винт длиной 31.2 мм

Два винта длиной 21.3 мм

Один винт длиной 11.6 мм

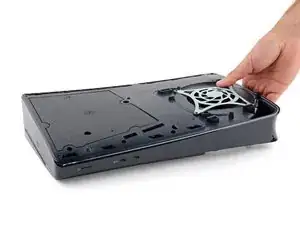

Пальцами захватите вентилятор за решётки и поднимите его вертикально вверх, чтобы вынуть.

При сборке:

Это подходящий момент для чистки вентилятора. Используйте чистую ткань и сжатый воздух, чтобы удалить пыль и грязь.

Вставьте вентилятор так, чтобы его кабели были рядом с соответствующим разъёмом.

Переверните вашу PlayStation.

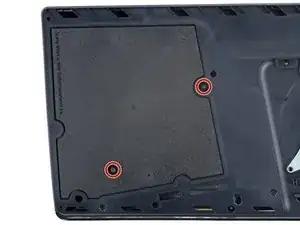

Используйте отвертку T8 Torx Security, чтобы вынуть два винта длиной 21.3 мм, фиксирующие блок питания.

Переверните вашу PlayStation обратно.

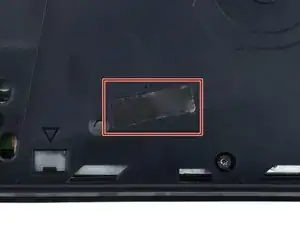

Маркировочная наклейка, указывающая на вскрытие, скрывает один из винтов во внутренней правой части корпуса.

Если вы находитесь в США, вас защищает закон Magnuson–Moss о гарантии, и такие наклейки незаконны — не позволяйте им вас запугать! В других местах правила по гарантии отличаются.

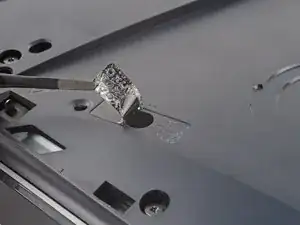

Используйте пинцет, чтобы поддеть наклейку, пока не получите доступ к винту под ней.

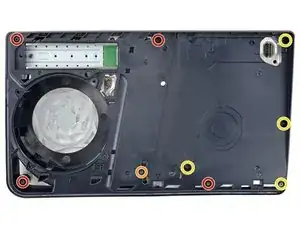

Используйте отвертку T8 Torx Security, чтобы вынуть девять винтов, фиксирующих внутреннюю правую панель:

Четыре винта длиной 18.9 мм

Один винт длиной 21.3 мм

Четыре винта длиной 31.2 мм

Поднимите внутреннюю правую панель вертикально вверх и снимите её.

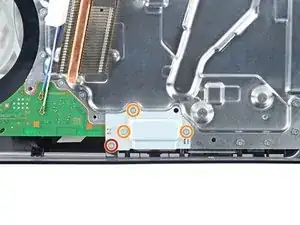

Используйте отвертку Torx Security T8, чтобы выкрутить четыре винта, фиксирующие крышку межсоединительного кабеля:

Один винт длиной 28,7 мм

Три винта длиной 7,5 мм

Снимите крышку межсоединительного кабеля.

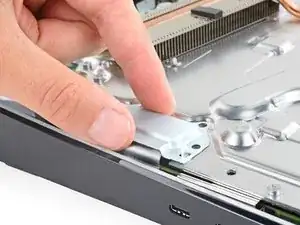

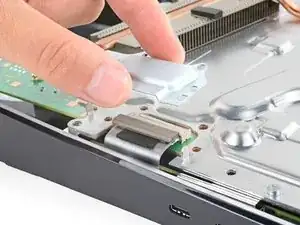

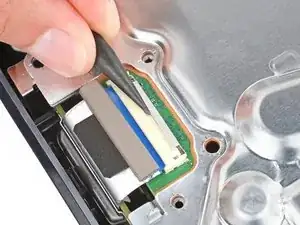

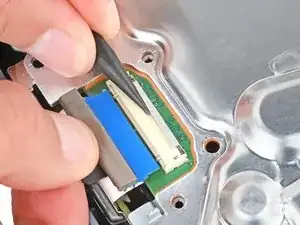

Используйте острый кончик лопатки, чтобы нажать металлический зажим межсоединительного кабеля вниз и от разъёма, чтобы разблокировать его.

Удерживайте зажим в разблокированном положении и аккуратно тяните межсоединительный кабель прямо из его гнезда.

При сборке вставьте зажим в разблокированное положение и вставьте кабель в гнездо. Затем нажмите зажим, чтобы зафиксировать кабель.

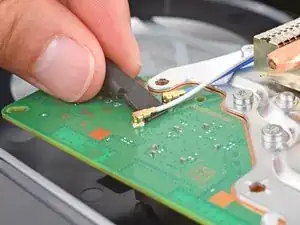

Подденьте лопаткой под металлическую шейку одного из коаксиальных разъёмов антенного кабеля и поднимите строго вверх, чтобы отсоединить его.

Повторите процедуру для второго антенного кабеля.

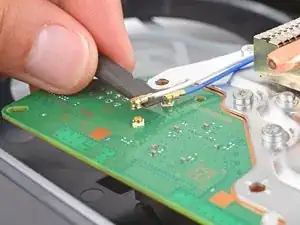

Чтобы подключить кабель обратно, удерживайте металлическую часть разъёма над его гнездом и нажмите плоским концом лопатки вниз, пока разъём не защёлкнётся. Не пытайтесь насильно втиснуть разъём. Если возникают трудности, поправьте положение разъёма и попробуйте снова.

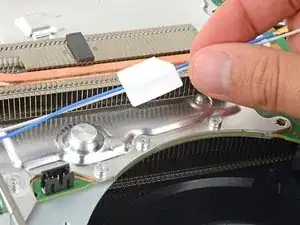

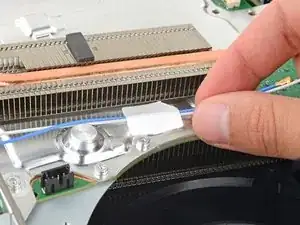

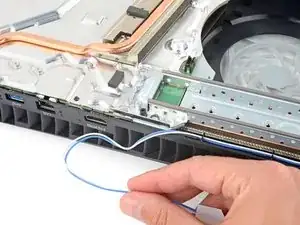

Кусок ленты и блок поролона фиксируют антенные кабели к экрану радиатора.

Осторожно приподнимите оба антенных кабеля, чтобы отделить ленту от экрана радиатора.

Блок поролона приклеен к экрану радиатора лёгким клеевым слоем.

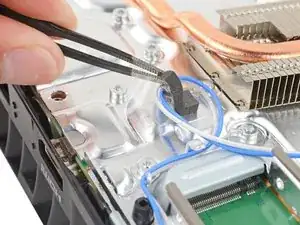

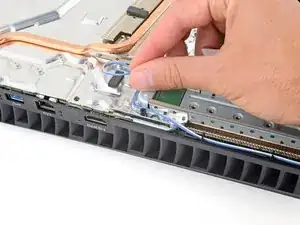

Используйте пинцет, чтобы аккуратно отодрать поролоновый блок.

Если испытываете затруднения, нагрейте iOpener и приложите его к поролону на одну минуту, чтобы размягчить клей. Если iOpener нет, можно использовать фен.

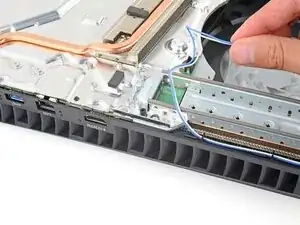

Отведите антенные кабели через боковую часть PlayStation, чтобы они не мешали.

При сборке используйте это фото как ориентир, чтобы вернуть антенные кабели в исходное положение.

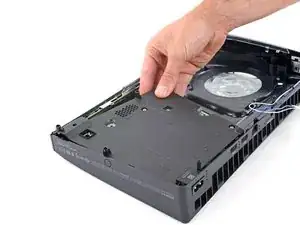

Блок питания подключён к нижней части основной платы с помощью металлических штырей, которые входят в нижний левый угол.

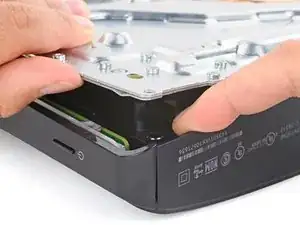

Приподнимите нижний левый угол основной платы с её серого пластикового выступа. Удерживайте плату приподнятой для следующего шага.

Пластиковый корпус PlayStation, скорее всего, будет прогибаться при подъёме платы.

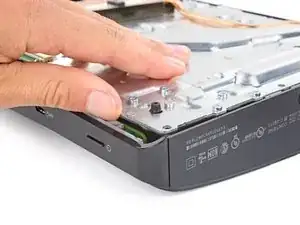

Удерживайте основную плату приподнятой одной рукой.

Свободной рукой вставьте палец между платой и блоком питания.

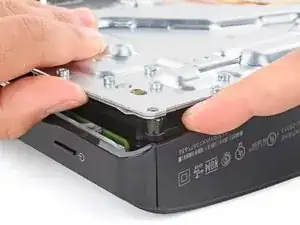

Нажмите вниз на блок питания и поднимите плату, чтобы отделить их друг от друга.

Для отделения потребуется значительная сила.

При сборке сильно нажмите на нижний левый угол основной платы, чтобы полностью соединить её с блоком питания.

Не захватывайте основную плату за медные тепловые трубки или их ребра, они легко повредятся.

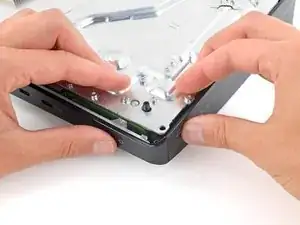

Плотно зажмите пластиковый корпус одной рукой.

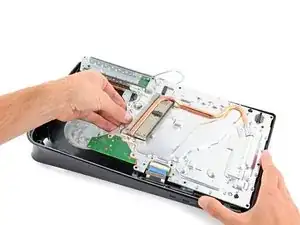

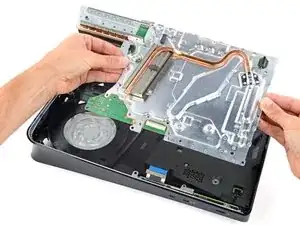

Свободной рукой захватите верхний край основной платы и выньте её из пластикового корпуса.

При сборке:

Убедитесь, что межсоединительный кабель не зажался под основной платой при её опускании на место.

Опустите плату в её нишу так, чтобы штырьки вошли в разъём блока питания, а три выреза совместились с направляющими выступами.

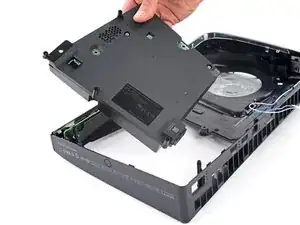

Поднимите левый край блока питания и извлеките его.

При сборке:

Вставьте разъём питания в его вырез на задней панели PlayStation.

Опустите блок питания в его нишу, убедившись, что вырез в нижнем левом углу надет на его пластиковый выступ.

Поднимите оба антенных кабеля и выньте их из зажимов вдоль заднего края PlayStation.

При сборке поместите кабели обратно в зажимы на заднем крае корпуса.

Отодвиньте оба антенных кабеля вниз и выведите их из-под зажима в верхнем правом углу пластикового корпуса.

Одной рукой зажмите правый край пластикового корпуса.

Свободной рукой сильно приподнимите верхний край передней накладки, чтобы освободить её три пластиковых защёлки.

При сборке нажмите переднюю накладку на рамку так, чтобы защёлки защёлкнулись на месте.

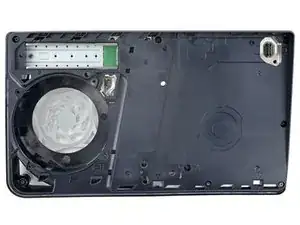

Поднимите переднюю накладку строго вверх и снимите её.
