Замена платы питания и кнопки извлечения диска PlayStation 5

Если ваша PlayStation 5 установлена вертикально, переверните её так, чтобы кронштейн был направлен вверх.

Если ваша PlayStation 5 установлена горизонтально, перейдите к шагу 6.

Работайте на ровной поверхности, чтобы предотвратить падение консоли.

Используйте монету или плоскую отвёртку, чтобы выкрутить винт кронштейна длиной 26,5 мм.

Поднимите кронштейн строго вверх, чтобы снять его.

Вставьте винт в нишу на дне кронштейна.

Используйте пинцет или ноготь, чтобы снять заглушку из ниши.

Надавите пальцем на заглушку, чтобы вставить её в отверстие для винта.

Поверните кронштейн против часовой стрелки, чтобы закрыть нишу.

Если ваша PlayStation 5 установлена горизонтально, положите её лицевой стороной вниз так, чтобы порт зарядки был направлен вверх.

Поднимите кронштейн строго вверх, чтобы снять его.

Переверните устройство так, чтобы порты USB и Ethernet находились слева от вас.

Поднимите угол лицевой панели, чтобы отщёлкнуть её от корпуса.

Поднимая угол, сдвиньте лицевую панель в сторону нижней части устройства.

Снимите правую лицевую панель.

Вставьте плоский конец лопатки под решётку и в зазор над вентилем.

Подденьте решётку лопаткой, отрывая её от корпуса.

Снимите решётку, отведя её от корпуса.

Используйте Torx Security T9, чтобы выкрутить четыре винта, крепящие кожух вентилятора к корпусу:

Два винта длиной 23,3 мм

Один винт длиной 11,4 мм

Один винт длиной 31 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить консоль.

Поднимите кожух вентилятора строго вверх, чтобы снять его.

Вставьте плоский конец лопатки под чёрную крышку проводов в зазор над проводами вентилятора.

Подденьте только крышку проводов, а не сами провода вентилятора.

С помощью лопатки оторвите крышку проводов до тех пор, пока не сможете захватить её пальцами.

Снимите крышку проводов пальцами.

Захватите края разъёма кабеля вентилятора пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Поднимите вентилятор и выньте его из корпуса.

Используйте крестовую отвёртку, чтобы выкрутить винт крышки SSD длиной 17 мм.

Сдвиньте крышку SSD пальцем в сторону верхней части устройства, чтобы отщёлкнуть её от корпуса.

Снимите крышку SSD.

Захватите края разъёма кабеля оптического привода пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Зажмите края разъёма кабеля оптического привода пальцами и потяните вверх, чтобы отсоединить его от оптического привода.

Используйте пинцет, чтобы удалить наклейку с индикатором вскрытия, закрывающую оставшийся винт корпуса.

Если ваша PlayStation 5 ранее не открывалась, эта наклейка будет полностью чёрной. Узоры появятся после её снятия.

Технически это наклейки-индикаторы вскрытия — но не переживайте — Sony не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку Torx T8, чтобы удалить одиннадцать винтов, крепящих корпус:

Шесть винтов длиной 18,6 мм

Два винта длиной 23,3 мм

Два винта длиной 43,2 мм

Один винт длиной 7,3 мм

Поднимите корпус строго вверх, чтобы снять его.

Используйте плоский конец лопатки, чтобы нажать на металлическую защёлку разъёма кабеля оптического привода.

Удерживая металлическую защёлку нажатой, с помощью пинцета потяните синюю тяговую ленту непосредственно от разъёма, чтобы отсоединить кабель от оптического привода.

Тяните только за тяговую ленту, а не за сам кабель.

Поднимите оптический привод от устройства, чтобы вынуть его.

Используйте плоский конец лопатки, чтобы нажать на металлическую защёлку разъёма кабеля оптического привода.

Удерживая металлическую защёлку нажатой, с помощью пинцета потяните синюю тяговую ленту непосредственно от разъёма, чтобы отсоединить кабель от материнской платы.

Используйте пинцет, чтобы потянуть синюю тяговую ленту непосредственно от разъёма, чтобы отключить ленточный кабель питания и кнопки извлечения диска.

Используйте пинцет, чтобы потянуть синюю тяговую ленту непосредственно от разъёма, чтобы отключить ленточный кабель подсветки.

Захватите пинцетом белый провод антенны Wi‑Fi у его металлической основы как можно ближе к разъёму.

Поднимите разъём провода строго вверх, чтобы отсоединить его от материнской платы.

Повторите для чёрного провода антенны Wi‑Fi.

Некоторые ревизии платы могут не иметь этих антенных проводов. Если на вашей плате отсутствуют эти разъёмы, пропустите этот шаг.

Захватите пинцетом чёрный или синий провод антенны блока питания у его металлической основы как можно ближе к разъёму.

Поднимите разъём провода строго вверх, чтобы отсоединить его от материнской платы.

Повторите для белого провода антенны блока питания.

С помощью пинцета отогните белую наклейку, удерживающую антенные провода на верхней защитной пластине.

Уберите антенные провода из‑под наклейки.

Прижмите белую наклейку обратно к верхней защитной пластине, чтобы её можно было использовать повторно.

Повторите предыдущий шаг, чтобы отогнуть четыре оставшиеся наклейки.

С помощью пинцета отогните белую наклейку, удерживающую ленточный кабель подсветки на радиаторе.

Уберите ленточный кабель подсветки из‑под наклейки.

Прижмите белую наклейку обратно к радиатору, чтобы её можно было использовать повторно.

Используйте отвертку Torx T8, чтобы удалить сорок два винта, крепящих верхнюю защитную пластину:

Сорок один винт длиной 7,3 мм

Один винт длиной 43,2 мм

Поднимите верхнюю защитную плиту с материнской платы, чтобы снять её.

При сборке это хорошее место, чтобы при необходимости заменить термопрокладки на верхней части основной платы. Прокладки могут быть приклеены как к верхней защитной пластине, так и к основной плате.

Важно, чтобы заменяющие прокладки имели ту же толщину, что и оригинальные, иначе пенопрокладка вокруг APU может не обеспечить герметичность.

Надавите пальцем на металлическую защёлку разъёма кабеля USB‑платы.

Удерживая металлическую защёлку нажатой, приложите плоский конец лопатки к изоляционной пене на ленточном кабеле и потяните его прямо от разъёма, чтобы отсоединить.

Подденьте угол передней панели с логотипом PlayStation, чтобы отщёлкнуть её от корпуса.

Поднимая угол, сдвиньте переднюю панель в сторону нижней части устройства.

Снимите левую переднюю панель.

С помощью отвертки Torx T8 отвинтите два винта длиной 29,4 мм, фиксирующих корпус к плате и блоку радиатора.

Поднимите передний край корпуса от платы и сборки радиатора.

Держа передний край приподнятым, отодвиньте корпус назад, прочь от платы и сборки радиатора, чтобы вывести порт зарядки из его посадочного места в корпусе.

Снимите корпус.

Передняя панель может отделиться от пластикового корпуса. При сборке убедитесь, что передняя панель на месте, прежде чем вставлять плату и блок питания обратно.

Поднимите и снимите среднюю панель с корпуса.

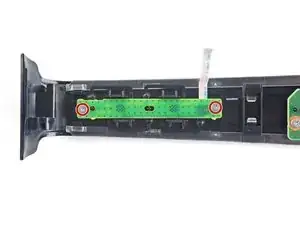

С помощью крестообразной отвертки отверните два винта длиной 6,5 мм, фиксирующих плату кнопок питания и извлечения к средней панели.

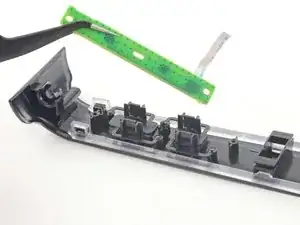

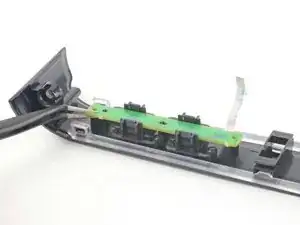

С помощью пинцета извлеките плату кнопок питания и извлечения из средней панели.

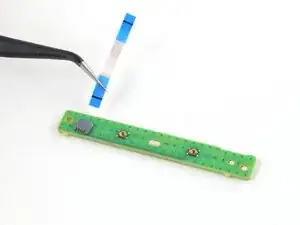

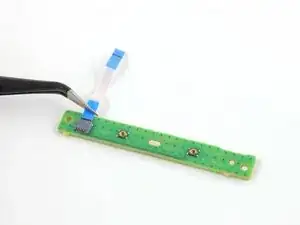

С помощью пинцета потяните за синюю тягучую ленту прямо от разъёма, чтобы отсоединить ленточный кабель кнопок питания и извлечения.
