Замена платы USB-C в PlayStation 5 Slim

Перед началом ремонта:

Выключите консоль и отключите все кабели и аксессуары.

Снимите подставки, поддерживающие устройство, и положите его на бок.

Каждая крышка корпуса зафиксирована крючками по заднему краю и защёлками по переднему краю.

Чтобы снять крышку, сильно потяните за передний край вверх, чтобы освободить защёлки.

Вы услышите характерные «щёлчки», когда защёлки освободятся.

Снимите крышку.

Повторите ту же процедуру, чтобы снять три оставшиеся крышки.

Для установки крышки вставьте крючки в соответствующие вырезы вдоль заднего края и крепко нажмите передний край крышки, чтобы защёлки снова вошли на место.

Если у вашей PlayStation нет дисковода, пропустите этот шаг.

Используйте вырез в правом нижнем углу дисковода, чтобы приподнять его правый край и отключить.

Снимите дисковод.

При сборке установите крючки на левой кромке дисковода в соответствующие вырезы и плотно нажмите дисковод на место так, чтобы разъём в правом нижнем углу вставился в гнездо.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Используйте крестовую отвёртку, чтобы вынуть винт длиной 17.1 мм, фиксирующий крышку слота расширения.

Подденьте крышку слота расширения возле выреза у отверстия под винт и снимите её пальцами.

Пальцами снимите пластиковую крышку, скрывающую разъём кабеля вентилятора.

Крышка зафиксирована слабым клеем.

При повторной сборке прижмите пластиковую деталь на место, чтобы закрепить её оставшимся клеем. Если она не держится, используйте полоски двустороннего скотча для фиксации.

Аккуратно вытащите кабели вентилятора из-под пластикового зажима на рамке.

Крепко захватите белый разъём кабелей вентилятора и потяните его строго вверх, чтобы вынуть из гнезда.

Если трудно, захватите кабели сразу над разъёмом и аккуратно потяните.

При сборке совместите разъём с гнездом и нажмите на края плоским концом лопатки, пока он полностью не войдёт в гнездо.

Используйте отвертку Torx Security T8, чтобы выкрутить четыре винта, фиксирующие вентилятор:

Один винт длиной 31.2 мм

Два винта длиной 21.3 мм

Один винт длиной 11.6 мм

Пальцами захватите вентилятор за решётки и поднимите его строго вверх, чтобы снять.

При сборке:

Это хорошее место для чистки вентилятора. Используйте чистую ткань и баллончик со сжатым воздухом, чтобы удалить пыль и грязь.

Вставьте вентилятор так, чтобы его кабели находились рядом с разъёмом.

Переверните PlayStation.

Используйте отвертку Torx Security T8, чтобы выкрутить два винта длиной 21.3 мм, фиксирующие блок питания.

Переверните PlayStation.

Пломбировочная наклейка скрывает один из винтов в правой внутренней оболочке.

Если вы живёте в США, вас защищает Закон Магнусона–Мосса о гарантии, и такие наклейки незаконны — не позволяйте им запугивать вас! В других странах гарантийная защита может отличаться.

Используйте пинцет, чтобы отклеить наклейку до тех пор, пока не станет доступен винт под ней.

Используйте отвертку Torx Security T8, чтобы выкрутить девять винтов, фиксирующих правую внутреннюю оболочку:

Четыре винта длиной 18.9 мм

Один винт длиной 21.3 мм

Четыре винта длиной 31.2 мм

Поднимите правую внутреннюю панель прямо вверх и снимите её.

Используйте отвертку T8 Torx Security, чтобы удалить четыре винта, фиксирующие крышку межсоединительного кабеля:

Один винт длиной 28,7 мм

Три винта по 7,5 мм

Снимите крышку межсоединительного кабеля.

Используйте острый конец лопатки, чтобы нажать металлический защёлок межсоединительного кабеля вниз и от разъёма, чтобы разблокировать его.

Держите защёлок в разблокированном положении и аккуратно вытяните межсоединительный кабель прямо из гнезда.

При сборке вставьте защёлок в разблокированное положение и вставьте кабель в гнездо. Затем надавите защёлком, чтобы зафиксировать кабель.

Подденьте лопаткой под металлическую шейку одного из коаксиальных разъёмов антенного кабеля и поднимите прямо вверх, чтобы отсоединить его.

Повторите процедуру, чтобы отсоединить другой антенный кабель.

Чтобы подключить кабель обратно, удерживайте металлическую головку разъёма над гнездом и надавите плоским концом лопатки, пока разъём не защёлкнется. Не пытайтесь вдавить разъём силой. Если возникают трудности, переставьте разъём и попробуйте снова.

Кусочек ленты и блок поролона фиксируют антенные кабели к экрану радиатора.

Осторожно приподнимите оба антенных кабеля, чтобы отделить ленту от экрана радиатора.

Лёгкий клей фиксирует поролоновый блок к экрану радиатора.

Используйте пинцет, чтобы аккуратно оторвать поролоновый блок.

Если возникают трудности, нагрейте iOpener в течение одной минуты и приложите к поролону, чтобы размягчить клей. Если у вас нет iOpener, можно использовать фен.

Отведите антенные кабели через боковую часть PlayStation, чтобы они не мешали.

При сборке используйте это фото как ориентир, чтобы вернуть антенные кабели в исходное положение.

Блок питания подключается к нижней части основной платы металлическими штырями, которые входят в нижний левый угол.

Поднимите нижний левый угол основной платы с её серого пластикового выступа. Держите плату приподнятой для следующего шага.

Пластиковый корпус вашей PlayStation, вероятно, будет деформироваться при подъёме платы.

Держите основную плату поднятой одной рукой.

Свободной рукой вставьте палец между платой и блоком питания.

Нажмите на блок питания вниз и приподнимите плату, чтобы отделить их друг от друга.

Для разделения потребуется значительная сила.

При сборке плотно надавите на нижний левый угол основной платы, чтобы полностью соединить её с блоком питания.

Не беритесь за основную плату за медные тепловые трубки или ребра — они легко повреждаются.

Крепко зажмите пластиковый корпус одной рукой.

Свободной рукой захватите верхний край основной платы и выньте её из пластикового корпуса.

При сборке:

Убедитесь, что межсоединительный кабель не застрял под основной платой при её опускании на место.

Опустите плату в её посадочное место так, чтобы штыри вошли в гнездо на блоке питания, а три выреза совпали с направляющими выступами.

Поднимите левый край блока питания и снимите его.

При сборке:

Вставьте порт питания в вырез на задней панели PlayStation.

Опустите блок питания в его посадочное место, убедившись, что вырез в нижнем левом углу налез на пластиковый выступ.

Вытащите оба антенных кабеля вверх и из их держателей вдоль заднего края PlayStation.

При сборке верните кабели в их держатели на заднем краю рамки.

Отожмите оба антенных кабеля вниз и выведите их из под зажима в верхнем правом углу пластикового корпуса.

Одной рукой зафиксируйте правый край пластикого корпуса.

Свободной рукой крепко поднимите верхний край передней облицовки, чтобы освободить её три пластиковых защёлки.

При сборке нажмите переднюю облицовку на рамку так, чтобы защёлки щёлкнули на место.

Поднимите переднюю облицовку вертикально вверх и снимите её.

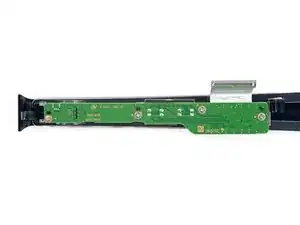

Зафиксируйте переднюю облицовку на рабочем месте так, чтобы винты платы USB-C были направлены вверх.

Используйте крестовую отвёртку, чтобы удалить четыре винта длиной 6.7 мм, крепящие плату.

Поднимите плату USB-C вертикально вверх и снимите её.

При сборке:

Перед установкой платы убедитесь, что маленькая пластиковая кнопка питания находится в своём углублении.

Установите плату так, чтобы её вырезы совпали с выравнивающими штырьками на передней облицовке, а разъёмы USB-C вошли в свои гнёзда.
