Ремонт «Жёлтого света смерти»
Используйте это руководство, чтобы попытаться отремонтировать PlayStation 3 с ошибкой «Жёлтый свет смерти».
Эта процедура может не полностью восстановить консоль. Поскольку «Жёлтый свет смерти» — это обобщённая аппаратная ошибка, причина может варьироваться от перегрева CELL/RSX из‑за высохшей термопасты под крышкой процессора, неисправных конденсаторов NEC/TOKIN, короткого замыкания на плате, неисправного RSX и т. д. Это руководство может временно устранить проблему в консолях с дефектным флип‑чипом (скорее всего RSX, но возможно и CELL). Для постоянного ремонта консоли с неисправным флип‑чипом потребуется замена RSX/CELL с использованием станции для пайки BGA.
Примечание: Внутреннее устройство вашей PlayStation может немного отличаться. Будьте осторожны при выполнении этой процедуры на вашей машине.
Шаг 1

Используйте наконечник лопатки, чтобы снять чёрную резиновую крышку винта со стороны PS3.
Крышка винта может находиться под гарантийной наклейкой. Эта наклейка изменит внешний вид и покажет «VOID» после её снятия.
Шаг 2

Снимите один винт T10 Security Torx длиной 8.5 мм со смарт‑пластины.
Шаг 3


Потяните смарт‑пластину в сторону отсека для жёсткого диска, затем поднимите её с корпуса PS3.
Шаг 4

Обязательно следите за маленьким металлическим кронштейном, свободно удерживаемым во внутренней крышке, если он есть.
Шаг 5

Снимите следующие семь винтов:
Шесть крестовых винтов 52 мм
Один крестовый винт 30 мм
Шаг 6

Поднимите верхнюю крышку с заднего края и поверните её к передней части PS3.
Снимите верхнюю крышку.
В верхнем заднем правом углу имеется пластиковый крючок, расположенный в отверстии. Осторожно отожмите пластиковый крючок немного с задней части корпуса лопаткой, чтобы освободить заднюю правую часть корпуса.
Шаг 7

Отключите кабель питания Blu‑ray от материнской платы.
Тяните разъём строго вверх и из его гнезда.
Шаг 8

Поднимите привод Blu‑ray с кромки, ближайшей к блоку питания, и отведите его от шасси так, чтобы получить доступ к его ленточному кабелю.
Шаг 9


Используйте ноготь, чтобы поднять удерживающую защёлку в гнезде ленточного кабеля Blu‑ray.
Убедитесь, что вы поддеваете удерживающую защёлку, а не само гнездо.
Вытяните ленточный кабель из гнезда.
Снимите привод Blu‑ray с PS3.
Если вы заменяете привод Blu‑ray, перенесите кабель питания на новый привод.
Шаг 10

Тяните ленточный кабель платы управления строго вверх и выньте его из гнезда на материнской плате.
Шаг 11

Снимите два крестовых винта 12 мм, фиксирующие плату управления к нижнему корпусу.
Снимите плату управления и прикреплённый к ней кабель с PS3.
Шаг 12

Снимите следующие восемь винтов, крепящих узел материнской платы к нижнему корпусу:
Семь крестовых винтов 12 мм (ph2)
Один крестовый винт 30 мм
Шаг 13

Снимите кронштейн платы управления.
Шаг 14

Используйте плоский конец лопатки, чтобы отжать крышку отсека жёсткого диска от нижнего корпуса.
Снимите крышку отсека жёсткого диска.
Шаг 15

Поднимите узел материнской платы из нижнего корпуса.
Шаг 16

Снимите крестовый винт 7.7 мм, закрепляющий заземляющий ремешок к шасси.
Шаг 17

Отодвиньте кабели питания переменного тока немного от задней крышки, чтобы получить доступ к разъёму AC‑In.
Прижмите защёлку разъёма и выньте разъём AC‑In из гнезда блока питания.
Шаг 18

Выньте вход питания переменного тока из нижней части задней крышки, следя за тем, чтобы не зажать какие‑либо его кабели.
Шаг 19

Слегка оттянув заднюю крышку от узла логической платы, используйте плоский конец лопатки, чтобы освободить защёлки вдоль верхнего и нижнего краёв задней крышки.
Шаг 20

Снимите заднюю крышку с узла логической платы.
Шаг 21

Освободите кабели вентилятора из пластикового держателя, формованного в радиаторе.
Отключите вентилятор от материнской платы.
Потяните разъём прямо вверх и выньте его из гнезда.
Шаг 22

Удалите два крестообразных винта 9 мм, крепящие разъём кард-ридера к шасси.
Шаг 23

Поднимите кард-ридер из корпуса PS3, чтобы получить доступ к его ленточному кабелю.
Поднимите фиксирующую защёлку в гнезде ленточного кабеля кард-ридера.
Убедитесь, что Вы поднимаете фиксирующую защёлку, а не само гнездо.
Выньте ленточный кабель из гнезда и снимите кард-ридер.
Шаг 24

Отключите кабели питания постоянного тока (DC-In) от передней части радиатора.
Потяните разъём в сторону передней части PS3.
Шаг 25

Удалите пять крестообразных винтов 9 мм, крепящих блок питания к шасси.
Шаг 26

Поднимите блок питания за его передний край, чтобы освободить два штыря, прикреплённые к материнской плате.
Снимите блок питания.
Шаг 27

Удалите четыре крестообразных винта 16,5 мм с втулками, крепящие радиатор к материнской плате.
Снимите две скобы, удерживаемые под только что удалёнными винтами.
Шаг 28

Поднимите сборку материнской платы с радиатора.
Радиатор может оставаться прикреплённым термопастой. В этом случае аккуратно подденьте радиатор от корпуса материнской платы. Следите за тем, чтобы не погнуть медные трубки радиатора.
Обязательно нанесите новый слой термопасты при повторном установлении радиатора.
Никогда не наносили термопасту раньше? Наше руководство по термопасте упростит задачу.
Если Вы следуете гайду по ремонту YLOD, далее будет указано, куда наносить заменяющую термопасту.
Шаг 29

Поднимите фиксирующую защёлку в гнезде ленточного кабеля привода Blu-ray.
Убедитесь, что Вы поднимаете фиксирующую защёлку, а не само гнездо.
Снимите ленточный кабель привода Blu-ray.
Шаг 30

Поднимите защёлку в гнезде ленточного кабеля кард-ридера и выньте ленточный кабель.
Шаг 31

Поднимите фиксирующую защёлку в гнезде ленточного кабеля Wi‑Fi/Bluetooth.
Выньте ленточный кабель Wi‑Fi/Bluetooth из его гнезда.
Шаг 32

Отключите кабель DC-In от материнской платы и отложите его в сторону.
Потяните разъём прямо вверх и выньте его из гнезда на материнской плате.
Шаг 33

Отключите батарейку PRAM от материнской платы.
Гнездо батарейки PRAM хрупкое и может отломаться от материнской платы. По возможности при отсоединении удерживайте гнездо.
Шаг 34


Поверните батарейку PRAM слегка против часовой стрелки и извлеките её из сборки материнской платы.
Шаг 35

Удалите синий крестообразный винт 8 мм, фиксирующий корзину жесткого диска в шасси.
Шаг 36


Подтолкните корзину жесткого диска в сторону передней части сборки материнской платы.
Выньте жесткий диск из сборки материнской платы.
Шаг 37

Удалите два крестообразных винта 3,7 мм №0, крепящие шасси к разъёму жесткого диска.
Шаг 38

Удалите два крестообразных винта 8,3 мм №0, скрепляющие две половины материнской платы.
Шаг 39

Аккуратно проведите ленточный кабель Wi‑Fi/Bluetooth через отверстие в верхней крышке материнской платы.
Снимите верхнюю крышку материнской платы.
Шаг 40

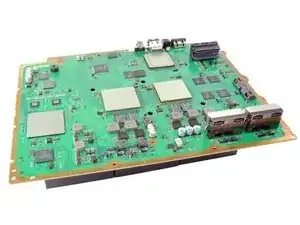

Снимите материнскую плату с нижней крышки материнской платы.
Шаг 41

Поднимите фиксирующую защёлку в гнезде ленточного кабеля Wi‑Fi/Bluetooth.
Выньте ленточный кабель Wi‑Fi/Bluetooth из материнской платы.
Материнская плата остаётся.
Шаг 42

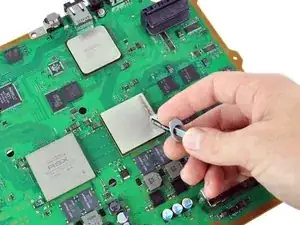

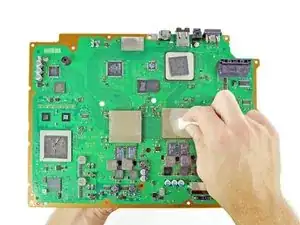

С помощью плоского конца лопатки удалите старую термопасту с процессора и графического процессора на материнской плате.
Очистите процессор и графический процессор с помощью очистителя, например ArctiClean от Arctic Silver, или спиртового раствора с высоким содержанием спирта.
Аналогичным образом очистите термопасту с радиатора.
Шаг 43

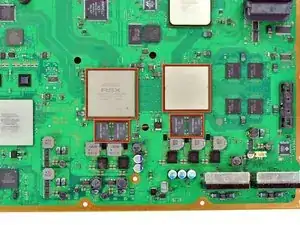

С помощью пальцев или плоского конца лопатки удалите старые термопрокладки на плате в указанных местах:
Крупные квадратные термопрокладки
Малые квадратные термопрокладки

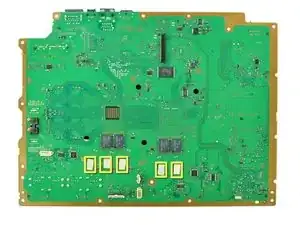

Малые прямоугольные термопрокладки (расположены на обратной стороне платы, как показано на второй фотографии)
Некоторые мелкие термопрокладки могут быть приклеены к металлическому корпусу, окружающему материнскую плату, а не к самой плате.
Шаг 44

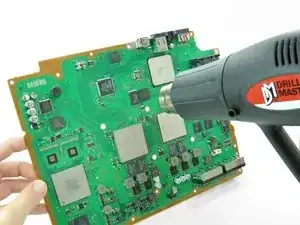

Установите термопистолет на «Низкий» или примерно 300°C (575°F) и дайте ему поработать несколько секунд, чтобы достичь рабочей температуры.
Держав материнскую плату вертикально, прогрейте всю плату термопистолетом. Плата должна быть тёплой, но не слишком горячей.
Это предотвратит повреждение платы, вызванное локальным тепловым расширением.
Шаг 45

Установите материнскую плату на опору так, чтобы процессор и графический процессор были полностью поддержаны и находились в одной плоскости.
Опора должна выдерживать температуры до 300 градусов Цельсия. Рекомендации: отходы древесины, старые книги, картонная коробка.

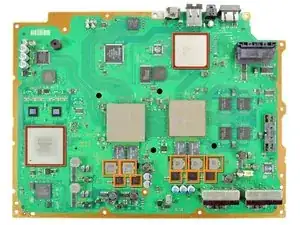

На следующих шагах вы будете переплавлять припой под чипами, отмеченными красным.
После начала переплавки чипов не прикасайтесь и не перемещайте материнскую плату, пока она полностью не остынет. Это может безвозвратно повредить плату.
Шаг 46

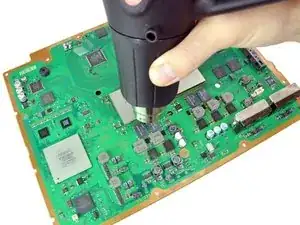

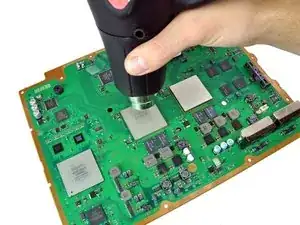

Двигательными круговыми движениями равномерно нагревайте (на низкой температуре) два процессора, помеченные «RSX» и «CELL», в течение 2 минут, удерживая пистолет приблизительно на 1/2" (12 мм) над чипом. Для двух нижних областей нагревайте 30 секунд, соблюдая те же рекомендации по расстоянию.
Начните нагревать графический процессор, помеченный «RSX», и прогревайте чипы в зигзагообразном порядке.
Шаг 47

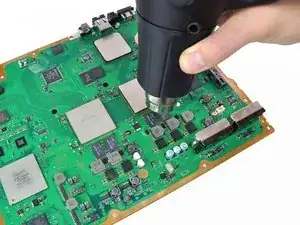

Продолжайте нагревать чипы, используя ту же круговую технику, как описано выше, примерно по 25 секунд на каждый.
Шаг 48


Убедитесь, что материнская плата полностью остыла, прежде чем продолжить руководство.
Если Вы ещё не наносили термопасту, можете ознакомиться с нашим руководством по термопасте пока плата остывает.
Нанесите тонкую полоску термопасты на процессор.

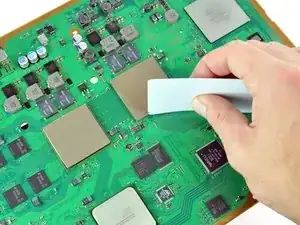

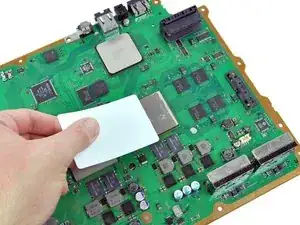

С помощью карты-распределителя термопасты равномерно и тонко распределите пасту по кристаллу.
Аналогично нанесите тонкий слой термопасты на графический процессор.
Удалите излишки термопасты с материнской платы.
Шаг 49

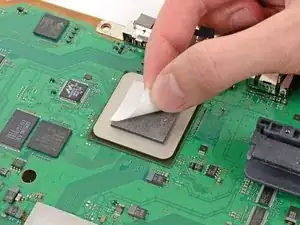

Нанесите новые термопрокладки на материнскую плату в указанных местах:
Крупные квадратные прокладки
Малые квадратные прокладки
Малые прямоугольные прокладки
Если Вы хотите вырезать термопрокладки самостоятельно, используйте материал толщиной примерно 2–2.5 мм. Благодарность пользователю howardsarah34 за точные размеры термопрокладок.
Две квадраты 3 см x 3 см
Десять квадратов 1 см x 1 см
Пять прямоугольников 1.5 см x 0.5 см
Шаг 50

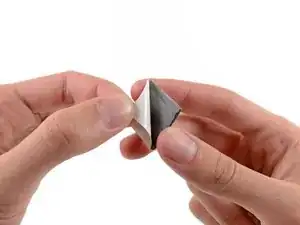

Снимите оставшуюся белую защитную пленку с другой стороны термопрокладок.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке, начиная с шага 41.
