Замена привода Blu-Ray в PlayStation 3

Используйте кончик лопатки, чтобы снять черную резиновую заглушку винта с боковой стороны PS3.

Под заглушкой может находиться гарантийная наклейка. После удаления наклейка изменит внешний вид, появится надпись «VOID».

Снимите один 8,5-мм винт T10 Security Torx с умной пластины.

Потяните умную пластину в сторону отсека жесткого диска, затем снимите её с корпуса PS3.

Обязательно не потеряйте небольшую металлическую скобу, которая удерживается в верхней крышке, если она установлена.

Снимите следующие семь винтов:

Шесть 52-мм винтов крестовой формы

Один 30-мм винт крестовой формы

Приподнимите верхнюю крышку с заднего края и поверните её в сторону передней части PS3.

Снимите верхнюю крышку.

На заднем правом углу сверху находится пластиковый крючок в отверстии. Аккуратно надавите на крючок сзади корпуса при помощи лопатки, чтобы освободить задний правый край кожуха.

Отсоедините кабель питания привода Blu-Ray от материнской платы.

Тяните разъём строго вверх, из разъёма.

Приподнимите привод Blu-Ray с края, ближайшего к блоку питания, и поверните его от корпуса достаточно, чтобы получить доступ к ленточному кабелю.

Используйте ноготь, чтобы поднять фиксирующую скобу на разъёме ленточного кабеля привода Blu-Ray.

Убедитесь, что Вы поднимаете именно фиксатор, а не сам разъём.

Вытяните ленточный кабель из разъёма.

Извлеките привод Blu-Ray из PS3.

Если заменяете привод Blu-Ray, переставьте кабель питания на новый привод.

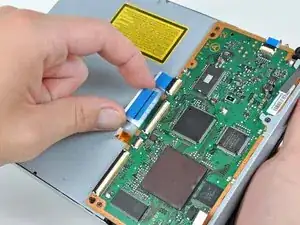

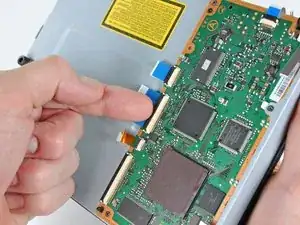

Используйте ноготь, чтобы поднять фиксатор ZIF-разъёма, удерживающего кабель двигателя объектива Blu-Ray, на дочерней плате управления Blu-Ray.

Вытяните ленточный кабель прямо из его разъёма на дочерней плате.

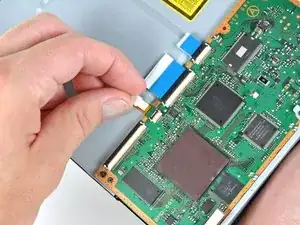

Используйте ноготь, чтобы поднять фиксатор ZIF-разъёма, удерживающего кабель данных объектива Blu-Ray, на дочерней плате управления Blu-Ray.

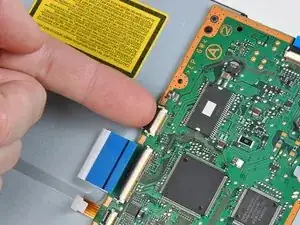

Вытяните ленточный кабель прямо из его разъёма на дочерней плате.

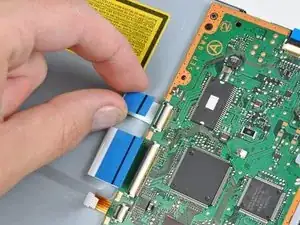

Используйте ноготь, чтобы поднять фиксатор ZIF-разъёма, удерживающего кабель двигателя привода Blu-Ray, на дочерней плате управления Blu-Ray.

Вытяните ленточный кабель прямо из его разъёма на дочерней плате.

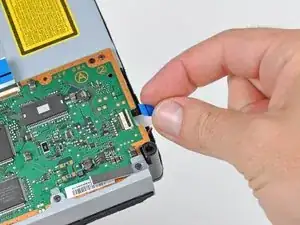

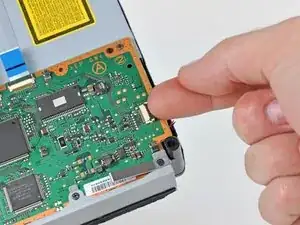

Используйте ноготь, чтобы поднять фиксатор ZIF-разъёма, удерживающего кабель ИК-датчика Blu-Ray, на дочерней плате управления Blu-Ray.

Вытяните ленточный кабель прямо из его разъёма на дочерней плате.

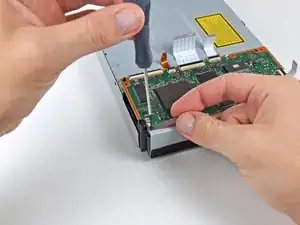

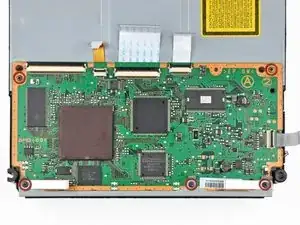

Снимите пять 8,4-мм винтов крестовой формы, фиксирующих плату управления Blu-Ray к приводу Blu-Ray.

Обязательно удалите металлические пружинные заземления, расположенные под винтами в углах.

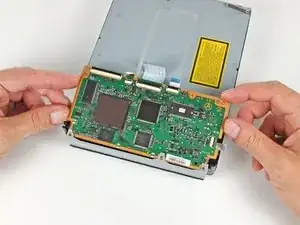

Осторожно приподнимите дочернюю плату с заднего края.

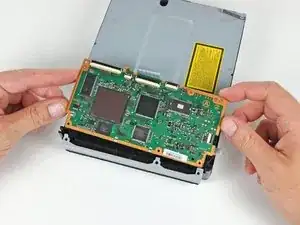

Выдвиньте дочернюю плату из-под верхней части корпуса.

Не пытайтесь пока снимать дочернюю плату, так как она всё ещё соединена кабелем, расположенным на нижней стороне платы.

Осторожно переверните дочернюю плату, следя за тем, чтобы не повредить подключенный кабель.

Вытяните кабель ИК-датчика прямо из его разъёма на плате.

Убедитесь, что при отсоединении разъёма от платы вы не тянете за провода.

Остаётся привод Blu-Ray.

Если вы меняете привод Blu-Ray, необходимо использовать ту же дочернюю плату, которая была установлена в вашей PlayStation 3. Дочерняя плата привязана к материнской плате, и привод Blu-Ray не будет работать с другой платой.
