Замена лазера Sony Playstation 2 SCPH-77004

Выключите PlayStation 2 и извлеките диск и карту памяти.

Переверните PlayStation 2 и положите её на мягкую поверхность (например, полотенце).

Найдите шесть крышек.

Две находятся под ножками.

Одна крышка расположена под наклейкой Void.

Снимите наклейку Void с помощью лопатки и немного спирта для очистки.

Снятие наклейки Void аннулирует гарантию на устройство!

В некоторых версиях консоли наклейка может отсутствовать или быть перенесена.

Снимите крышки, используя лопаточку, набор пластиковых медиаторов или ноготь.

Выкрутите шесть винтов Phillips #1 отвёрткой.

Винты с правой стороны находятся чуть глубже в корпусе, как и остальные, но имеют тот же размер.

Отожмите защёлки спереди и выступающей стороны от их посадочных мест с помощью монтажного инструмента.

Разделите две половины корпуса.

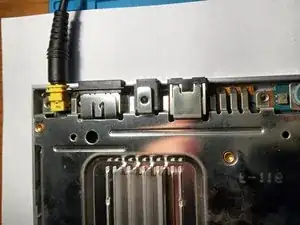

Теперь, когда консоль открыта, подключите её к источнику питания.

Вставьте CD/DVD и включите консоль.

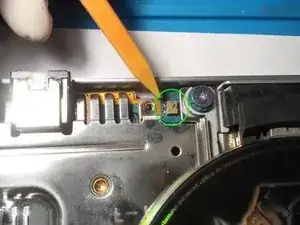

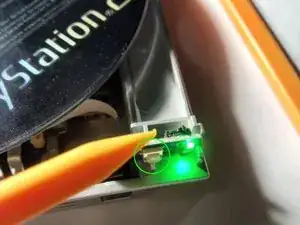

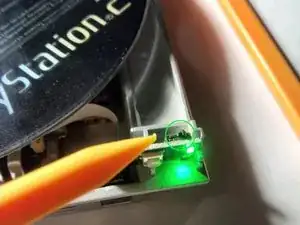

Пластиковым инструментом слегка надавите одновременно на эти два рычага. Идеально, если теперь диск начнёт вращаться.

Если он не вращается, возможно, повреждён весь привод или его отдельные части и их нужно заменить.

Не забудьте снова отключить питание!

Теперь требуется отсоединить 3 плоских кабеля. Внимание: у некоторых есть небольшой зажим, который сначала нужно освободить, чтобы аккуратно вынуть кабель.

Кабель 1 можно легко вытащить. Тем не менее, будьте осторожны, чтобы не повредить его!

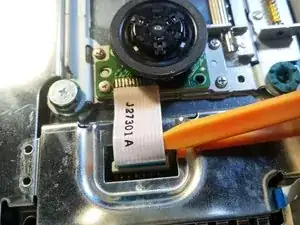

Кабель 2, с другой стороны, имеет зажим. Его необходимо аккуратно поддеть с обеих сторон, прежде чем отсоединять кабель.

Кабель 3 можно легко вытащить.

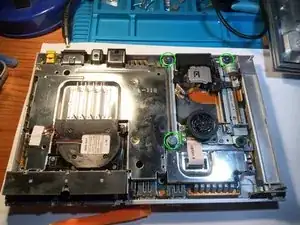

Теперь привод, который удерживается тремя винтами, можно открутить.

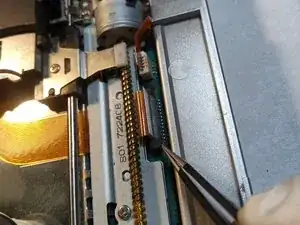

Внимание: он всё ещё удерживается снизу плоским кабелем! Это кабель для лазерной головки.

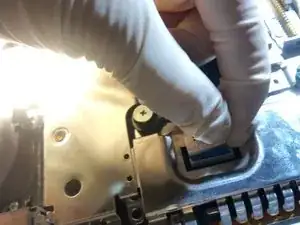

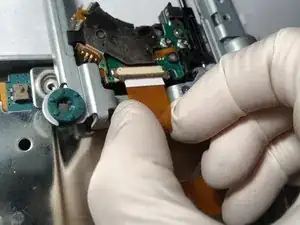

У этого кабеля также есть зажим, который можно аккуратно поддеть и освободить кабель от разъёма.

Чтобы отсоединить блок лазера от кронштейна, необходимо выкрутить 3 отмеченных винта.

Внимание: не потеряйте маленькие кронштейны и винты!

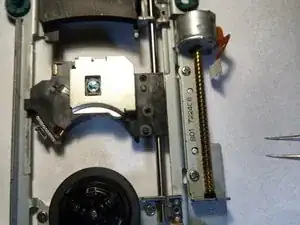

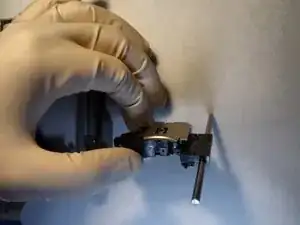

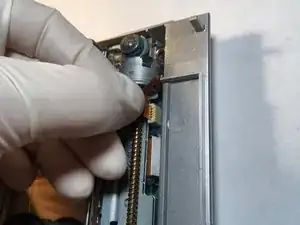

Теперь можно снять направляющую с блока лазера, по которой он перемещается при чтении диска.

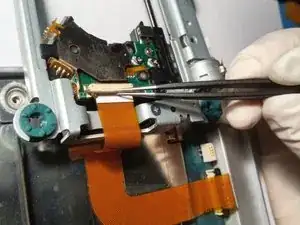

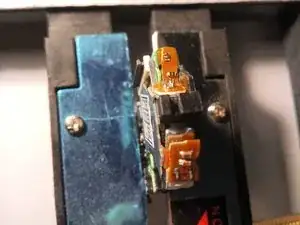

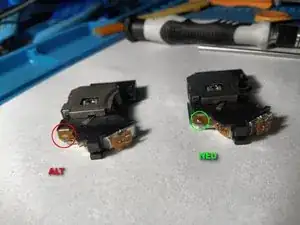

Новый лазер необходимо подготовить. Небольшой участок припоя в области, отмеченной зелёным, должен быть удалён с помощью оплётки для выпайки. В этот момент новый лазер должен выглядеть точно так же, как старый.

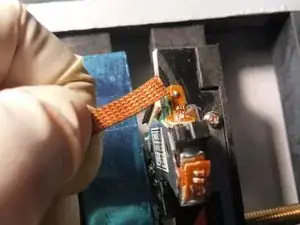

Возьмите оплётку для выпайки и разогретый паяльник и удалите кусочек припоя с этой части.

Готово! Новый лазер готов к установке! Вы почти закончили! Теперь остаётся только собрать всё обратно в обратном порядке!
