Замена сенсорного экрана Wii Remote

Консоли

Эти инструкции предназначены для оригинального пульта Nintendo Wii, модель RVL-003, также известного как Wiimote. Пользователи Wii Remote, испытывающие проблемы с управлением движением контроллера и/или подключением к сенсорной панели, могут решить проблему, заменив сенсорный экран внутри пульта.

Сначала пользователи должны проверить наличие пыли, блокирующей линзу светодиода, или осмотреть пульт на предмет других признаков коррозии или ухудшения состояния, проверить батарею, откалибровать пульт и убедиться, что сенсорная панель подключена и не заблокирована. Если все в порядке, возможно, сенсорный экран нужно заменить.

Внутри Wii Remote находятся оптические элементы, имитирующие камеру, подключающуюся к инфракрасному светодиоду сенсорной панели. Кроме того, в пульте имеется силиконовый якорь, который контролирует движение крошечных чипов, называемыхaccelerometers. Движение пульта вверх, вниз и в стороны заставляет акселерометры внутри перемещаться, что приводит к движению на экране игры. Пульт также содержит стабильный Bluetooth-чит, который общается с консолью.

Для замены сенсора пользователю необходимо приобрести новую деталь экрана сенсора. Запчасти для Wii Remote можно найти на eBay.

Шаг 1

Переверните Wii Remote так, чтобы крышка батарейного отсека была направлена к вам.

Поднимите нижний язычок.

Снимите крышку батарейного отсека.

Шаг 2

Удалите первую батарею, нажав на положительный конец и вытащив батарею.

Удалите вторую батарею, нажав на положительный конец и вытащив батарею.

Шаг 3

Используя отвертку с тройной звездой Y1, открутите два центральных винта длиной 7 мм, поворачивая их против часовой стрелки.

Повторите с двумя нижними винтами.

Шаг 4

С помощью плоского конца лопатки осторожно приложите давление к язычкам на левой стороне контроллера.

Эти язычки могут ломаться. Однако, если язычки сломаны, контроллер все равно будет работать.

Откройте переднюю панель, как книгу.

Мелкие детали могут упасть, когда вы открываете переднюю панель.

Шаг 5

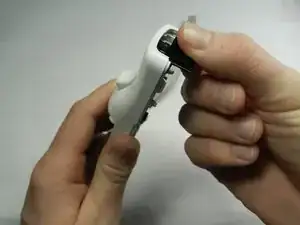

Наклоните пульт без передней крышки вверх так, чтобы ремешок был внизу, а черный экран был обращен к вам.

Уперев пальцы в

Перевод руководства с ifixit.com
