Замена материнской платы контроллера Turtle Beach Recon

Консоли

Это руководство покажет, как удалить материнскую плату из вашего контроллера Turtle Beach Recon.

Материнская плата соединяет все компоненты внутри вашего контроллера Turtle Beach Recon, распределяя электричество. Убедитесь, что ваш контроллер Turtle Beach Recon отключен и отделен от источника питания.

Удаление материнской платы часто бывает необходимо, если ваш контроллер Turtle Beach Recon не реагирует, подвергался воздействию воды или имеет искаженный звук.

Шаг 1

Используйте отвертку Phillips #00, чтобы удалить семь винтов длиной 10 мм с задней панели.

При установке винтов убедитесь, что отвертка перпендикулярна винту в изогнутых местах.

Шаг 2

Используйте инструмент для открытия, чтобы отделить заднюю панель от ручек вашего контроллера Turtle Beach Recon.

Используйте пальцы, чтобы снять заднюю панель с корпуса вашего контроллера Turtle Beach Recon.

Шаг 3

Удалите четыре винта длиной 10 мм с материнской платы с помощью отвертки Phillips #00.

Шаг 4

Используйте пальцы, чтобы захватить материнскую плату.

Аккуратно вытяните материнскую плату и колпачки джойстиков от лицевой панели.

Шаг 5

Используйте отвертку Phillips #00, чтобы удалить шесть винтов длиной 10 мм с материнской платы.

Шаг 6

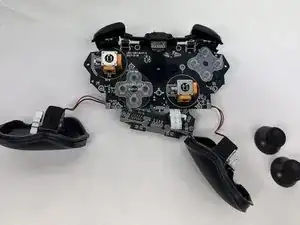

Используйте пальцы, чтобы поднять оба колпачка джойстиков с материнской платы.

Удалите колпачки джойстиков.

Шаг 7

С материнской платы ничего больше не подлежит удалению. Ее можно заменить.

<

Перевод руководства с ifixit.com
