Зарядное устройство Duracell CEF14N NiMH - Не заряжает
ОСТОРОЖНО: СЕТЕВЫЕ НАПРЯЖЕНИЯ. Разрядите конденсатор перед удалением, если это возможно. Если нет, оставьте устройство отключенным на два-три дня перед попыткой ремонта. Конденсаторы могут вызвать неприятный и/или опасный удар током.
Шаг 1
Используйте маленькую отвертку для удаления четырех винтов на задних углах корпуса.
Шаг 2

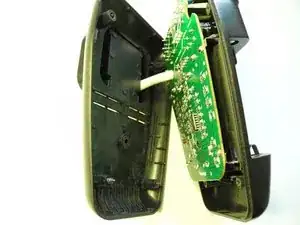

Легко разведите передние и задние половины корпуса руками.
Будьте очень осторожны, чтобы не порвать или не натянуть провода внутри белого рукава (как показано на фото).
Шаг 3

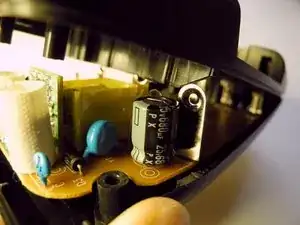

Отпаивайте неисправный конденсатор C5 (черный, 680uF 20V радиальный модели).
Если устройство не было отключено в течение трех дней, вам нужно разрядить конденсатор с использованием подходящего резистора.
Замените конденсатор на аналогичный, например, на 25V Rubycon.
Шаг 4

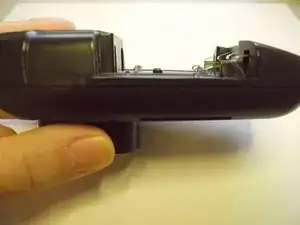

Вставьте печатную плату через переднюю половину корпуса, убедившись, что светодиод и контакты батареи полностью выходят с другой стороны корпуса (как видно на фото).
Шаг 5
Медленно и осторожно прижмите переднюю половину корпуса к печатной плате и нижней половине корпуса.

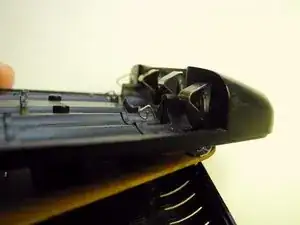

Убедитесь, что пластиковый язычок спереди корпуса рядом с контактом батареи опускается перед металлическим клеммным соединением. Возможно, вам нужно будет отрегулировать переднюю часть корпуса, чтобы плотно закрыть его.
Шаг 6
Проверьте, что пластиковый язычок внутри передней части корпуса очистил металлический клеммное соединение на печатной плате. Передняя и задняя части корпуса теперь должны соединиться без зазоров.

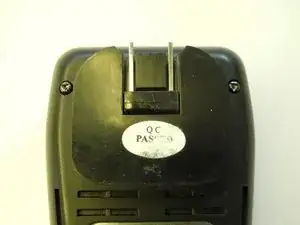

Завершите сборку, затянув все четыре винта на задней части корпуса.
Проверьте зарядное устройство, вставив две новые совместимые батареи в симметричные слоты и наблюдая за состоянием светодиода. КРАСНЫЙ=Зарядка батареи ЗЕЛЕНЫЙ=Зарядка завершена, МИГАЮЩИЙ КРАСНЫЙ=Проблема с батареей или зарядным устройством
Перевод руководства с ifixit.com
