Разборка зарядного устройства Hota H6 Pro и замена предохранителя переменного тока

Перед началом работ отключите питание и все аккумуляторы.

Храните все источники питания вдали от устройства, пока оно полностью не будет собрано. Я повредил свой экземпляр, подключив аккумулятор слишком рано.

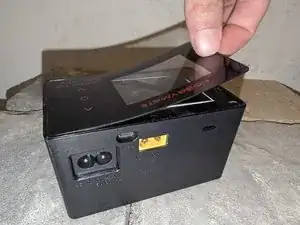

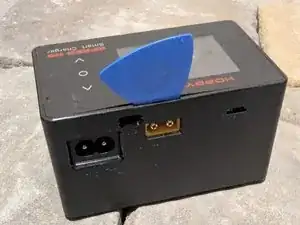

Вставьте лопатку над разъёмом ВХОДА ПОСТОЯННОГО ТОКА

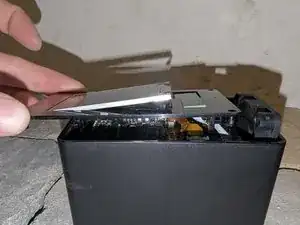

Слегка приподнимите верхнюю панель относительно корпуса, надавливая лопаткой вниз

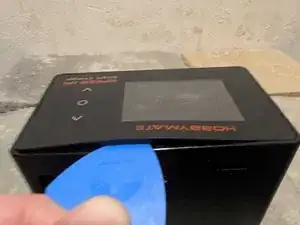

Вставьте вторую лопатку в щель между передней панелью и нижней пластиковой рамкой

Перемещайте лопатку по краю передней панели, используя покачивающее движение, чтобы разъединить клей.

Медленно снимите переднюю панель и аккуратно положите её в безопасное место, чтобы клей не загрязнился

Выкрутите 4 маленьких винта по углам

Начиная с боковой стороны со экраном, используйте лопатку вдоль края, чтобы приподнять пластиковую крышку.

Поднимите крышку вверх вместе с вентилятором.

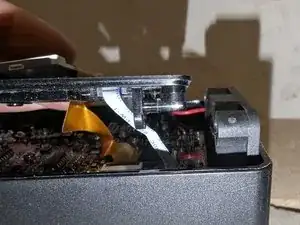

Действуйте решительно, но осторожно — к нижней схеме подключены тонкие ленточные кабели дисплея и зелёной платы.

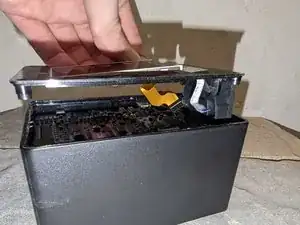

Горизонтально сдвиньте верхнюю панель в сторону от вентилятора.

Вентилятор закреплён за счёт трения на двух пластиковых штифтах верхней панели

Помните, не следует сильно тянуть за ленточные кабели.

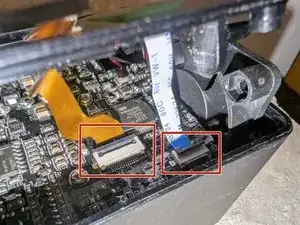

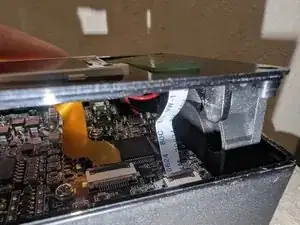

Поднимите маленькие чёрные поворотные зажимы на разъёмах ленточных кабелей дисплея и зелёной платы.

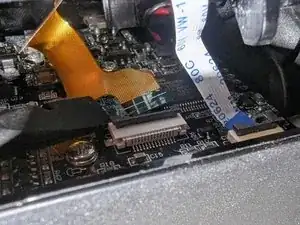

Пинцетом аккуратно выдвиньте ленточные кабели горизонтально из разъёмов.

При сборке убедитесь, что конец ленточного кабеля ровно лежит в разъёме, затем пинцетом полностью введите жёсткую часть кабеля внутрь. Вторым пальцем или инструментом закройте чёрный зажим, пока держите кабель

Снимите верхнюю панель.

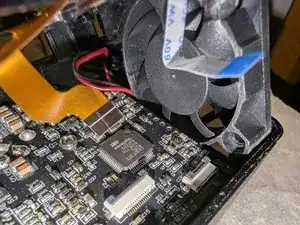

Вытяните вентилятор — он подключён длинными проводами.

Выкрутите два маленьких чёрных винта, которые прижимают верхнюю плату.

Слегка приподнимите плату с той стороны, где находится вентилятор

Сдвиньте плату под этим углом, чтобы не погнуть штырьки разъёма балансировки аккумулятора

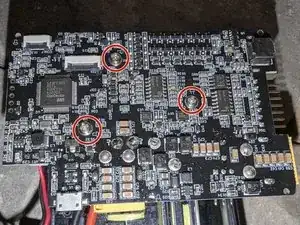

Выкрутите 3 винта, которые крепят радиатор к задней части платы

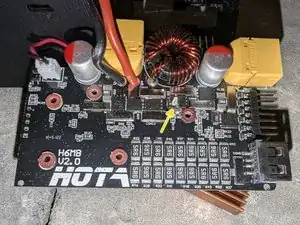

Этот чип без маркировки (жёлтая стрелка) задымился, когда я попытался запитать вход постоянного тока до полной сборки устройства. — Не делайте так!

ВНИМАНИЕ: в этой части схемы могут оставаться опасные напряжения даже после отключения питания. Особенно конденсаторы, выделенные красным. Считайте, что любой оголённый металл здесь способен поразить током, как силовая розетка, и принимайте соответствующие меры безопасности — например, наденьте перчатки и/или закоротите выводы этих конденсаторов.

Выдвиньте вверх и из корпуса гнездо питания переменного тока.

Выкрутите 4 угловых винта, которые крепят плату высокого напряжения переменного тока

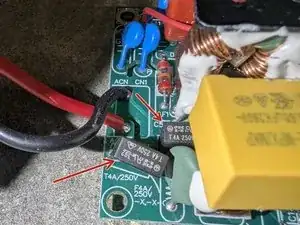

При необходимости, два показанных здесь предохранителя можно выпаять и заменить.

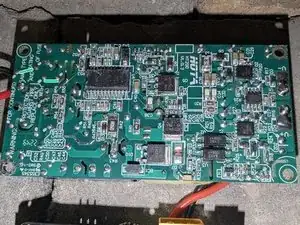

Проверьте предохранители мультиметром, измерив сопротивление между парами выводов (показано зелёным) на нижней стороне платы. Исправные предохранители должны иметь сопротивление, близкое к нулю. Перегоревшие покажут «бесконечное» сопротивление.

В моём экземпляре ни один из предохранителей не перегорел, значит, проблема была в другом. Похоже, эти предохранители предназначены скорее для предотвращения пожара и могут не защитить зарядное устройство от повреждения при перегрузке. Ваш результат может отличаться...

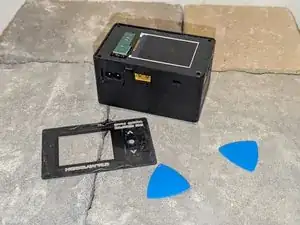

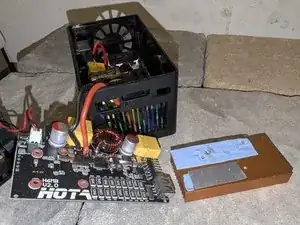

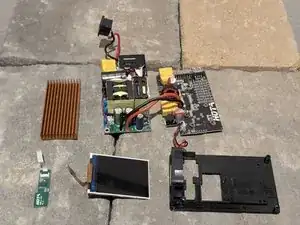

Полностью разобрано
