Замена солнечной панели аккумуляторного блока Solio Xcellerator and Hub
Если солнечная панель аккумуляторного блока Solio Xcellerator and Hub не заряжается даже после подключения всех необходимых кабелей и установки под прямые солнечные лучи, возможно, проблема в аккумуляторе внутри Зарядной Станции. При осмотре обратите внимание на состояние аккумулятора — коррозия проявляется в виде корки или осадка на / рядом с аккумулятором. В этом случае лучшим решением будет замена аккумулятора.
Данное руководство описывает разборку солнечной части Solio Xcellerator and Hub Battery Pack. Описаны как полное извлечение, так и поэтапная замена солнечной панели. Если солнечная панель не работает, следование этому руководству поможет устранить неисправность.
Чтобы избежать повреждений, убедитесь, что Solio Xcellerator and Hub Battery Pack Solar Panel не подключён ни к чему перед началом работы.
Шаг 1

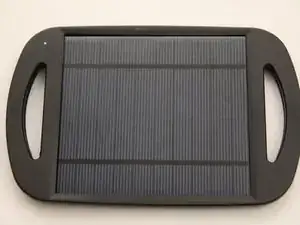

Отключив все кабели, поместите солнечную панель на прочную поверхность.
Шаг 2

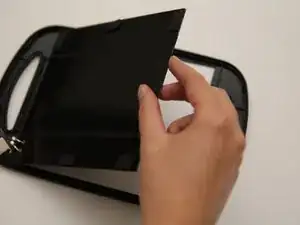

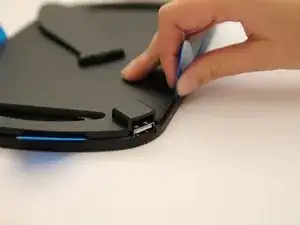

Переверните солнечную панель так, чтобы сторона со стендом была вверх.
Следующий этап включает удаление пластикового покрытия, чтобы получить доступ к внутренностям устройства.
Шаг 3
Внутри устройства множество защёлок, удерживающих пластиковую панель. Чтобы снять их, проведите инструментом для вскрытия iFixit Opening Picks вдоль краёв панели, чтобы либо сломать, либо ослабить защёлки.
Это может потребовать значительных усилий, так как панель держится очень плотно. Не бойтесь применять силу.
Шаг 4

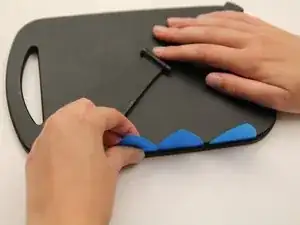

Продолжайте вставлять iFixit Opening Picks в края панели, не вынимая уже установленные. Панель может снова защёлкнуться, если защёлки не будут полностью сломаны.
Также проводите инструментом между внутренними краями ручек, так как внутри них тоже есть защёлки.
Шаг 5

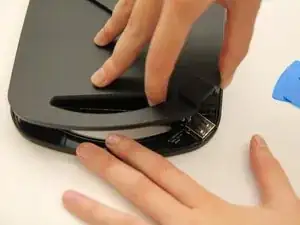

Когда достаточное количество защёлок будет сломано, панель начнёт отходить.
Шаг 6

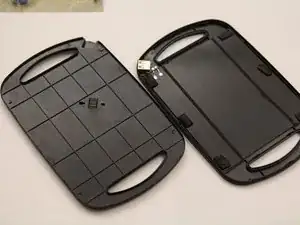

После разрушения достаточного числа защёлок снимите панель с устройства.
Возможно, некоторые защёлки всё ещё держат панель, поэтому не бойтесь применить силу, чтобы снять её.
Шаг 7
После снятия отложите пластиковую панель в сторону.
Шаг 8

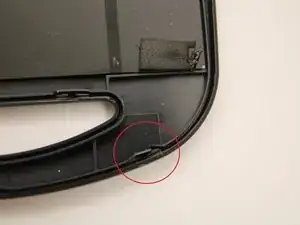

Пример сломанной защёлки, удерживающей панель.
Шаг 9
Единственное, что теперь удерживает солнечную панель — сила тяжести, поэтому не переворачивайте устройство! Это может повредить соединения.
Шаг 10

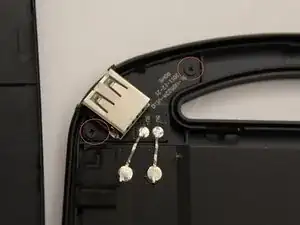

Отвинтите плату, удерживающую USB-порт.
Шаг 11

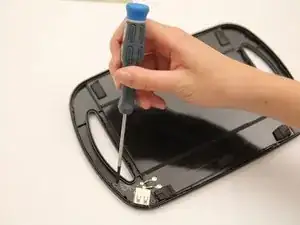

Возьмите отвёртку Phillips #00 и начните выкручивать два чёрных винта.
Шаг 12

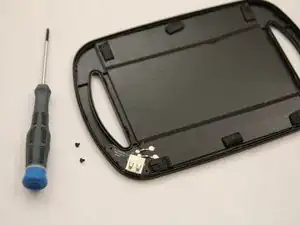

После удаления винтов отложите их в сторону. Будьте осторожны, не потеряйте их — они очень маленькие.
Шаг 13

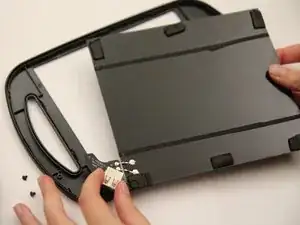

Держась за USB-порт и солнечную панель, извлеките плату и солнечную панель из корпуса.
Будьте осторожны: соединение между платой и солнечной панелью очень слабое — неправильное движение может его повредить.
Шаг 14

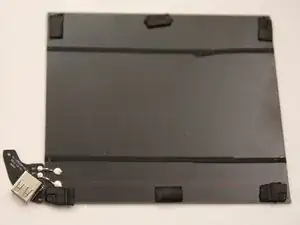

Поместите солнечную панель на рабочую поверхность, пригодную для пайки.
С помощью бокорезов отрежьте два провода, соединяющие плату с солнечной панелью, у основания, рядом с панелью.
Подготовьте паяльную станцию. С новой солнечной панелью припаять каждый провод обратно к плате, убедившись, что положительные и отрицательные выводы совпадают правильно, как показано на фото. Обратитесь к руководству по ремонту припаянных соединений.
Соберите устройство в обратном порядке, следуя тому же руководству.
На шаге 8 нанесите клей Evo-Stick Super Glue вдоль краёв пластиковой панели.
Прижмите панель обратно к устройству. Дайте высохнуть 24 часа перед использованием.
Наслаждайтесь работоспособным устройством!
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
