Замена экрана uAttend bn6000
Экран обеспечивает цифровое отображение для устройства. Он жизненно важен для функционирования всего устройства. В данном руководстве показано, как снять и заменить экран. Осторожно обращайтесь с экраном при его снятии.
Шаг 1
Убедитесь, что устройство отключено перед началом работы.
Переверните устройство.
Удалите четыре винта PH #2 длиной 10 мм, поворачивая отвертку против часовой стрелки, полностью извлекая винт из корпуса.
Шаг 2
Осторожно разделите две крышки, оттягивая их друг от друга.
Шаг 3

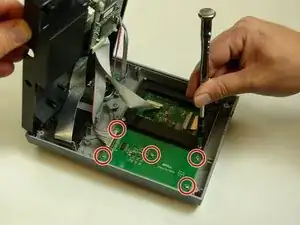

Удалите четыре винта PH #2 длиной 10 мм из сборки экрана, поворачивая отвертку против часовой стрелки, полностью извлекая винт из корпуса.

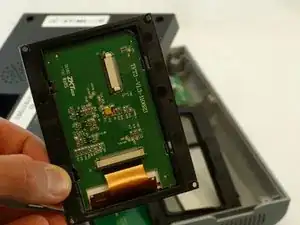

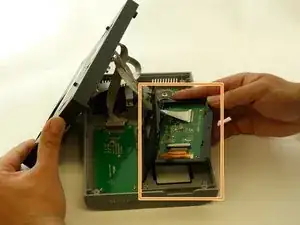

Извлеките сборку экрана из корпуса, потянув экран вверх и вдали от корпуса.
Шаг 4

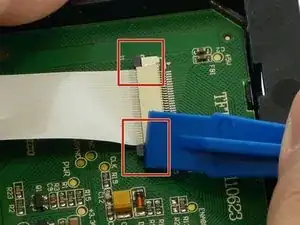

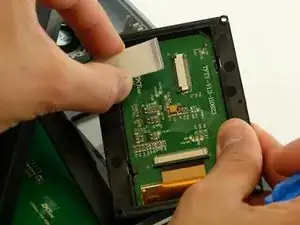

Отключите разъем ZIF, используя пластиковый инструмент для открытия, чтобы поднять небольшой фиксирующий флажок. Затем потяните за ленту вверх и вдали, извлекая из разъема.
На завершение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
