Замена аккумулятора в блоке питания и солнечном зарядном устройстве Solio Xcellerator и Hub

Отключив все остальные устройства, переверните зарядный хаб так, чтобы серая сторона с винтом находилась сверху.

Достаньте биту PH000 из набора 26 бит и насадите её на отвертку.

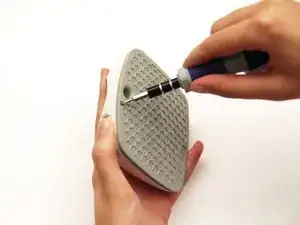

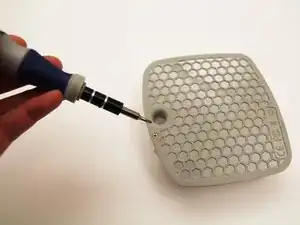

Используйте отвертку, чтобы выкрутить единственный винт.

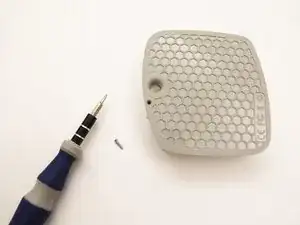

Когда винт полностью ослаблен, вытяните его и отложите в сторону. Осторожно, не потеряйте его!

Не нажимая слишком сильно, слегка приподнимите ту сторону серой нижней панели, которая была прикручена (дальняя сторона на фото).

Не срывайте всю серую нижнюю панель силой — она ещё не готова полностью сняться!

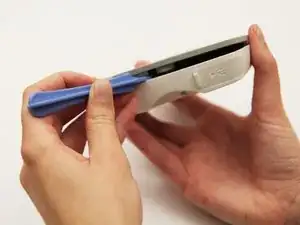

Если трудно приподнять серую нижнюю панель, используйте пластиковые лопатки для разъёма.

Не сгибайте серую панель полностью вверх — с другой стороны хаба её фиксирует защёлка! Чрезмерное сгибание может повредить устройство.

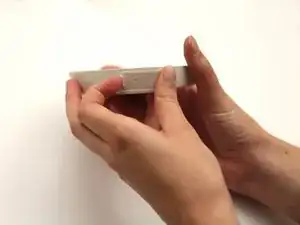

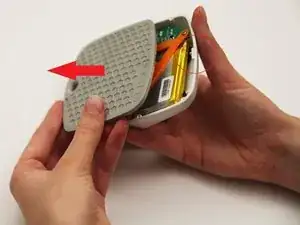

Чтобы полностью снять серую нижнюю панель, её нужно сдвинуть в сторону, чтобы освободить от внутренних методов уплотнения. Сдвиньте серую нижнюю панель влево, учитывая ориентацию, показанную на фото.

Полностью снимите серую нижнюю панель. Внутренняя часть зарядного хаба теперь должна быть полностью открыта, как показано.

С помощью крестообразной биты PH1 из набора 26 бит выкрутите три винта, удерживающие оранжевую крышку аккумулятора. Также сохраните эти винты; они не того же типа, что использовались для фиксации серой нижней панели.

Эта операция требует терпения, так как бита PH1 может не идеально входить в резьбу винтов. Приложение умеренного усилия при откручивании облегчает процесс.

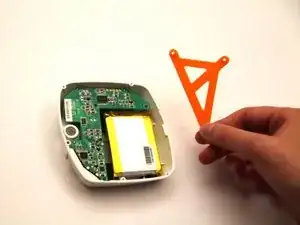

Просто поднимите оранжевую крышку аккумулятора и отложите её в сторону.

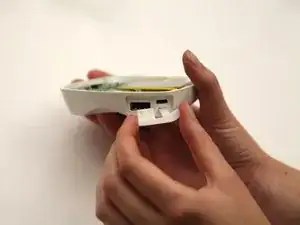

Перед тем как переходить к снятию печатной платы, выньте заглушку порта USB. Это позволит вынуть плату без помех.

Защитную заглушку USB-порта следует удалить, как показано.

Будьте осторожны! Вы работаете с хрупкой печатной платой, поэтому избегайте резких движений.

Аккумулятор соединён с платой проводами, поэтому их необходимо вытянуть одновременно.

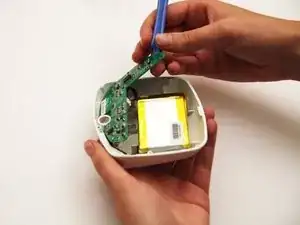

Поместите пластиковую лопатку под плату и приподнимите плату, чтобы она освободилась.

Извлеките печатную плату и аккумулятор из пластиковой оболочки.

На этом шаге потребуется приложить силу, но не перегружайте печатную плату, чтобы не сломать её!

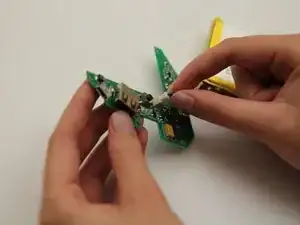

Вытащите белую гнездовую часть проводов из белого разъёма на плате.

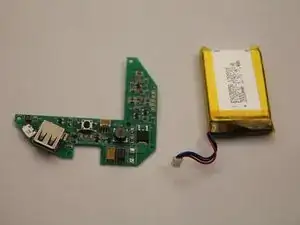

Теперь, когда аккумулятор удалён, можно подключить новый литий-полимерный аккумулятор — 3.7 В, 2000 мА·ч — к плате.

Соберите устройство в обратном порядке, используя новый аккумулятор.
